百能云板 | 6层RO4350B+IT180A高频混压板工艺全解析

5G Massive‑MIMO时代，射频PCB面临什么？

从Sub‑6GHz迈向毫米波，5G基站的射频通道数由4T4R跃升至64T64R乃至128T128R。在Massive‑MIMO架构下，AAU（有源天线单元）内部集成了PA功率放大器、LNA低噪声放大器、射频收发电路以及天线馈电网络，单块板卡上同时承载着数GHz的射频信号与大量数字控制信号。

这对PCB基材提出了一个看似矛盾的要求：射频通道需具备极低的介质损耗与稳定的介电常数，而数字控制层则要求高Tg、高耐热性与成本可控。 全高频板方案性能优异但成本过高，全FR‑4方案在3GHz以上损耗急剧恶化。高频混压板（Hybrid Laminate）正是在这一背景下应运而生，成为5G射频板卡的主流架构。

为什么选择“混压”？——性能与成本的工程最优解

混压板的核心逻辑是分区选材：将射频信号层布置在低Dk、低Df的高频基材上，而电源层、接地层与数字信号层则采用高Tg FR‑4基材，通过一次压合实现两种材料的协同集成。

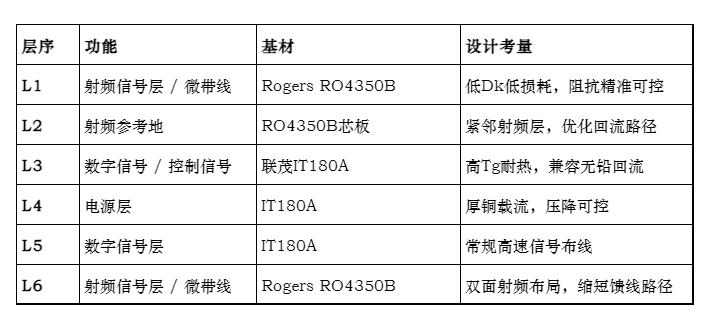

以6层混压板为例，典型叠层策略如下：

该架构的直接收益在于：射频性能逼近全高频板，材料成本下降30%–50%，同时保留了FR‑4层的高可靠性与标准加工兼容性。

材料选型深度解读：RO4350B与IT180A的协同逻辑

射频层基材：Rogers RO4350B

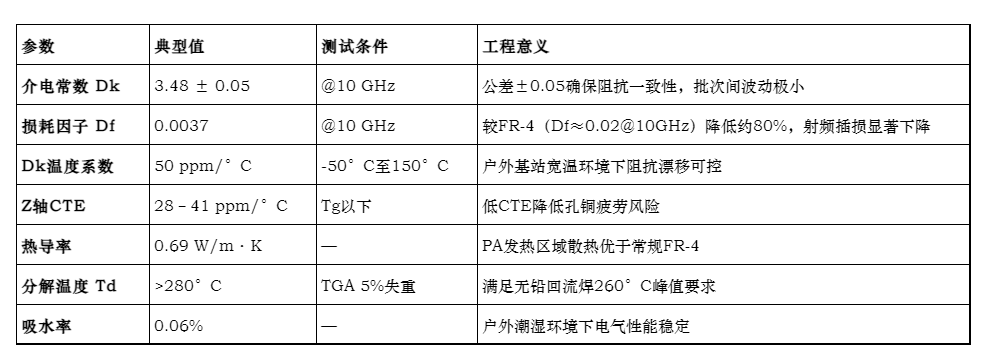

RO4350B是罗杰斯公司面向商用射频市场推出的陶瓷填充烃类层压板，关键电气参数如下：

RO4350B的核心优势在于加工兼容性：不同于纯PTFE基材需等离子处理与特殊粘结片，RO4350B可采用标准环氧/玻璃布工艺路线，钻孔、镀铜、层压均可在常规PCB产线上完成，这使其成为5G基站射频板“事实标准”的关键原因。

数字/电源层基材：联茂IT180A

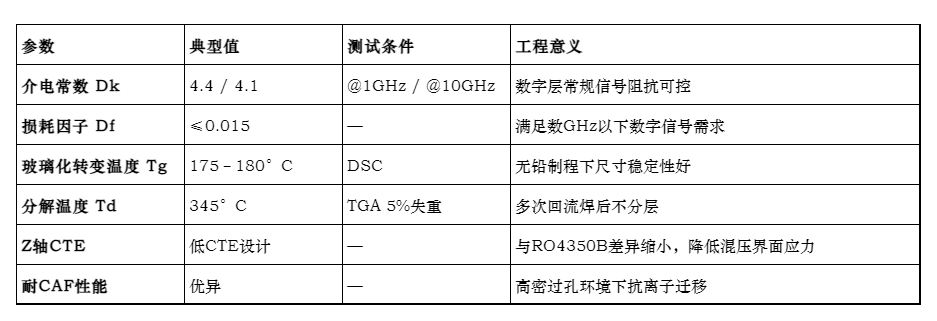

联茂IT180A是一款高Tg（175°C–180°C）多功能填充环氧树脂基材，定位为高可靠性FR‑4升级材料：

IT180A的选型逻辑在于耐热与耐CAF的平衡：5G AAU板卡通常采用0.4mm最小孔径、4/4mil线宽线隙的高密度设计，过孔密集且工作温度较高，IT180A的低CTE与高Td特性有效抑制了CAF（导电阳极丝）生长与孔铜断裂风险。

6层混压板关键工艺参数与工程实现

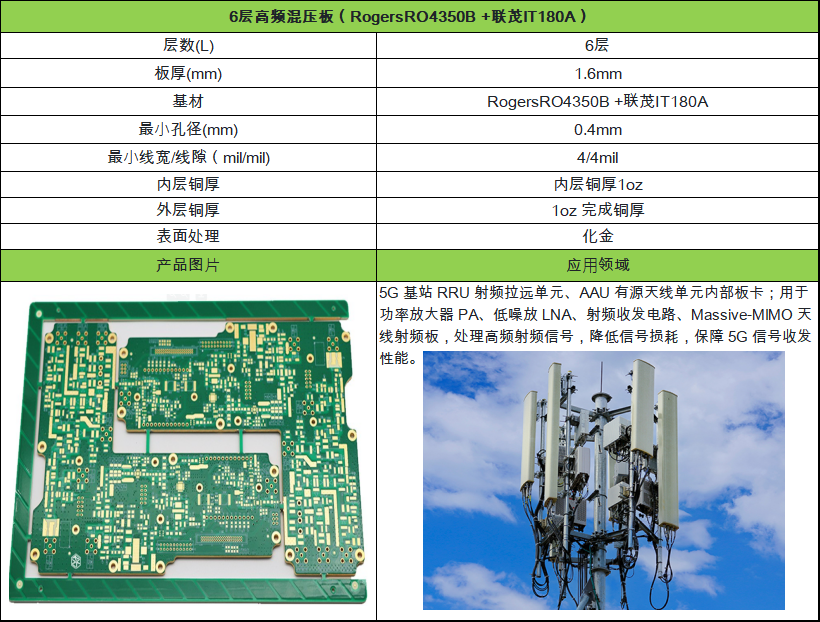

以百能云板量产的一款6层高频混压板为例，核心制造参数如下：

阻抗控制：不能照搬常规公式

混压板的阻抗计算是第一道工程门槛。由于RO4350B（Dk=3.48）与IT180A（Dk=4.1@10GHz）介电常数不同，且压合后等效介质厚度会因PP流动产生微变，直接套用常规阻抗模型往往导致实测值与设计值偏差超过±10%。

工程上的标准做法：

采用场求解器（如Polar Si8000/9000）进行叠层建模，分别输入两种材料的Dk与Df；

射频微带线必须参考同材质完整地平面，避免跨介质参考；

压合前进行首板阻抗测试，根据实测值微调线宽补偿量；

量产中每批次抽取阻抗条，控制在±10%（射频关键线±7%）以内。

 压合工艺：CTE失配是分层之源

混压工艺最核心的挑战在于两种基材Z轴CTE的差异。RO4350B的Z轴CTE约为28–41 ppm/°C，而常规FR‑4约为50–70 ppm/°C。在压合升温至180°C及后续回流焊260°C峰值时，界面剪切应力可达12 MPa以上，若控制不当将直接导致分层或PP流动不均。

百能云板量产工程采用以下组合方案：

① 叠层对称性设计

6层板采用“高频‑FR4‑FR4‑高频”的对称结构，L1/L6为RO4350B，L3/L4/L5为IT180A，中间以匹配的半固化片（PP）过渡，确保上下热膨胀力相互抵消，将翘曲控制在0.75%以内。

② 压合曲线分段控制

升温速率：2–3°C/min（低于常规FR‑4的4–5°C/min），减少两种材料升温不同步产生的内应力；

保温段：120°C–140°C保温20–30min，使PP充分流动并排除挥发物；

固化段：180°C–185°C保温60–90min，确保IT180A体系完全固化；

冷却段：控制在2–3°C/min，避免急冷导致界面应力集中。

上述参数基于百能云板6层混压板量产线的实际工艺窗口，生产时需根据压机型号与PP批次微调。

③ 界面粘结材料选型

RO4350B与FR‑4之间推荐使用低流动度（Low Flow）PP或罗杰斯专用粘结片（如4450F），严格控制PP树脂流动量，防止高频层树脂过度挤压导致Dk偏移。

钻孔与孔金属化：双材料界面的钻污管控

混压板钻孔面临两种材料切削特性不同的难题：RO4350B树脂较软、钻污易粘附孔壁，IT180A填料硬度高、对钻咀磨损大。0.4mm小孔径下，若钻污清除不彻底，将导致孔铜附着力不足甚至孔壁空洞。

标准工艺路径：

钻咀选型：采用130°–140°钻尖角的UC（Under Cut）钻咀，减少入口毛刺；

进给参数：针对RO4350B层适当降低进给速度（10–15μm/rev），IT180A层可适当提高；

除钻污：RO4350B侧采用等离子清洗（Plasma）+ 化学微蚀组合工艺，IT180A侧采用常规高锰酸钾除胶渣；

孔铜厚度：化学沉铜+电镀铜，平均厚度≥25μm，满足IPC‑Class 3要求。

百能云板在0.4mm孔径混压板量产中，通过分段进给与等离子清洗组合工艺，将孔铜附着力稳定控制在IPC‑Class 3标准以上，批量良率可达98%以上。

涨缩控制：高频材料的“个性”管理

RO4350B的X/Y轴涨缩特性与FR‑4存在差异，多层压合后若未做涨缩补偿，将导致内层图形与钻孔对位偏差。工程上须在压合前实测各内层芯板的涨缩系数，在钻孔程序中进行差异化补偿，确保层间对位精度控制在±0.075mm以内。

5G射频典型应用场景

这款6层RO4350B+IT180A混压板的目标应用高度聚焦于5G基站射频前端。百能云板该款产品已批量应用于多家通信设备厂商的RRU与AAU产品中，覆盖Sub‑6GHz频段的PA/LNA板卡及Massive‑MIMO馈电网络。

RRU（射频拉远单元）/ AAU（有源天线单元）内部板卡

RRU与AAU是5G基站的射频核心，内部板卡需同时处理收发信机的射频信号与数字控制信号。混压板架构将PA输出匹配网络、LNA输入匹配网络布置在RO4350B层，而ADC/DAC接口、电源管理与控制总线则布置在IT180A层，实现射频性能与系统集成度的最优平衡。

PA功率放大器与LNA低噪声放大器

PA输出端的信号功率可达数瓦至数十瓦，对介质损耗与热导率敏感；LNA输入端则要求极低噪声系数，介质损耗直接影响整机噪声指标。RO4350B的Df=0.0037@10GHz确保了射频通道的低插损，0.69 W/m·K的热导率有效辅助PA区域散热。

Massive‑MIMO天线射频馈电板

64T64R及以上阵列中，天线馈电网络包含大量微带线、功分器与耦合器，线宽线隙精度直接影响阵列幅相一致性。4/4mil精细线宽能力结合RO4350B的稳定Dk，确保大规模阵列中各通道的相位一致性与交叉极化鉴别率（XPD）。

选型建议与工程提示

对于正在评估5G射频板卡方案的硬件团队，以下建议值得关注：

并非所有高频层都需用RO4350B：工作频率低于3GHz的信号层可考虑IT180A等高速FR‑4材料，进一步优化成本；

射频参考地务必完整：避免在射频微带线下方跨分割地，否则将导致阻抗不连续与辐射恶化；

化金表面处理优于OSP：射频接触点经反复插拔或焊接后，化金层的接触电阻稳定性优于有机保焊膜；

首板验证不可省略：混压板的阻抗、翘曲、孔铜可靠性均需在首板阶段充分验证，量产前建议完成‑40°C至+85°C温度循环测试（≥100 cycles）；

选择具备混压量产经验的制造商：混压工艺的良率高度依赖产线对压合曲线、钻孔参数与阻抗补偿的经验积累，建议优先选择有5G射频板批量交付记录的PCB厂商。

在高频混压板领域，百能云板已建立从材料选型、叠层设计到压合工艺的全流程能力，6层RO4350B+IT180A混压板实现稳定量产，服务于多家通信设备厂商的5G射频板卡项目。对于有高频混压需求的研发团队，建议在方案阶段即引入制造商参与叠层评审，从可制造性角度提前规避阻抗偏差、翘曲与分层风险。

结语

5G射频前端的复杂度仍在持续攀升——从Sub‑6GHz向毫米波演进，从64T64R向更大规模阵列扩展，对PCB基材与工艺的要求将愈发严苛。高频混压板作为经过量产验证的成熟架构，将在相当长时期内作为5G射频板卡的主流选择。深入理解RO4350B与IT180A的材料特性、精准掌控混压工艺的关键控制点，是每一位射频硬件工程师与PCB工艺工程师的必修课。百能云板将持续深耕高频混压技术，为5G及下一代通信设备提供可靠、高效的PCB解决方案。
