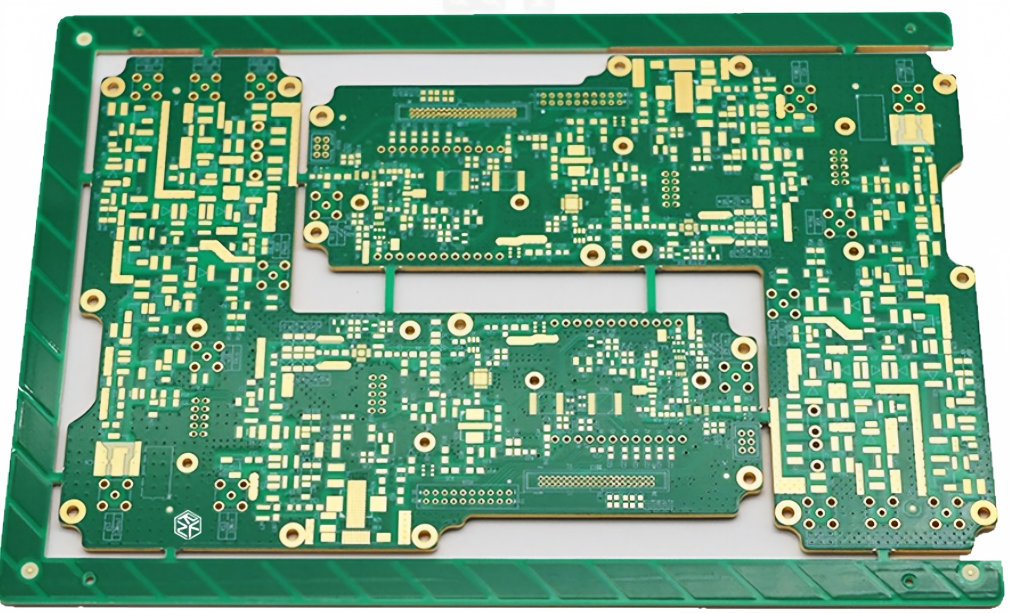

百能云板量产工程采用以下组合方案：

① 叠层对称性设计

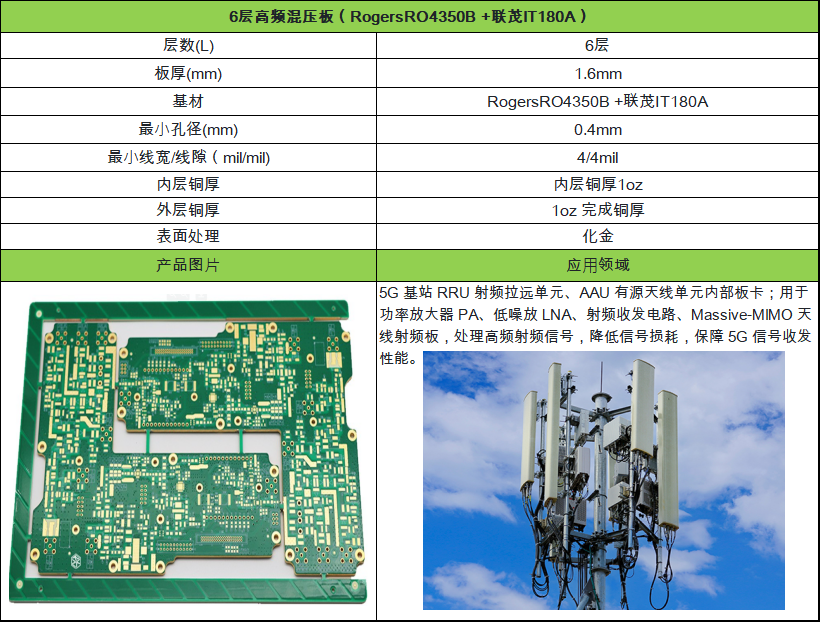

6层板采用“高频‑FR4‑FR4‑高频”的对称结构，L1/L6为RO4350B，L3/L4/L5为IT180A，中间以匹配的半固化片（PP）过渡，确保上下热膨胀力相互抵消，将翘曲控制在0.75%以内。

② 压合曲线分段控制

升温速率：2–3°C/min（低于常规FR‑4的4–5°C/min），减少两种材料升温不同步产生的内应力；

保温段：120°C–140°C保温20–30min，使PP充分流动并排除挥发物；

固化段：180°C–185°C保温60–90min，确保IT180A体系完全固化；

冷却段：控制在2–3°C/min，避免急冷导致界面应力集中。

上述参数基于百能云板6层混压板量产线的实际工艺窗口，生产时需根据压机型号与PP批次微调。

③ 界面粘结材料选型
RO4350B与FR‑4之间推荐使用低流动度（Low Flow）PP或罗杰斯专用粘结片（如4450F），严格控制PP树脂流动量，防止高频层树脂过度挤压导致Dk偏移。
