AMB陶瓷基板：工艺、技术、优势与应用全景

技术原理与制造工艺

AMB（Active Metal Brazing，活性金属钎焊）是一种实现陶瓷与金属高强度接合的特种焊接技术。其核心原理在于，利用含少量活性元素（如Ti、Zr）的钎料，在高温下与陶瓷表面发生化学反应，生成一层能被液态钎料充分润湿的反应过渡层，从而实现陶瓷基板与无氧铜层的冶金结合。

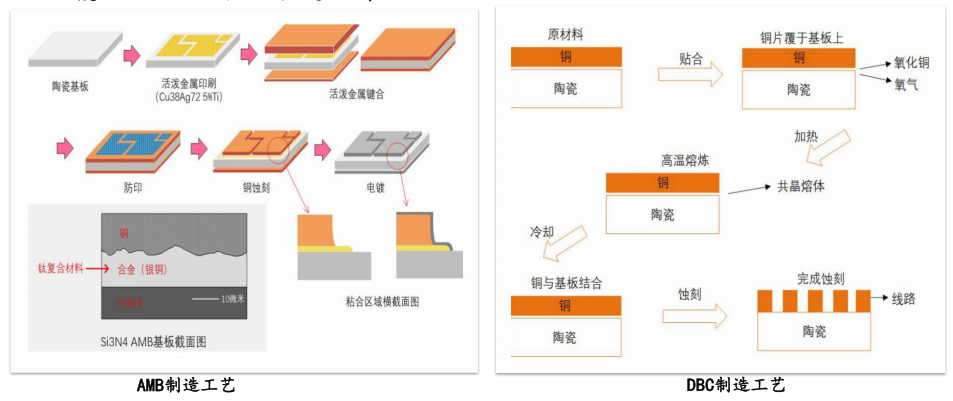

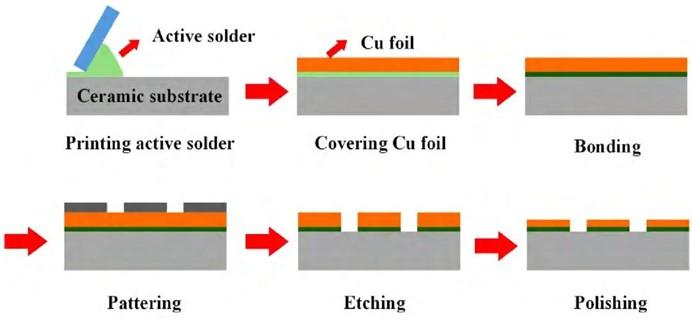

典型AMB陶瓷基板的制备流程如下：

焊料涂覆：通过丝网印刷工艺，将活性金属焊料均匀涂覆于陶瓷基板表面；

装配与钎焊：将涂覆焊料的陶瓷基板与无氧铜层叠合装夹，置于真空钎焊炉中进行高温焊接；

电路成形：采用光刻与蚀刻技术，在覆铜表面制作出所需电路图形；

表面处理：对图形化电路进行化学镀（如镀镍/镀金），以提升可焊性与抗氧化性。

AMB陶瓷基板的制作方法一般为：先通过丝网印刷法在陶瓷基板的表面涂覆上活性金属焊料，再与无氧铜层装夹，在真空钎焊炉中进行高温焊接，然后刻蚀出图形制作电路，最后再对表面图形进行化学镀。

AMB与DBC工艺对比

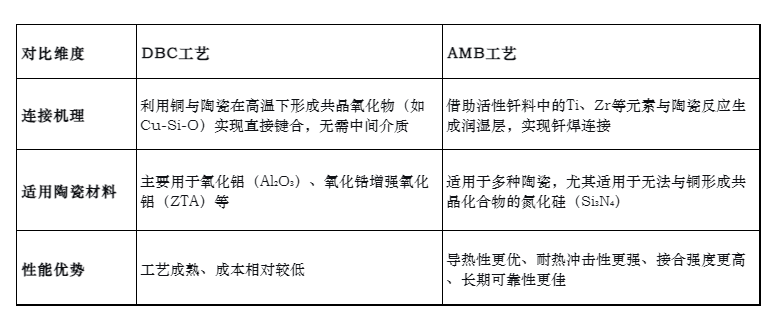

AMB技术可视为DBC（Direct Bond Copper，直接覆铜）工艺的升级演进。两者的核心差异如下

特别指出，氮化硅（Si₃N₄）与铜之间无法形成有效的Cu-Si-O共晶相，因此无法采用DBC工艺，必须依靠AMB技术实现可靠结合。

DBC技术无需额外的材料即可将铜和陶瓷连接起来，而AMB要采用活性金属将铜钎焊在陶瓷上。

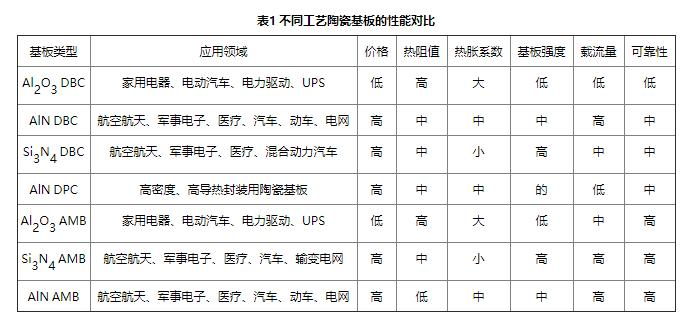

对比DBC，AMB有更好的导热性、耐热性，强度更高、可靠性更高。

氮化硅Si₃N₄与铜之间不会形成Cu-Si-O化合物，无法使用DBC工艺，必须采用AMB工艺来实现氮化硅与铜的结合

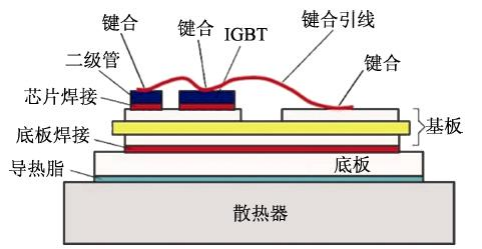

图DCB和AMB基板截面结构比较

AMB陶瓷基板可靠性

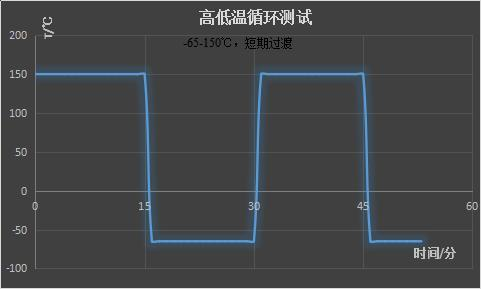

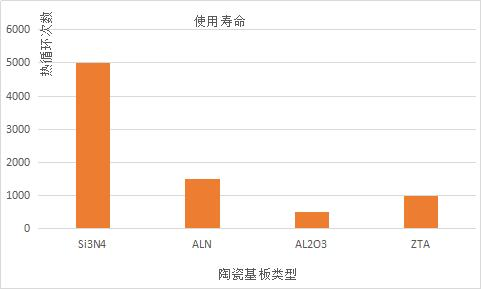

热循环测试是评估陶瓷覆铜基板可靠性的关键指标。典型测试条件为：温度范围-65℃～+150℃（ΔT=215℃），高低温各保温15分钟，转换时间不超过2分钟。不同陶瓷基板的循环寿命如下：

Si₃N₄≥5000次；

AlN≥1500次；

Al₂O₃≥500次；

ZTA(氧化锆增强氧化铝）≥1000次

可见，氮化硅基AMB基板在极端温度交变环境下具有远超其他材料的耐久性，是其高可靠性应用的核心优势。

市场潜力与驱动力

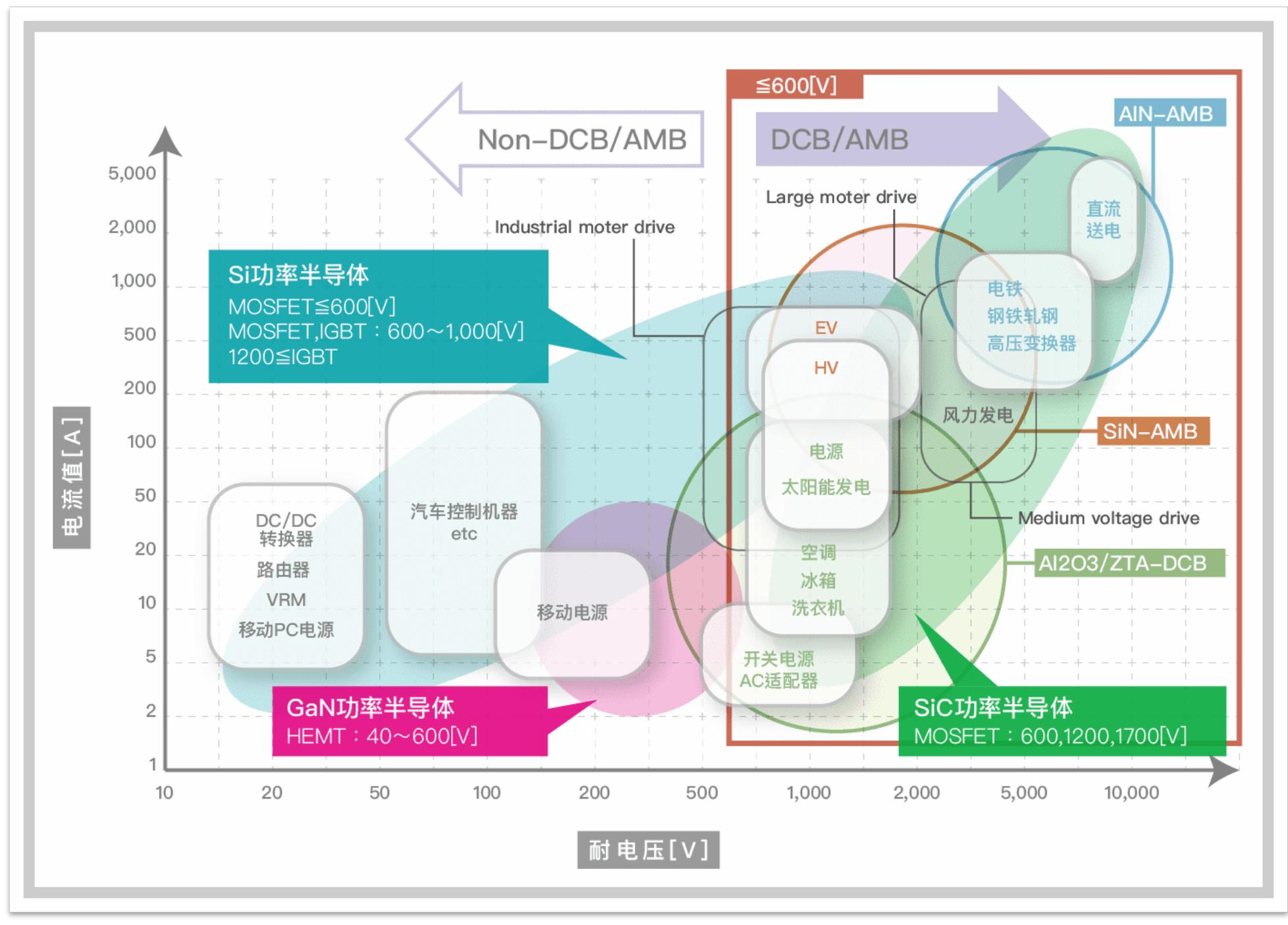

随着功率模块向高压、大电流、高功率密度方向持续演进，单纯提升芯片性能已难以满足系统小型化与高效率的双重需求，创新封装技术——尤其是兼具优异散热与高可靠性的衬板方案——成为关键突破口。

AMB陶瓷基板凭借卓越的导热能力、耐热性和机械强度，正逐步成为高性能功率模块的首选衬底方案。特别是在第三代半导体（如SiC）功率器件领域，氮化硅AMB基板因其热膨胀系数（CTE）与SiC芯片高度匹配，可显著降低热应力，提升模块长期稳定性，被公认为SiC器件衬底的最优选择。

此外，在以硅基IGBT为主的传统功率模块中，对于轨道交通、工业驱动、新能源汽车及智能电网等对导热性、可靠性和功率等级要求严苛的应用场景，AMB衬板正加速替代传统DBC衬板，市场渗透率持续攀升。

产业链构成

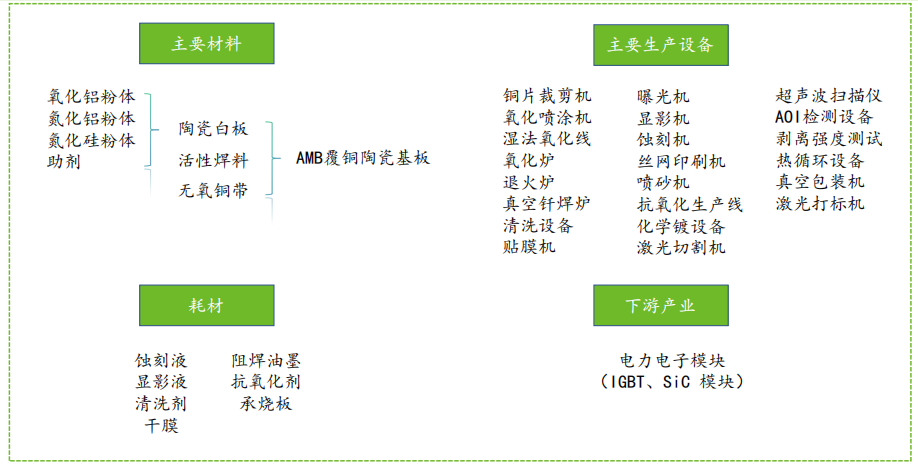

AMB陶瓷基板产业链涵盖上游原材料、中游制造耗材与设备、以及下游应用模块，具体如下：

主要原材料

氧化铝粉体、氮化铝粉体、氮化硅粉体、各类助剂、陶瓷白板、活性金属焊料、无氧铜带。

关键耗材

蚀刻液、显影液、清洗剂、干膜、阻焊油墨、抗氧化剂、承烧板等。

主要生产设备

铜片裁剪机、氧化喷涂机、湿法氧化线、氧化炉、退火炉、真空钎焊炉、清洗设备、贴膜机、曝光机、显影机、蚀刻机、丝网印刷机、喷砂机、抗氧化生产线、化学镀设备、激光切割机、超声波扫描仪、AOI检测设备、剥离强度测试仪、热循环试验设备、真空包装机、激光打标机等。

下游应用领域

电力电子模块，主要包括IGBT模块和SiC功率模块，广泛服务于轨道交通、新能源汽车、光伏逆变器、智能电网及工业变频等高端装备。

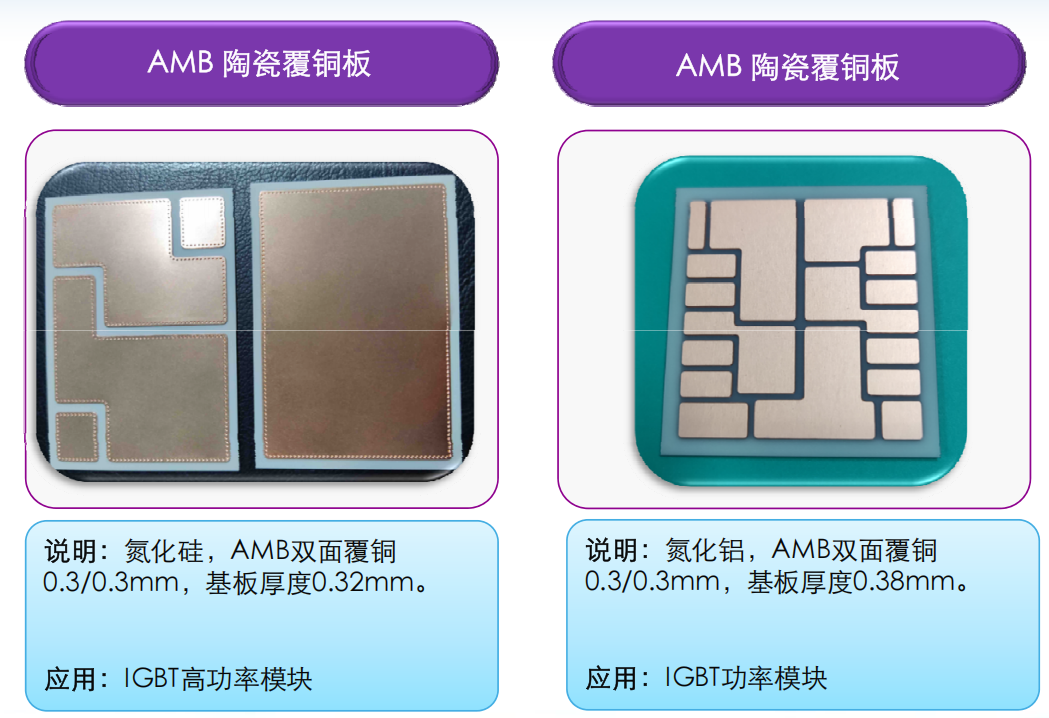

百能云板AMB工艺陶瓷基板

结语

AMB陶瓷基板以其独特的材料适配性、优异的散热能力和超高的可靠性，已成为高功率、高频、高温应用场景下不可或缺的封装基础材料。随着第三代半导体的大规模商用及新能源产业的迅猛发展，AMB技术将持续引领功率模块衬板的技术革新与市场扩容。
