FPC柔性线路板弯折寿命的影响因素与可靠性提升路径

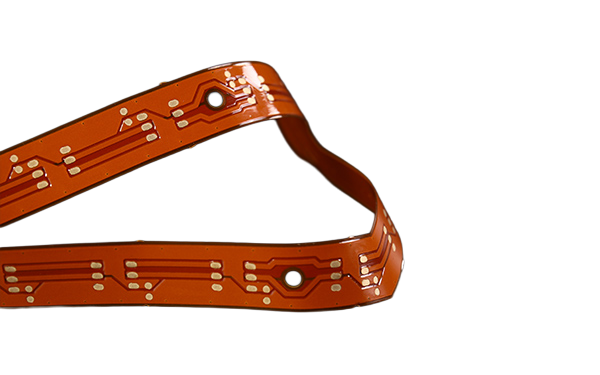

FPC弯折寿命的本质，是铜箔在“拉伸—压缩”交替应力下发生的疲劳失效。决定成败的两个最硬变量，是弯曲半径和铜箔在叠层中的位置（中性层），其次才是材料选型与走线布局。行业上通常以动态弯折寿命 ≥10 万次为合格、≥20 万次为较好；折叠屏铰链区在特定测试条件下已可做到 40 万～50 万次以上。上述口径应作为项目目标参考，最终以约定的测试条件和判定准则为准。

一、失效机理

一次弯折中，FPC各层同时承受多种损伤，且相互加速：

铜箔线路在拉压状态间反复切换，晶界处萌生微裂纹并逐渐扩展，最终可能形成断路；

PI基材产生微观疲劳，尺寸稳定性下降；

覆盖膜与铜线路界面承受剪切应力，可能出现分层、起泡；

焊盘、过孔及软硬过渡区成为应力集中点，往往最先开裂。

关键陷阱在于：这类失效常在装配后或使用阶段才暴露。PCBA外观检查正常，经过多次折装或温度循环后才发生断裂，排查和返修成本极高。因此，弯折区应作为独立设计域和验证域对待，不能沿用普通走线区的设计标准。

二、影响因素（按影响权重）

三、可靠性提升路径

1. 设计侧（收益最大、成本最低）

先定半径再定布局：把R ≥ 100×总厚作为动态弯折的经验底线，能放宽就放宽；空间受限时优先减小弯折角度，而不是缩小半径。

把铜箔推向中性层：通过调整覆盖膜厚度、叠层对称性，使弯折区导线靠近中性层，这是提升寿命最有效的结构调整之一。

弯折区“三不”：不布细线、不走关键电源/信号通道、不放焊盘与过孔。

走线全圆弧 + 应力释放：用圆弧或泪滴过渡替代直角，必要时采用蛇形/梳齿应力释放结构；禁止直角过渡。

软硬过渡做梯形渐变：消除补强区与柔性区之间的刚度突变。

2. 材料侧

动态弯折区优先采用无胶2L PI基材 + 压延铜；静态装配区可综合成本选用PET、有胶结构或电解铜。

覆盖膜厚度应按寿命目标反推，而不是按默认值一刀切；有胶结构需重点验证胶层柔韧性与层间结合可靠性。

3. 工艺与验证侧

可要求厂家提供弯折区导体厚度偏差控制（如±10%）、介电层厚度下限（如≥25 μm）等工艺能力数据，具体数值按产品规范确认。

设计标准可遵循IPC-2223（柔性/刚柔结合设计），验收参考IPC-6013，测试方法参考JIS C 5016、IPC-TM-650 2.4.3.1（动态弯折测试，角度90–180°可调、弯曲半径0.5–2 mm可调）。

必须做实测判定。以折叠屏FPC典型验证条件为参照：180°、半径0.6 mm、频率30–60次/分、次数≥40万次；判定标准为电阻变化≤10%、无线路开裂或断裂、无分层、无开路。设计目标可参考“10万次弯折后线路断裂率≤0.1%”。

一句话提醒：不要只靠材料升级解决问题。业界公认动态弯折失效的核心诱因是应力集中与线路应变超标，这两项主要属于设计问题——材料换得再好，走线方向和弯曲半径画错了照样会断。
