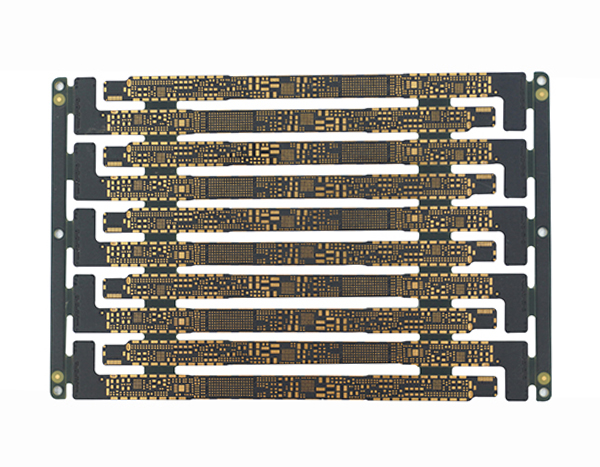

产品名称：10层HDI板

层数：10层

材质：TU768

纵横比：6：1；

成品厚度：1.0mm；

最小孔径：激光孔0.1mm,机械孔0.15mm；

线宽/线距：3mil/3mil；

技术要点：2+N+2

10层HDI PCB板是一种高密度互连（HDI）印刷电路板，具有多层堆叠的结构。以下是10层HDI PCB板的特点和应用：

高性能：由于采用了更复杂的设计和制造工艺，10层HDI PCB板具有更高的信号传输速率和更低的信号损耗。其内部层的设置可以有效地抑制电磁干扰，提高电路板的稳定性和可靠性。

多功能：10层HDI PCB板可以实现多种功能的组合，如高速信号传输、电源管理、射频信号处理等。这使得它在复杂的电子设备中具有更广泛的应用前景。

节省空间：相较于其他层数的PCB线路板，10层HDI PCB板在保证性能的同时，可以有效地减少电路板的体积和重量。这对于电子设备的小型化和轻量化具有重要意义。

高成本效益：虽然10层HDI PCB板的制造成本相对较高，但由于其在性能和功能方面的优势，可以降低整个电子设备的故障率和维护成本，从而提高整体的成本效益。

10层HDI PCB板的应用非常广泛，主要适用于高端的电子设备，如智能手机、平板电脑、路由器、游戏机等。这些设备通常需要高集成度、高性能和轻薄的设计，而10层HDI PCB板能够满足这些需求。此外，由于其高可靠性和稳定性，10层HDI PCB板也适用于汽车电子、航空航天等对安全性要求较高的领域。
