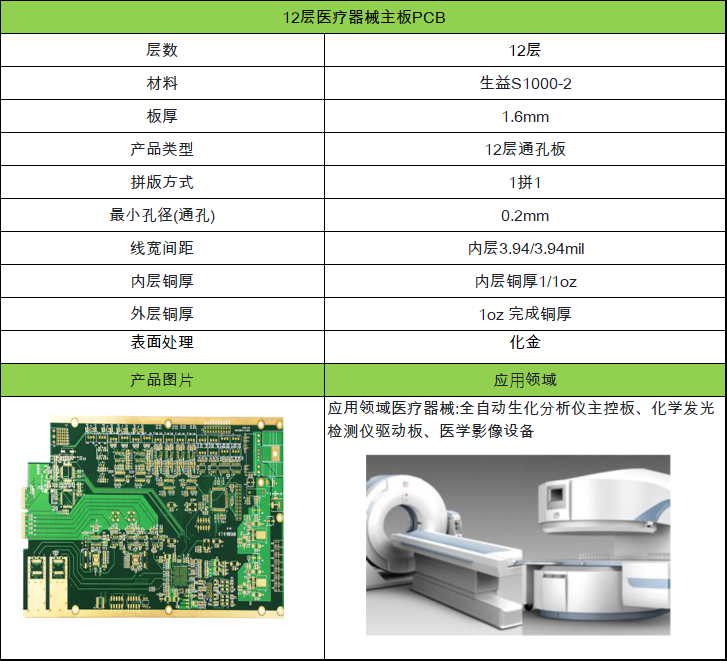

12 层医疗器械主板 PCB产品参数

规格选型优势解读

板材选型

生益 S1000-2 为高耐热 FR4 板材，具备优异的热稳定性、低 Z 轴膨胀率，可适配医疗设备长时间连续通电运行，耐受高低温工况，有效规避多层板分层、爆板风险，符合医疗设备长期可靠性要求。

线路与铜厚设计

3.94mil 精细内层线宽间距 + 标准 1oz 铜厚，可承载多路模拟信号、高速数字信号与电源回路，兼顾信号完整性与载流能力，适配生化分析、影像设备的多路采样、驱动控制电路。

化金表面处理

沉金工艺接触面平整均匀，抗氧化能力强、焊接性能稳定，可保障精密 IC、连接器长期接触可靠，能满足医疗器械严苛的使用寿命与反复维修焊接需求。

小孔工艺

0.2mm 最小通孔，实现高密度布线布局，在 1.6mm 板厚尺寸内完成 12 层信号、电源地层的完整叠构，紧凑适配医疗设备狭小的机箱安装空间。

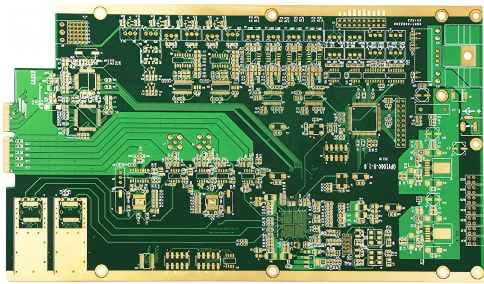

该 PCB 为医疗精密设备主控核心板，主要适配设备：

体外诊断设备：全自动生化分析仪主控板、化学发光检测仪驱动板，负责样本检测数据采集、光路电机驱动、运算处理；

医学影像设备：CT、放疗影像等影像设备的信号采集与辅助控制单元，对信号抗干扰、阻抗稳定性、电磁兼容性要求极高。

医用 PCB 核心设计亮点

电磁兼容性优良：12 层板可完整规划专用电源层、地层，有效屏蔽外部电磁干扰，避免影像、检测信号失真；

合规性强：板材与制程可满足医疗器械安规、ROHS 环保标准，适配医疗行业准入审核；

耐用性适配医院工况：耐潮湿、耐温变，可稳定应对检验科、影像机房常态化不间断工作环境。
