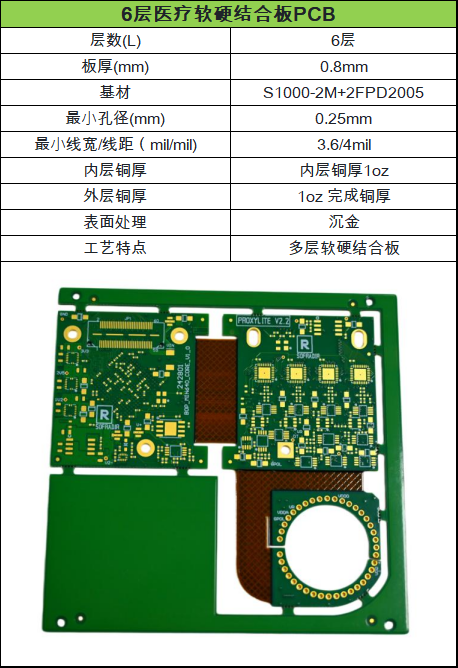

6层医疗软硬结合板PCB｜产品特点及应用领域

一、产品核心特点

软硬一体化结构：采用刚性区与柔性区一体化设计，减少连接器及排线的使用，从而降低连接失效风险。柔性区域可弯折，能够适配设备内部狭小、异形空间；刚性区域可用于贴装BGA、芯片等精密器件，兼顾结构灵活性与装配稳定性。

高可靠基材组合：硬板基材采用生益S1000-2M高Tg材料（Tg≥170℃），具有抗CAF、低Z轴膨胀和良好的耐热稳定性，适用于无铅多次回流焊工艺；柔性基材采用FPD2005聚酰亚胺（PI）材料，具备耐弯折、耐湿热等特性，经相应验证后可适应医疗设备消毒清洁等严苛工况。

高密度精密线路：最小线宽/线距为3.6/4mil，最小孔径0.25mm，采用6层叠层结构，布线密度高，可满足医疗设备多路信号同步采集与传输需求；板厚仅0.8mm，有利于设备轻薄化、便携化和微型化设计。

沉金表面处理：采用沉金（ENIG）表面处理，表面平整均匀，抗氧化性和可焊性稳定，适合精密芯片贴装，多次焊接不易虚焊，电气接触稳定，有利于医疗设备长期稳定运行。

铜厚均匀可控：内外层均为1oz铜厚，电流承载稳定，信号阻抗可控，信号完整性好；在合理叠层与阻抗设计下，适用于微弱生物电信号采集与传输，并具备良好的抗干扰能力。

面向医疗场景的可靠性设计：在材料选型、叠层设计和工艺控制得当的前提下，可适应高温灭菌、潮湿、反复弯折及振动等工况，有助于降低分体排线方案中连接器及排线带来的连接失效风险，满足医疗产品对高安全性和长寿命的质控要求。

二、应用领域

医疗领域（重点应用）

微创内窥镜、腔内影像探头

便携式生命体征监测仪、心电/肌电采集设备

可穿戴医疗监测传感器、血糖监测模块

手术机器人、微创介入器械、光学检测模组

超声探头、医用影像检测配套控制板

其他拓展应用

小型精密检测仪器

工业微型传感模组

便携式诊断设备

对空间利用率、弯折可靠性及信号精度要求较高的应用场景
