常规铜基板与热电分离铜基板相比有何不同
印制电路板（PCB）是现代电子产品不可或缺的核心组件，尤其是在5G通信和人工智能技术迅猛发展的背景下。随着电子设备趋向于高功率和小型化，散热管理变得至关重要。在这一趋势下，以铜为基材的金属基PCB因其卓越的散热能力而受到青睐。本文将深入分析常规铜基板与热电分离铜基板的差异，助您为电子设备挑选合适的PCB。
为什么金属基板在热管理中如此重要？
首先，我们需要了解为什么金属基板能够在市场中占据一席之地，以及它是如何在设备中发挥作用的。金属基板的核心目的在于有效地将电子设备关键元件的热量迅速导出，防止过热，从而提升产品的可靠性和使用寿命。

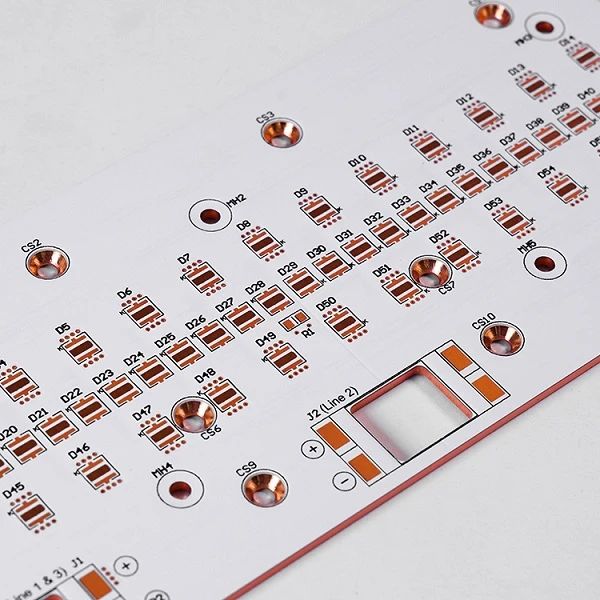

传统的玻纤基板（FR4）在处理高性能电子元件产生的热量时表现较差。而铜基金属基板因其优异的热导性能，在高功率应用场景中，如LED照明、汽车电子和电源设备中，表现尤为突出。相比其他金属材料，铜基板不仅散热性能更佳，机械强度也更高，因此在高性能电子产品中得到广泛应用。
为什么选择铜作为PCB基材？
目前市场上的PCB金属基材主要分为三种：铝基板、铜基板和铁基板。其中，铜基板的优势最为明显。
01 优异的导热性能
铜基材料的导热性能远远高于铝基板和铁基板。通常，铝基板的导热系数为1-3W/m·K，而铜基板的导热系数可高达400W/m·K（具体取决于所采用的工艺）。导热系数越高，热传导能力越强，散热效果也越好。此外，铜材料的密度较高，具有更强的热承载能力，因此在相同功率条件下可以设计得更小、更紧凑。
02 可加工金属化孔
铜基板可以加工金属化孔，而铝基板和铁基板则无法实现这一点。在PCB设计中，均匀分布的金属化孔网络能够确保信号的良好接地性能。此外，铜材料本身具有良好的可焊性，使得在组装过程中可以方便地进行焊接。尽管铝基板也可以焊接，但其可焊性远不如铜基板。
03 表面可加工凸台结构
铜基板可以通过蚀刻工艺精确加工出复杂的电路图案，并在表面加工出凸台结构。LED芯片可以直接安装在这些凸台上，实现更佳的接地与散热效果。这类铜基板通常被称为SinkPad板或热电分离铜基板。
04 优异的尺寸稳定性
铜的弹性模量约为121,000 MPa，而铝的弹性模量仅为72,000 MPa。因此，铜基板相比铝基板和铁基板在使用过程中具有更低的翘曲和热膨胀，整体性能更加稳定。
常规铜基板与热电分离铜基板的区别

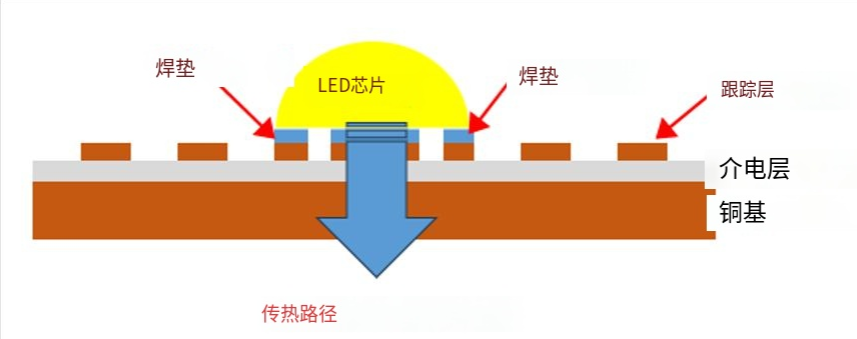

以LED应用为例，当LED芯片安装在常规铜基板上时，热量会从介电层传递到铜基材。因此，介电材料的导热性能在很大程度上决定了PCB的散热效率。而常用的介电材料导热系数通常为1W、2W或3W。
热电分离铜基板（SinkPad PCB）

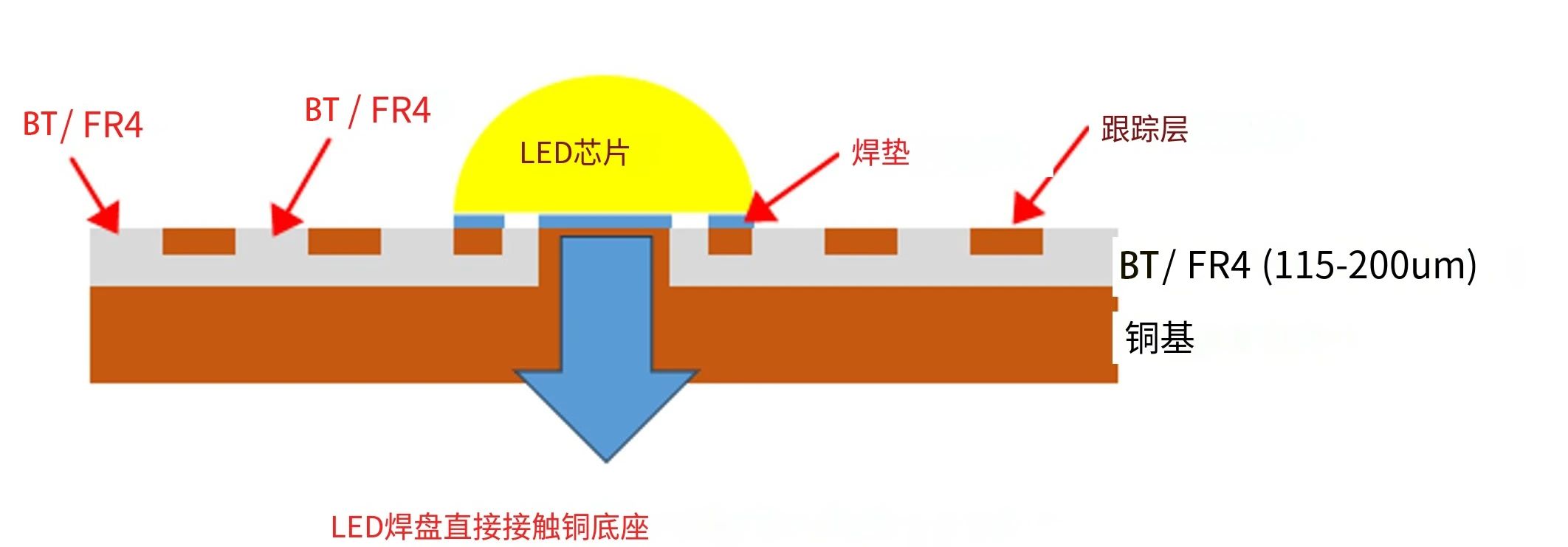

SinkPad热电分离铜基板采用更先进的技术。它的结构中增加了一层特殊的隔离材料（如BT或FR4），同时设计了凸台结构。隔离材料将电路与铜基材分隔开，而凸台则直接与LED芯片连接。这种设计不仅能够有效地将热量从元件传导至铜基材，还能降低电路部分的热应力，从而提升设备的整体性能和耐久性。
通过这种结构，LED芯片产生的热量可以直接传递到铜基材上，再通过铜基材将热量散出。因此，热电分离铜基板的导热性能可以高达400W/m·K。
如何选择适合的PCB？
选择合适的PCB需要综合考虑设备的功耗、工作环境以及PCB的空间限制。
对于高功率、对温度波动敏感的应用，热电分离铜基板通常是更优的选择。它的卓越散热性能能够确保设备在高负载下仍能保持安全温度范围内运行。
对于中等热量产生的设备或成本敏感的应用，常规铜基板可能已经足够。它相较于非金属基板具有更好的散热能力，同时在成本上也更具优势。
常规铜基板和热电分离铜基板的选择，取决于具体的电子设备需求。尽管两者在散热管理上都优于传统PCB，但热电分离技术在应对热应力方面表现更为突出，更适用于高性能和高可靠性应用。理解这两种PCB的区别，能够帮助设计师和工程师做出明智的选择，确保设备在性能和可靠性方面都达到甚至超出预期。
随着技术的不断进步，选择合适的PCB来管理热量的重要性将愈加凸显，也对PCB设计和制造提出了更高的创新和适应性要求。
