八层各阶HDI叠层、阻抗工艺及结构优化说明

  • 八层HDI板
  • 八层HDI叠层
  • 八层HDI阻抗工艺
2026-06-29 12:02:28
195

本文系统阐述八层一阶、二阶、三阶及任意阶(Anylayer)HDI印制电路板的主流叠层架构、压合工艺特性及量产核心难点,结合PCB行业高阶设计与量产实战经验,针对不同阶数HDI板型提出系统化结构优化策略,旨在简化制程流程、降低生产门槛、压缩制造成本,同时提升板体结构稳定性与量产良率,为高频高速、高密度HDI产品的工程设计与规模化制造提供标准化技术参考。


一、八层一阶HDI板(单次积层、两次压合)

八层一阶HDI板是消费电子、工业控制领域应用最广泛的一次积层板型,行业标准对称叠层为1+6+1,通用结构遵循1+N+1设计范式(N≥2且N为偶数)。该板型采用两次压合成型工艺,内层芯板预置埋孔结构,成品集成表层盲孔与内层埋孔复合孔型。整体工艺体系成熟、制程稳定性优异、量产容错范围宽,是八层HDI基础量产场景的标准化优选方案。



阻抗设计核心要点

1+6+1对称均衡叠层具备极佳的介质一致性与结构对称性,整体阻抗均匀性优异,可满足板内50Ω单端线路、90Ω/100Ω差分线路等常规阻抗管控要求。表层信号层L1、L8以紧邻次外层铜箔为完整参考平面,介质厚度可控性强,量产工况下阻抗误差可稳定控制在±5%以内,满足常规高频线路电气性能指标。


内层6层芯板可灵活分配电源层、地层与信号层,设计需严格恪守信号层紧邻地层的核心准则,禁止信号层夹设于两层电源层之间,规避参考平面缺失引发的阻抗漂移、信号串扰等电气问题。同时,针对板内盲孔、埋孔统一实施孔径补偿与阻焊开窗优化,保证孔周铜箔开窗均匀,杜绝局部铜厚不均、介质受力失衡导致的阻抗偏差,保障整板线路阻抗一致性。



二、常规八层二阶HDI板(二次积层、无跨层盲孔)

无跨层设计的常规八层二阶HDI板,行业标准对称叠层为1+1+4+1+1,通用结构为1+1+N+1+1(N≥2且N为偶数),是二次积层HDI的主流标准化结构。板体内层预置埋孔,完整生产流程需三次压合成型,整体无叠孔、无跨层盲孔结构,制程难度适中,可适配绝大多数PCB厂商稳定量产。



该结构具备良好的工艺优化空间:可将传统3-6层埋孔布局优化为2-7层埋孔布局,在不改变板体电气性能、结构强度及层间互联逻辑的前提下,精简一道压合工序,有效简化生产流程、降低物料与制程综合成本,是二阶HDI板低成本、高良率量产的核心优化方案。



阻抗设计核心要点

1+1+4+1+1对称积层结构具备积层介质薄、层间一致性高、结构对称性好的特点,适配高精度阻抗设计场景,可满足高频高速产品±3%的精密阻抗管控标准。表层L1/L8、次表层L2/L7信号线均配置独立紧邻参考地层,单端线路与差分线路阻抗线性度优异,线宽、介质厚度与阻抗值的对应规律清晰,便于批量生产管控与参数校准。


经2-7层埋孔优化后的结构,彻底规避传统3-6层埋孔的跨介质层缺陷,有效降低孔周介质分层、介质厚度不均引发的阻抗异常风险。设计阶段需严格管控积层介质厚度公差,依据信号速率实施分区布线;高速差分线路需规避孔密集区域,防止盲孔、埋孔集中区域产生阻抗突变,全面保障整板阻抗精度与一致性。



三、跨层盲孔式八层二阶HDI板(二次积层、高难度变体结构)

跨层盲孔式八层二阶HDI板沿用1+1+4+1+1标准叠层,属于二次积层二阶HDI的高难度变体结构,内层3-6层设置埋孔,整体需三次压合成型。该结构的核心工艺难点为跨层叠盲孔设计,对设备加工精度、制程管控能力、工艺技术经验要求严苛,仅具备高阶HDI专业量产资质的厂商可实现稳定生产。



该结构的核心制程瓶颈集中于跨层叠孔成型:1-3层跨层盲孔无法一次性激光成型,需拆分为1-2层、2-3层两段分步加工,其中2-3层内层盲孔必须采用精密填孔工艺完成二次压合成型。相较于常规无填孔二阶HDI板,填孔工艺显著提升制程复杂度、生产报废风险与制造成本。


针对该结构的量产痛点,行业通用优化方案为:取消传统1-3层整体叠孔及跨层盲孔设计,替换为错位分布的1-2层盲孔与2-3层埋/盲孔组合结构。在完全满足产品层间互联需求与电气性能指标的前提下,通过错位结构优化规避高难度跨层叠孔制程,有效降低生产难度与制造成本,提升量产良率。因此,常规二阶HDI设计中,应优先规避叠孔与跨层盲孔结构。



阻抗设计核心要点

跨层盲孔与叠孔结构是该板型阻抗管控的核心难点,叠孔区域存在介质断层、铜层厚度不连续问题,易引发线路阻抗突变、信号反射及信号完整性劣化问题。在1-3层分段打孔+2-3层填孔的工艺体系下,填孔区域铜面平整度偏差会直接影响周边精密线路的阻抗精度,大幅提升电气稳定性管控难度。


工程设计中,需对叠孔、填孔周边线路实施强制避让,高速阻抗线路与孔边安全间距不小于0.2mm,严禁精密阻抗线路跨叠孔区域布线。采用错位孔优化结构后,板体介质结构连续性与参考平面完整性可有效恢复,彻底消除跨层孔引发的阻抗波动问题。针对该高难度结构,量产阶段建议将精密线路阻抗公差放宽至±5%,普通低速线路执行常规管控标准,兼顾板体可制造性与电气性能稳定性。



四、八层三阶及任意阶(Anylayer)HDI板结构优化

八层三阶及三次压合以上的任意阶(Anylayer)HDI板,可沿用一、二阶HDI的结构精简优化思路,通过叠层重构与工序简化实现降本、提质、提效。传统八层三阶HDI板需四次压合工序完成成型,经针对性叠层结构优化后,可精简一次压合工序,仅需三次压合即可完全满足板体结构、电气性能及可靠性指标要求。该优化方案已通过行业批量量产验证,多数高阶HDI初始设计存在压合工序冗余问题,经叠层精简优化后,可在不衰减产品性能的前提下,显著提升量产良率、缩短生产周期、降低综合制造成本,是高阶HDI板性价比优化的核心技术手段。



阻抗设计核心要点

八层三阶及Anylayer HDI板积层次数多、介质层级丰富,可实现多层级精细化阻抗布线,能够满足高频高速、高密度高端应用场景下±2%~±3%的超高精度阻抗管控需求。该类板型的阻抗异常隐患主要源于多阶盲孔、任意层互联孔带来的结构不连续性,多层积层叠加易造成局部介质厚度偏差、铜层厚度不均,进而引发线路阻抗偏移。



经过压合工序与叠层结构优化后,板体叠层规整度显著提升,层间介质一致性大幅改善,有效降低超高精度阻抗的管控难度。工程设计需严格遵循对称叠层、层级匹配原则,统一各层介质厚度与铜箔规格,保障层间结构均衡稳定;高速阻抗线路匹配专属参考地层,严禁跨参考平面布线。同时,针对所有盲孔、任意层互联孔开展专项阻抗补偿设计,依据孔径、孔距微调对应线路线宽,抵消孔结构引发的阻抗偏移,全面保障板内全层级线路阻抗稳定达标。

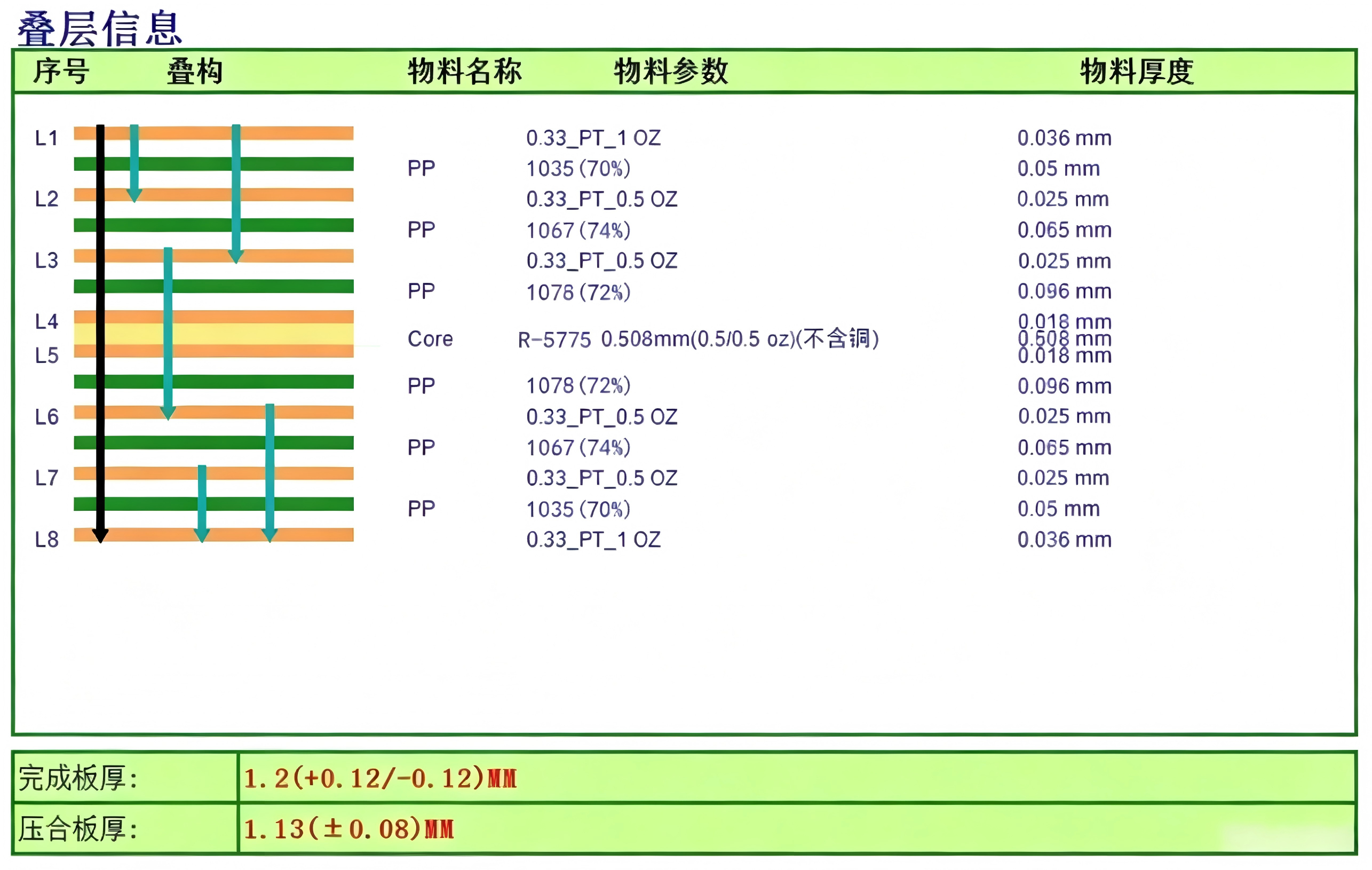

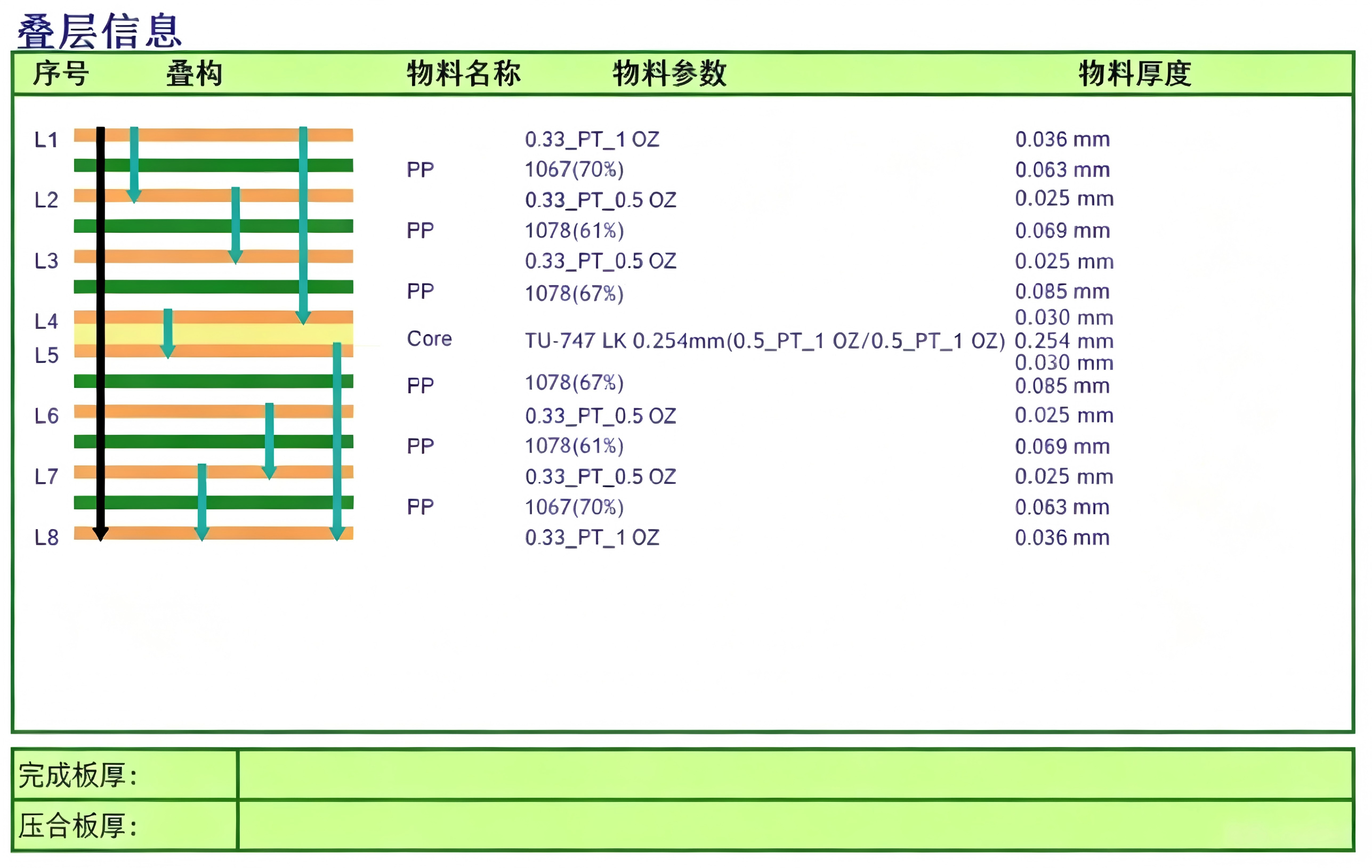

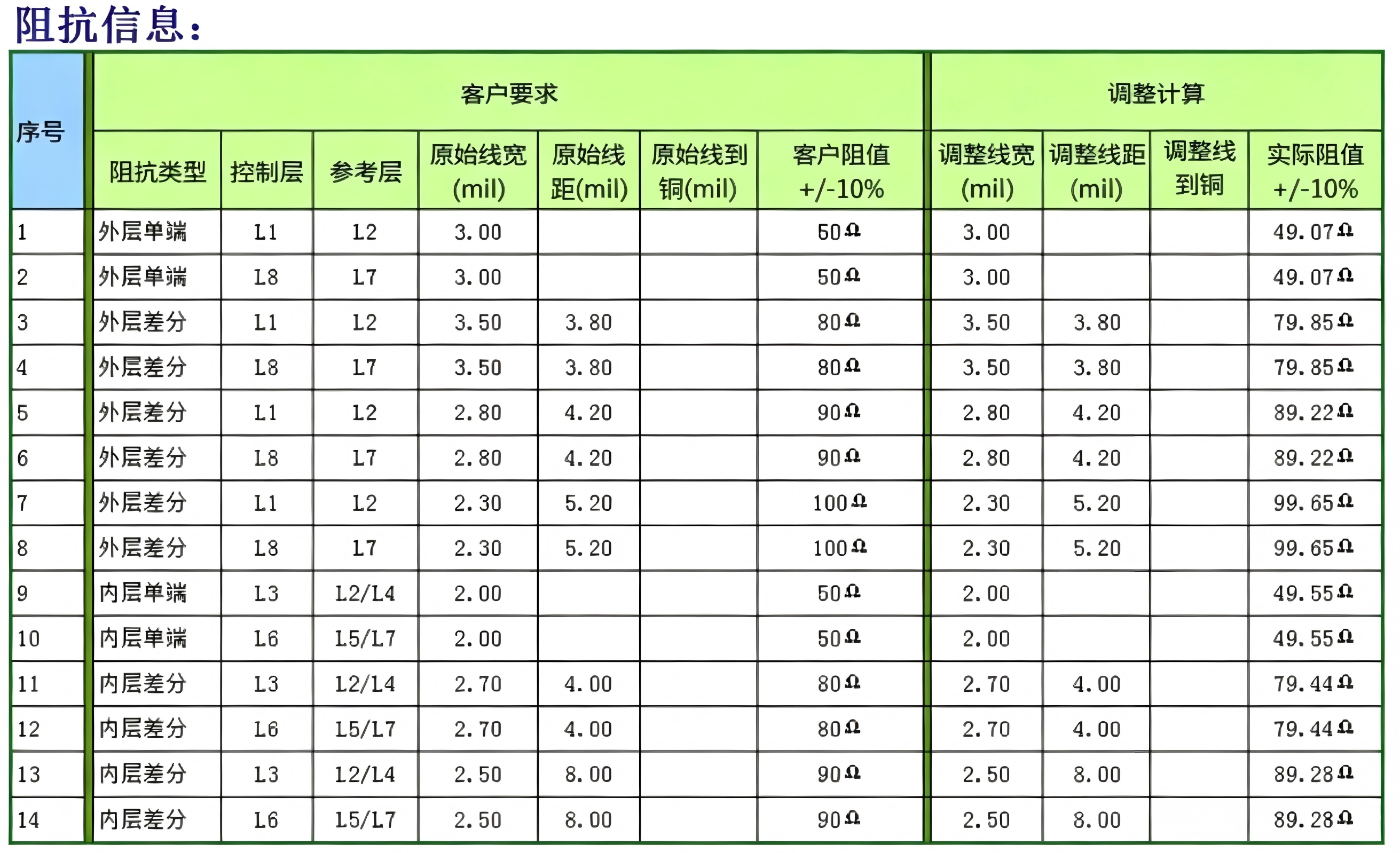

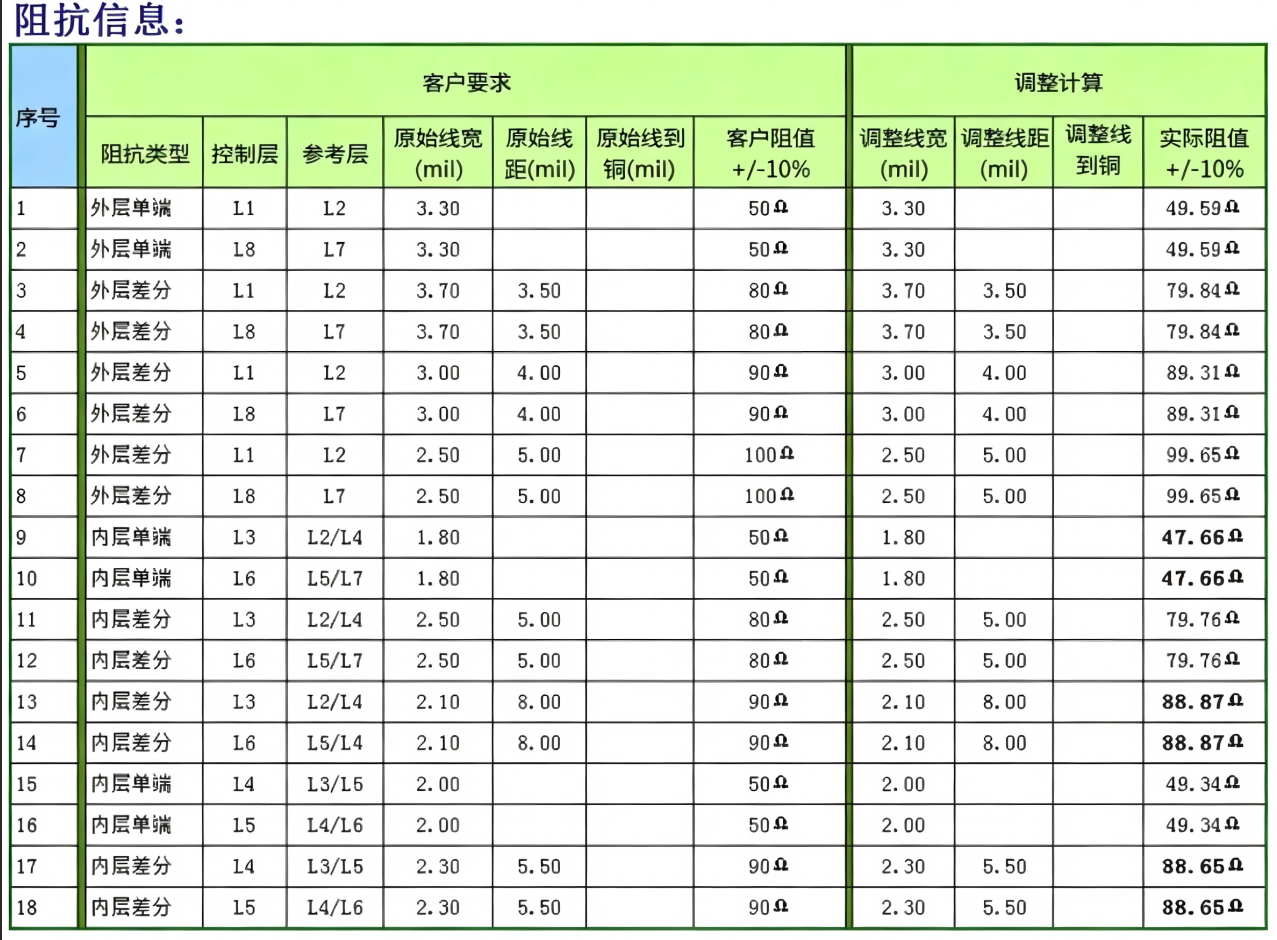

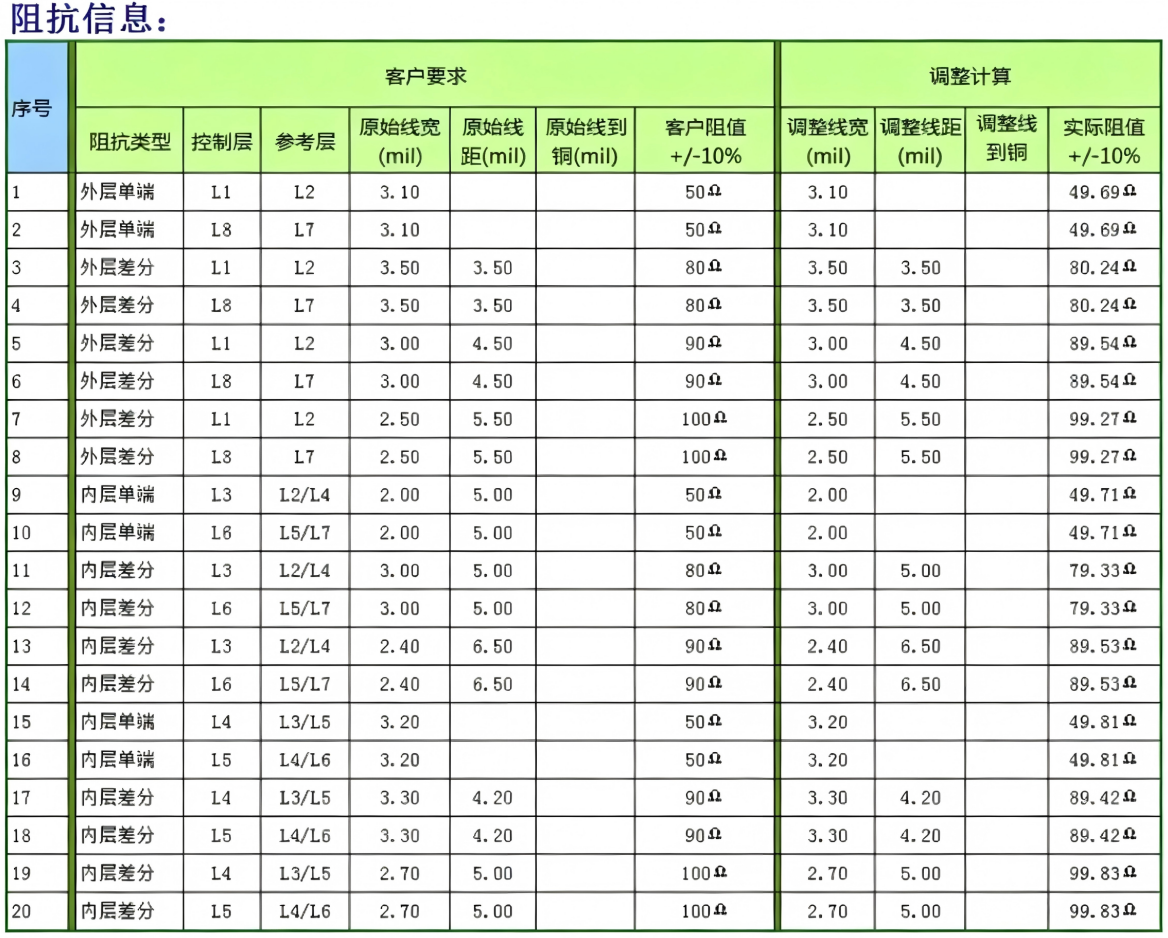

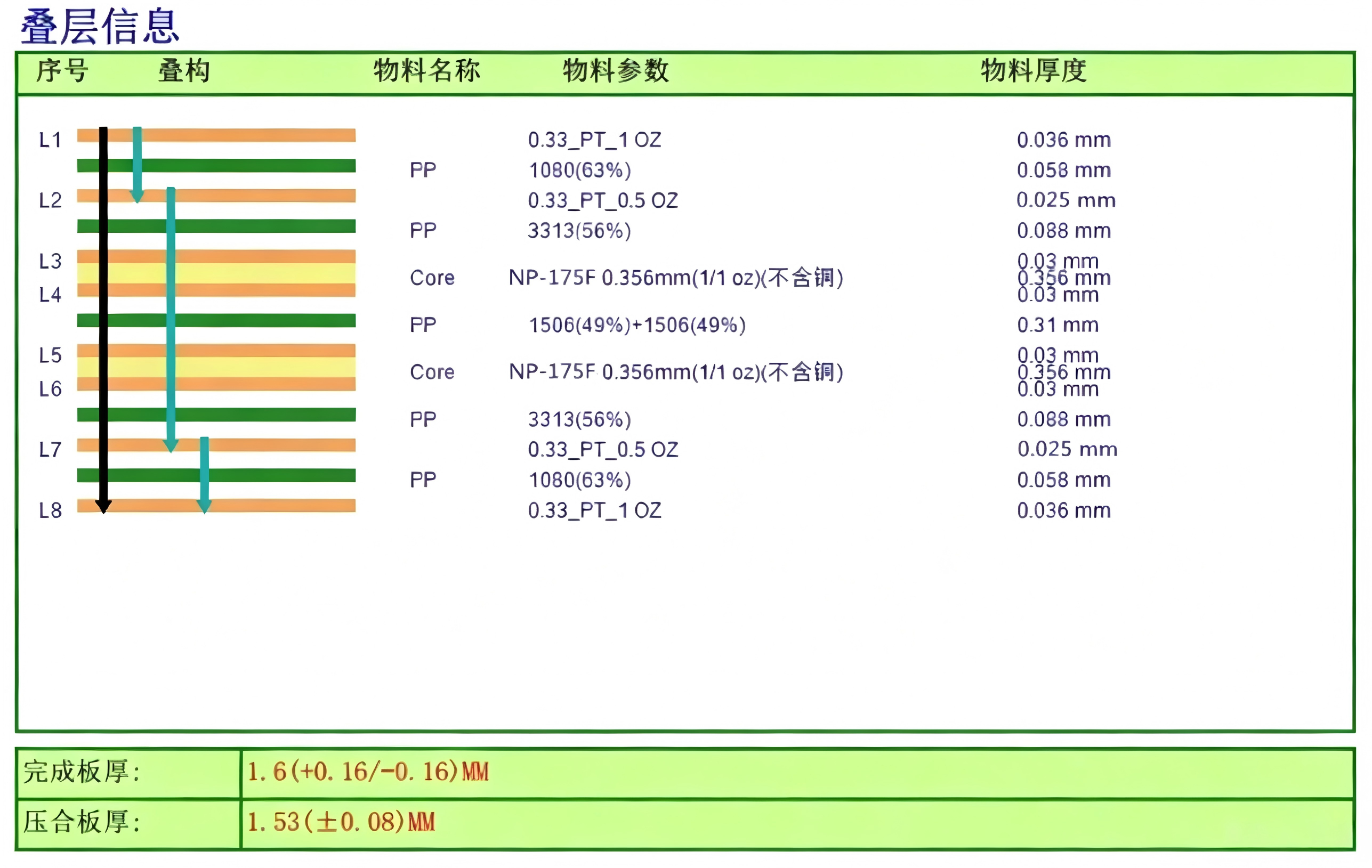

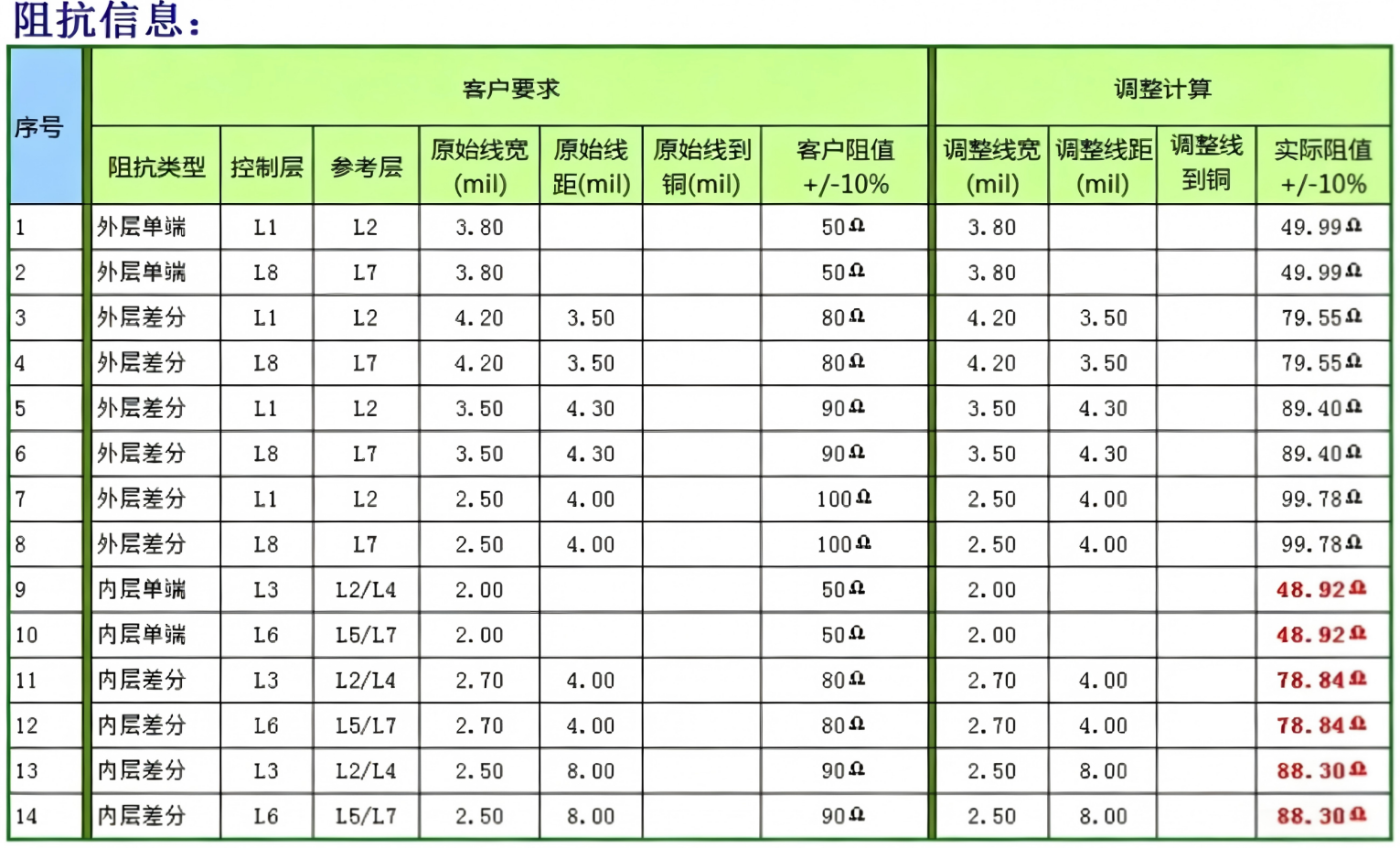

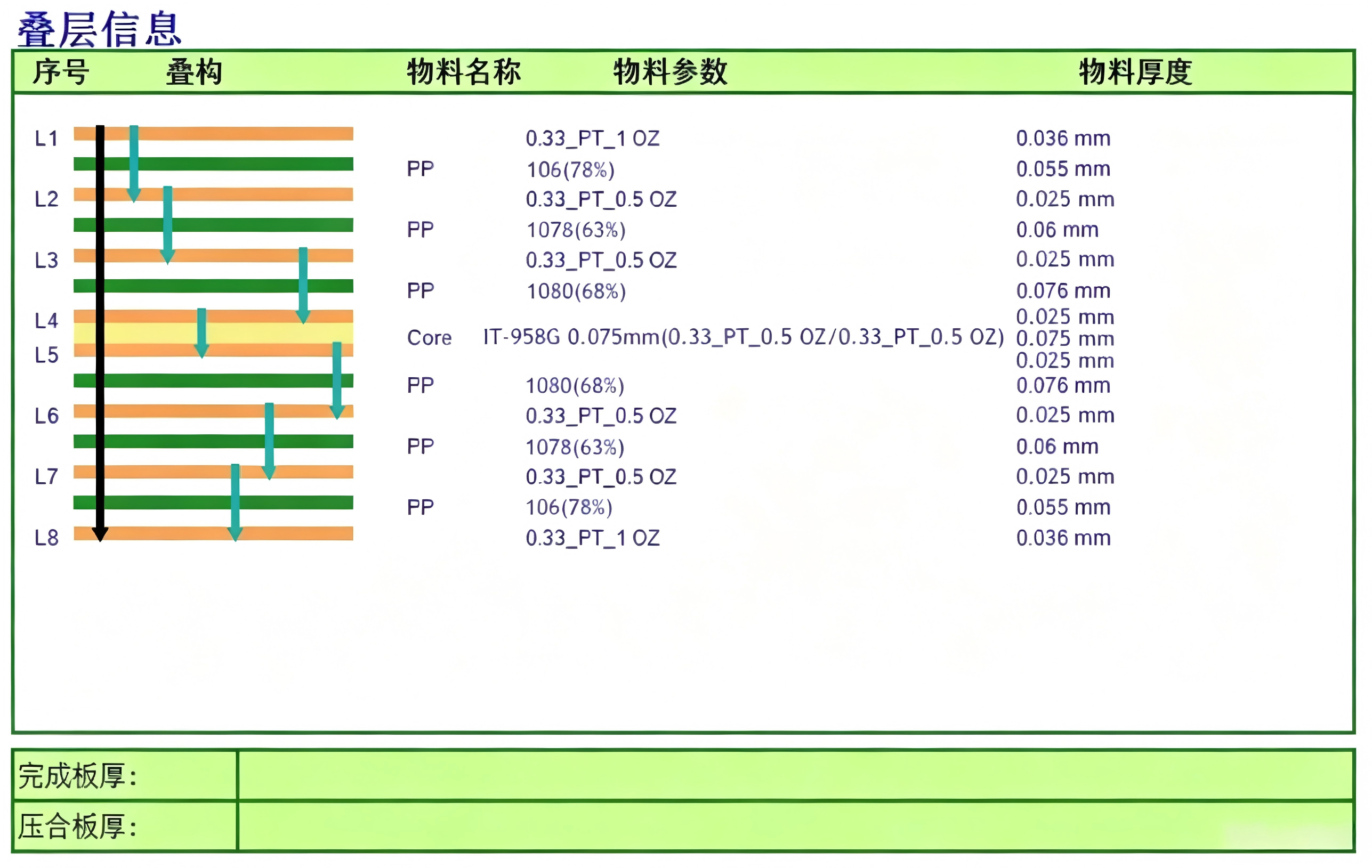

以下是8层任意阶Anylayer HDI板叠层结构图及阻抗信息
