AI算力功耗暴涨，陶瓷基板何以成为AI芯片散热的“终极铠甲”？

陶瓷基板
AI算力
AI芯片散热

2026-07-01 10:50:26

185

全球AI算力竞赛已全面进入高功耗密度迭代周期，热管理从传统封装的辅助性设计，升级为约束高端AI芯片算力释放、运行可靠性与整机生命周期的核心瓶颈。随着英伟达H100、B200等新一代大算力芯片迭代落地，单芯片功耗从700W突破1000W，下一代旗舰AI芯片功耗指标已瞄准1500W及以上；配套AI服务器单机柜功率密度从传统数十千瓦量级飙升至600千瓦以上。算力功耗的指数级增长，引发封装热流密度跨越式提升，彻底击穿FR-4有机基板、普通玻璃基板等传统封装基材的物理性能上限，高功耗场景下的基材迭代已成产业必然趋势。

当前千瓦级AI芯片热管理的核心矛盾，集中体现为超高热流密度传导能力不足、封装热应力匹配度偏低，传统基材极易引发芯片热点聚集、结温超标、主动降频及层间剥离失效等问题，大幅压缩有效算力输出与设备服役周期。在此产业背景下，长期应用于功率半导体、航天军工高可靠场景的陶瓷基材，凭借优异的导热特性、硅匹配热膨胀系数及高结构刚度，快速完成场景跨界落地，从细分特种材料升级为超高功耗AI封装的核心刚需基材。

一、核心材料机理：陶瓷基板三大本征特性，破解AI封装热管理痛点

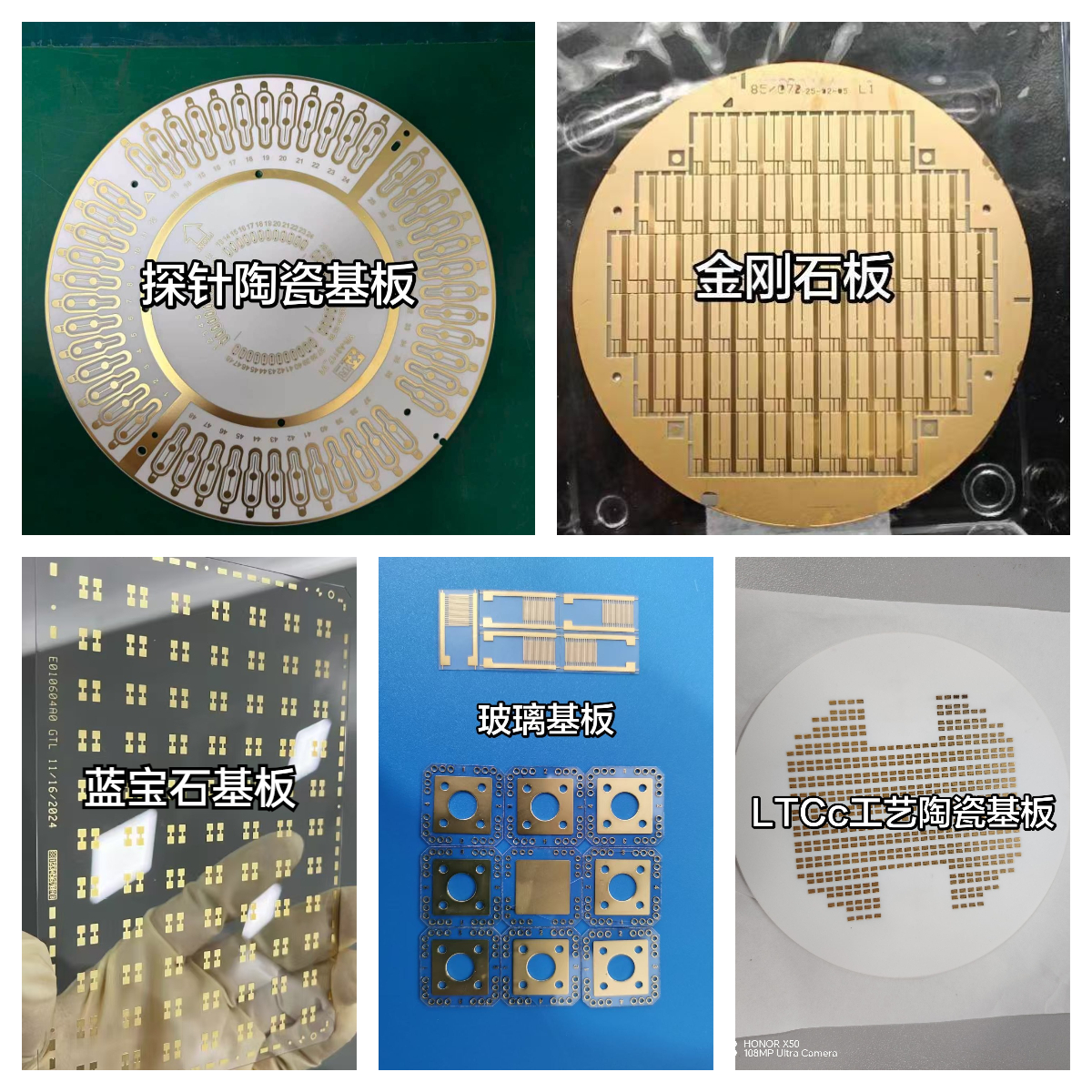

陶瓷基板的产业价值，本质是其理化本征特性精准匹配了超高功耗AI封装的热传导、热应力缓冲、结构稳定性三大核心工程需求。国内精密PCB领域企业百能云板，已完成氮化铝、氮化硅、氧化铝全系陶瓷基材布局，打通HTCC、LTCC、AMB全系列量产工艺，可实现1-6层高精度陶瓷PCB规模化量产与定制化开发，充分释放陶瓷基材的技术落地价值。

量级式导热优势，大幅降低封装界面热阻

高端AI芯片的热失效核心诱因，并非整体温升过高，而是局部超高热流密度引发的热点聚集。传统FR-4有机基板导热系数仅0.3 W/m·K，面内均热与垂直导热能力极差，界面热阻居高不下，面对AI芯片数百瓦/平方厘米的超高热流密度，无法快速疏导集聚热量，导致芯片结温快速超标，触发TDP功耗限制与算力降频。

陶瓷基材实现了导热性能的跨代际碾压：氮化铝（AlN）陶瓷导热系数可达170–230 W/m·K，是FR-4基板的数百倍，无孔隙的致密陶瓷基体可构建低损耗垂直导热通路，为1000W+超高功耗AI芯片的首选基材；商用氮化硅（Si₃N₄）陶瓷导热系数稳定维持在20–90 W/m·K，实验室高纯样品可突破100 W/m·K，适配中高功率算力场景的散热需求。

百能云板自研AlN陶瓷基板方案，基材极致导热率可达230 W/m·K，通过厚铜层集成、阶梯式结构优化设计，进一步优化垂直导热路径，有效降低封装整体热阻与界面接触热阻，可长期支撑1500W级超高功耗芯片满负载连续稳态运行，从材料机理层面根除高负载积热、算力衰减问题。

硅基匹配CTE特性，抑制热循环疲劳失效

AI服务器长期处于高频功率切换、大幅温变的严苛工况，封装体系的热膨胀系数（CTE）失配，是导致焊点疲劳、基板翘曲、层间剥离、封装失效的首要结构性诱因。基材与硅芯片的热形变差异，会在反复冷热循环中产生累积热应力，最终引发微裂纹扩展、焊点断裂、封装报废等可靠性故障。

硅芯片CTE参数约为3 ppm/°C，陶瓷基板CTE稳定控制在3–9 ppm/K，二者形变高度耦合，可大幅抵消温变过程中的界面热应力，规避热循环疲劳失效。反观传统有机基板，CTE参数跨度大、稳定性差，热形变与硅基芯片严重失配，无法适配AI设备长周期、高频率、高可靠的运行工况。

高模量结构特性，强化极端工况尺寸稳定性

陶瓷材料杨氏模量可达50–90 GPa，具备高刚性、抗形变、耐高温、抗振动的本征优势，在AI服务器高负载、高湿、长周期服役的极端工况下，可长期保持基材尺寸精度稳定，杜绝结构形变引发的封装对位偏差与层间失效。

百能云板AMB活性金属钎焊厚铜工艺，实现陶瓷基体与铜导电层的原子级冶金结合，彻底消除层间空洞、剥离等缺陷，成品可耐受-40℃~150℃的超大温差冷热冲击循环，显著提升封装功率循环可靠性与设备整机服役寿命，满足算力设备长期高可靠运行标准。

二、核心应用落地：高端算力与高速光模块双场景刚需渗透

伴随AI芯片功耗密度持续提升、光模块向超高速率迭代，传统基材已无法兼顾散热、高频传输与可靠性需求，陶瓷基板从性能优化选项转变为场景刚需，在高端大算力芯片封装、超高速光模块两大核心赛道实现规模化渗透，产业增量持续释放。

高端GPU/ASIC大算力芯片先进封装

千瓦级大算力芯片的满血性能释放，依赖低阻垂直导热架构的支撑。通过嵌入陶瓷基板优化HDI复合封装结构，可构建高效垂直散热通道，解决超高热流密度下的热点集聚问题，杜绝算力降频损耗。百能云板AI专用陶瓷基板解决方案，适配高端HDI精密复合封装工艺，兼顾微孔高精度布线与超低热阻散热能力，实现算力无损稳态输出。

同时，CoWoS等先进封装“去基板化”架构，虽可提升互连密度，但存在芯片应力集中的结构性短板，易引发焊点开裂、硅片微损伤等良率缺陷。陶瓷基板可作为高效应力缓冲层，有效分散封装成型与工况运行中的集中应力，弥补先进封装的可靠性短板，显著提升芯片封装良率与长期运行稳定性。

800G/1.6T超高速光模块

800G、1.6T超高速光模块迭代过程中，光电芯片功率密度、信号传输带宽同步翻倍，高频信号介电损耗、芯片局部积热成为制约产品性能与可靠性的核心瓶颈。氮化铝陶瓷基板兼具超高导热、低介电损耗、高绝缘耐压的综合特性，可同时解决高速信号传输与高密度散热两大难题，完美适配光模块小型化、高带宽、高功率的迭代趋势。

从产业价值维度来看，陶瓷基板的场景附加值持续攀升：单只800G光模块陶瓷基板搭载量约12块；升级至1.6T规格后，单模块陶瓷基板价值量从17美元提升至22美元，即便硅光方案优化了基板用量，单位产品价值仍持续上行。百能云板通过低介电制程优化与超高精度加工工艺，在保障高频信号低损耗传输的同时，实现光电芯片高效均热散热，精准匹配高速光模块迭代需求。

三、产业核心瓶颈：成本、脆性、良率约束规模化普及进程

陶瓷基板是当前超高功耗AI场景下的最优工程解决方案，但受限于材料本征属性与精密加工工艺，成本偏高、脆性短板、良率受限三大瓶颈，制约其全场景规模化渗透，目前仅集中应用于高端高可靠算力场景。

第一，高端基材成本壁垒显著。氮化铝陶瓷基板单价为传统有机基板的5–10倍，同时高于玻璃基板。当前高端AI芯片供需紧张，产业愿意为极致散热性能支付溢价，但成本居高不下仍是其下沉中低端算力场景、实现规模化普及的核心制约因素。

第二，材料本征脆性限制大尺寸应用。陶瓷基材天生脆性高、抗冲击性弱，大尺寸基板加工过程中易出现开裂、崩边缺陷，良率管控难度随基材尺寸呈指数级上升，难以适配大板级、规模化量产场景。

第三，超精密微孔加工良率偏低。陶瓷基材硬度极高，传统机械打孔刀具损耗剧烈，激光打孔易产生边缘微裂纹、孔壁缺陷；行业主流的“机械微钻+激光诱导+化学腐蚀”复合工艺参数窗口狭窄、管控难度大。目前氮化铝陶瓷基板综合量产良率仅70%–80%，远低于有机基板95%以上的成熟量产水平。

针对行业共性工艺痛点，百能云板完成全流程制程升级，引入高精度微钻设备与激光能量闭环控制系统，搭配全链路DFM可制造性设计体系，精准规避微孔加工缺陷、抑制微裂纹产生，持续缩小陶瓷基板与传统基板的良率差距，同时支持多规格、高精度定制化加工，全方位适配AI产业差异化算力需求。

四、技术路线辨析：玻璃与陶瓷基板为互补协同，而非替代竞争

行业长期存在的玻璃基板与陶瓷基板路线争议，本质是两类基材的技术定位与应用场景差异化所致，二者并非替代博弈关系，而是优势互补、协同迭代，共同替代传统有机基板，适配AI封装不同细分赛道的核心需求。

玻璃基板主打高密度高频互连赛道，核心优势为低信号介电损耗、超细精密布线、大尺寸一体成型，CTE参数与硅基芯片匹配度优异，重点适配CPO光互连、高频高速信号传输等侧重信号完整性、高互连密度的场景。

陶瓷基板主打高功率散热与高可靠封装赛道，凭借超高导热效率、低热应力形变、高结构刚度的综合优势，独家适配高端GPU、大功率ASIC芯片、高速光模块等高功率密度、高可靠性要求的核心场景，是超高功耗算力设备的不可替代基材。

2026年4月京瓷发布的多层陶瓷基板实测数据进一步验证，在超高功耗算力场景下，陶瓷基板的散热效率、热循环可靠性、结构稳定性全面优于玻璃基板，彻底夯实其高功率场景的垄断性优势。而百能云板凭借本土化快速交付、高性价比定制、全工艺自主可控的核心优势，有效补齐国产高端陶瓷基板产能短板，加速行业国产化替代进程。

从产业长期迭代维度分析，未来AI芯片的性能瓶颈将逐步从热管理约束转向高密度互连约束，玻璃基板具备更广阔的长期成长空间；但未来3–5年，芯片功耗密度持续攀升仍是产业核心矛盾，陶瓷基板的市场增量与落地确定性遥遥领先。
