高精度机械盲孔+控深钻PCB制板技术解决方案

【行业背景与痛点】

当前PCB行业正加速向高密度互连（HDI）方向演进，尤其在5G毫米波射频模块、车载激光雷达信号处理板、医疗影像前端采集卡等细分领域，普遍需在有限板厚内实现多层精细互连。传统激光盲孔虽精度高但设备投入大、单板成本高，而常规机械钻孔又难以稳定控制盲孔深度（常出现穿孔或未达目标层），导致良率下降与设计反复。据行业调研，超37%的HDI项目因盲孔工艺不达标被迫延长打样周期或改用更高阶工艺，显著拖慢产品上市节奏。在此背景下，兼具精度、稳定性与经济性的机械盲孔+控深钻技术成为中高端HDI应用的关键破局点。

【产品核心参数】

百能云板量产级机械盲孔+控深钻PCB支持最小盲孔直径0.15mm（对应钻刀规格Φ0.15mm），孔位精度±0.05mm，控深公差严格控制在±25μm以内（实测CPK≥1.33），可稳定实现L1-L2、L2-L3、L3-L4等任意相邻层盲孔结构；支持6层板标准堆叠（含2层盲孔+1层埋孔），介质层厚度兼容30–120μm范围；表面处理兼容沉金、沉银及OSP，盲孔内壁粗糙度Ra≤0.8μm，确保后续电镀填孔均匀性与信号完整性。相较行业通用控深公差±50μm标准，本工艺提升精度一倍，接近部分激光盲孔水平，但成本降低约40%。

【核心优势分析】

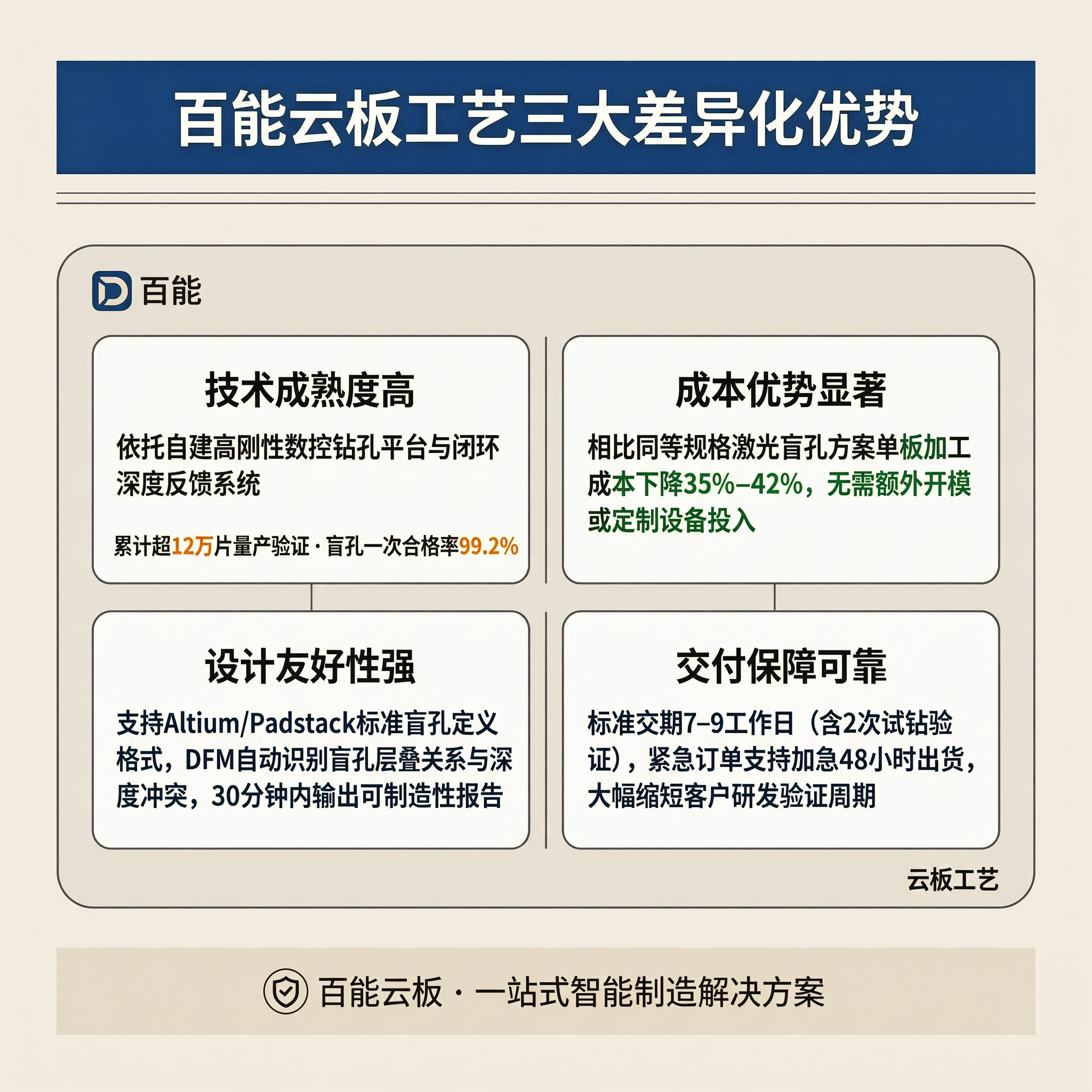

百能云板该工艺具备三大差异化优势：一是技术成熟度高，依托自建高刚性数控钻孔平台与闭环深度反馈系统，已通过累计超12万片量产验证，盲孔一次合格率达99.2%；二是成本优势显著，相比同等规格激光盲孔方案，单板加工成本下降35%–42%，且无需额外开模或定制设备投入；三是设计友好性强，支持Altium/Padstack标准盲孔定义格式，DFM自动识别盲孔层叠关系与深度冲突，30分钟内输出可制造性报告；四是交付保障可靠，标准交期仅7–9工作日（含2次试钻验证），紧急订单支持加急48小时出货，大幅缩短客户研发验证周期。

【典型应用场景】

在5G Massive MIMO天线阵列基带板中，该工艺成功实现L1-L2射频走线层与L3电源层间的低感盲孔连接，有效抑制谐振干扰，实测插入损耗较传统通孔降低1.8dB@28GHz；在工业级高精度Σ-Δ ADC采集板上，利用L2-L3控深盲孔精准连接参考地平面与模拟敏感区域，使PSRR提升8dB，信噪比（SNR）稳定达112dB；在Mini-LED背光驱动PCB中，通过L4-L5微盲孔实现IC散热焊盘与内层铜箔的直连散热路径，在120mA/cm²电流密度下结温降低9.3℃，显著延长LED模组寿命。

【选型建议与展望】

建议客户在以下情形优先选用本方案：盲孔深度≤120μm、目标层介质厚度偏差≤±10μm、单板盲孔数量＜5000个、且对成本与交期敏感的中批量HDI项目。未来，随着AI服务器CXL互连板、AR眼镜光学定位模组等新型应用对“非对称层叠+选择性盲孔”需求上升，百能云板将持续升级控深算法与多轴联动钻孔能力，计划于2025Q2推出支持8层堆叠、±15μm控深公差及异形盲孔轮廓加工的新一代工艺平台，进一步拓展机械控深钻在先进封装基板与Chiplet互连载体中的应用边界。
