刚柔一体精准控光｜百能云板刚挠结合板，重构 Mini LED 底层方案

当前，Mini LED 显示技术已广泛渗透至车载座舱、高端智能厨电、商用工业设备及折叠消费电子等领域，成为高端显示产品迭代升级的核心路径。然而，传统“刚性 PCB + 独立 FPC + 连接器”的分体式背光架构，长期受困于线束冗杂、弯折疲劳断裂、背光串光以及高低温工况下的电气失稳等系统性痛点，严重制约终端设备向轻量化、高可靠、高画质方向进阶。

百能云板深度聚焦终端客户的定制化需求，依托前置技术协同研讨与精准工艺攻关，成功研发并量产 LED 分区调光刚挠结合板（Rigid-Flex PCB）。该产品采用硬质基板与 PI 柔性薄膜一体化压合成型工艺，专为 Mini LED 背光模组打造高度集成的线路载体，在精密光学表现、集成化结构设计与车规级全域可靠性之间实现均衡统一，为高端显示设备提供高效稳定、降本增效的一站式底层互联方案。

一、刚柔一体成型，根治装配顽疾，实现降本增效

产品采用优化四层叠构设计，选用 Tg≥150℃ 的高 Tg FR4 刚性基材与低胶系纯 PI 柔性薄膜，经无缝一体压合成型，软硬功能区划明确，可全面替代传统分体背光架构，从根源上消除结构冗余、装配复杂及工况稳定性不足等长期痛点。

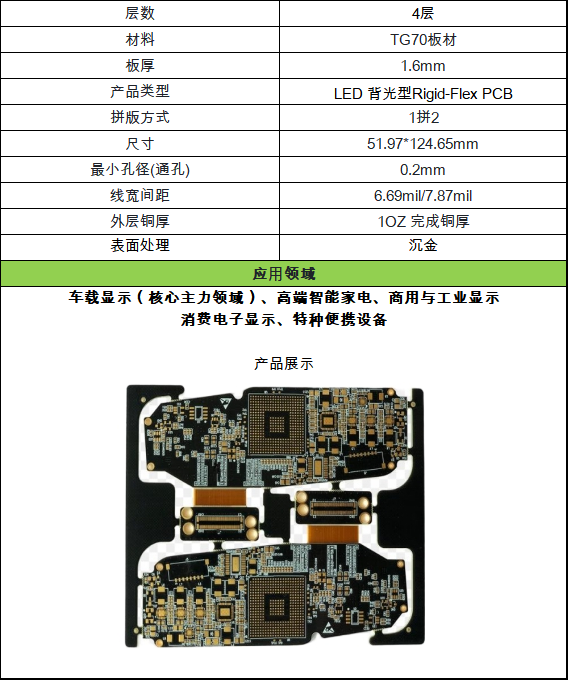

4层LED 分区调光刚挠结合板（Rigid-Flex PCB）产品参数

刚性承载区：稳固贴合，长效输出

板面采用双面精密布线，正面排布 Mini LED 灯珠焊盘，背面集成 LDU 驱动芯片及贴片元器件；1.6mm 标准板厚为贴装与焊接提供高强度支撑。针对 LED 大电流工作场景，核心区域采用 2oz 加厚铜箔，单颗灯珠可稳定承载 300mA 持续电流，长期高负荷运行无发热、脱金或失效风险，完美适配高密度灯珠布局。

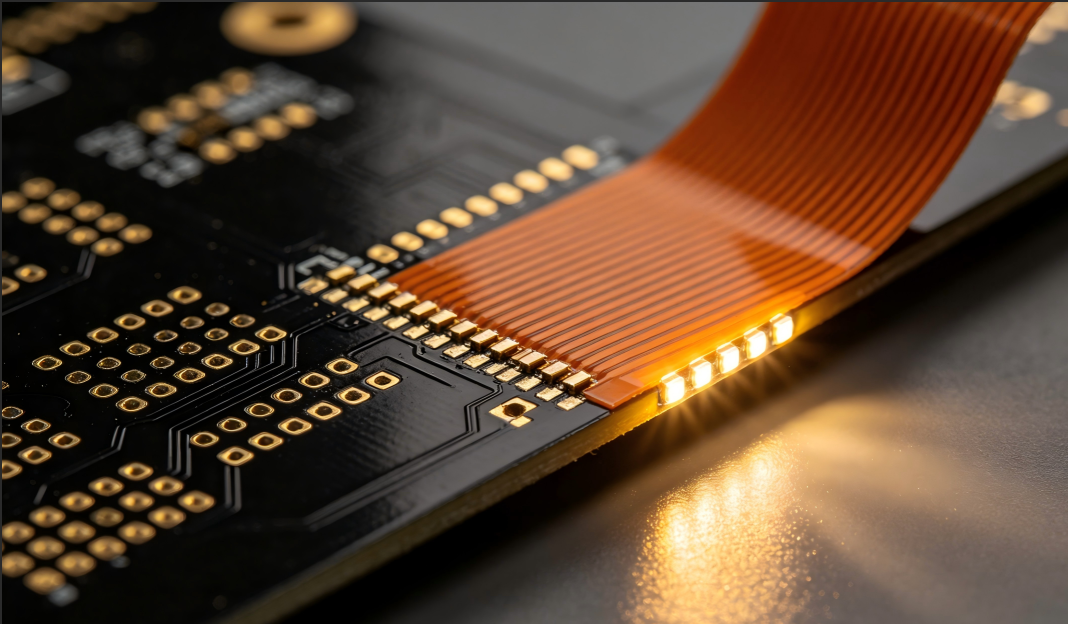

柔性弯折区：超薄柔韧，适配复杂开合结构

柔性区域配置多段 0.125mm 超薄橙色 PI 软带，最小弯折半径低至 0.3mm，可从容适应车载转轴、厨电翻盖、折叠设备铰链等狭小开合结构。专属软硬交界应力释放槽有效消解压合及往复弯折产生的应力集中，柔性段可耐受≥10000 次 90° 往复弯折，全程无分层、断线或板面裂纹，耐久性卓越。

光学专属工艺：优化画质，保障量产良率

全板覆盖黑色哑光阻焊油墨，从光源底层抑制杂光反射，显著提升屏幕对比度与画质纯净度；配合精细化沉金工艺（金厚 0.05~0.12μm，镍层≥2μm），焊盘抗氧化、耐腐蚀、可焊性优异，适配高速 SMT 自动化贴片生产，有效保障并提升量产良率。

相较传统分体方案，本产品可减少 60% 以上的线束与接插件，整机体积与重量降低 40%，装配工序精简 50%，终端长期故障率下降超 60%，在物料成本、人工装配及售后运维等全维度实现降本增效与品质双提升。

二、精密分区调光布线，筑牢高端画质基底

紧扣 Mini LED 分区独立控光核心需求，产品定制多路独立 LDU 调光线路，依托成熟 HDI 精密制程，最小线宽/线距可达 3mil/3mil。通过微盲孔与机械定位孔复合导通工艺，将单通道阻抗偏差严格控制在 ±8% 以内，彻底杜绝通道漏电与背光串光问题，实现分区控光精准、亮度均匀、黑场深邃，为高端高清画质奠定坚实基础。

全板标配耐高温白色字符丝印，清晰标注各 LDU 通道编号，大幅简化模组调试与售后检修流程。电气安全方面，产品在 500V DC 下绝缘电阻≥10¹⁰Ω，可承受 500V AC/60s 耐压测试，无击穿、无打火，充分满足车载、医疗、工业等高安全等级设备的应用标准。

三、车规级全域品控，全工况稳定可靠

全系 LED 背光刚挠结合板严格遵循 IATF16949 车规生产体系，每批次均完成机械性能、温湿度耐受、电气性能及防腐防潮等全维度可靠性抽检，确保从容适配各类复杂恶劣工况，保障终端设备长期稳定运行。

宽温耐候，无惧冷热冲击

高 Tg 刚性基材可耐受 3 次 260℃无铅回流焊峰值温度，常规工作温区覆盖 -40℃~125℃。经 1000 次高低温循环及极端冷热冲击测试，产品导通阻抗变化低于 5%，板面无起泡、无分层、无开裂，完美适用于车载、厨电等温差剧烈波动的应用场景。

防腐防潮，长效抗侵蚀老化

沉金镀层搭配高附着力哑光黑阻焊，百格测试不掉油，高温不黄变，无杂光反射。车载与厨电专用版本通过 48 小时中性盐雾测试，并在 85℃/85% RH 高温高湿环境下持续老化 1000 小时，线路与焊盘无锈蚀、阻抗无异常漂移，抗腐蚀及抗老化能力突出。

全流程闭环品控，严控微米级公差

品牌实行全流程闭环品控，所有原材料（基材、薄膜、铜箔、粘结片、电镀药水等）全批次入料检测；刚挠压合、微盲孔电镀、细线蚀刻、阻焊印刷等关键工序分段控温控压，精准管理工艺参数。成品经 AOI 光学扫描、飞针阻抗全测及尺寸全检，软硬分界公差控制在 ±0.1mm，定位孔公差低至 ±0.05mm，确保整机装配高精度贴合。

四、四大核心应用赛道，精准匹配终端升级需求

车载 Mini LED 显示（核心主力赛道）

适配新能源汽车中控屏、全液晶仪表、后排娱乐屏及流媒体后视镜等车载显示终端。柔性段可贴合车内异形曲面结构，具备抗震动、耐反复弯折及超宽温耐候优势，适应整车复杂行车工况；多路高精度 LDU 分区调光有效提升车载屏幕 HDR 画质，产品已深度配套头部车企 Tier1 背光模组供应链。

高端智能厨电

全面适配 IH 电磁电饭煲、嵌入式蒸烤箱、智能冰箱触控背光面板等设备。一体化结构取消外接排线，彻底解决翻盖铰链长期弯折失效问题；耐高温、高湿及抗水汽侵蚀，哑光黑阻焊消除屏幕反光、优化操作体验，同时精简内部结构，大幅降低线路故障与售后返修概率。

商用/工业显示设备

适用于自助收银终端、户外广告机、工业触控屏、医疗影像显示器等专业设备。软硬一体集成设计大幅压缩内部堆叠空间，支撑终端超薄窄边框外观；大电流铜层可承载高密度 Mini LED 灯珠，支持 7×24 小时不间断稳定点亮，精准分区控光充分满足商用、工业及医疗领域对高清显示与高稳定运行的双重需求。

便携消费电子显示

适配笔记本背光、折叠数码设备、相机取景屏、便携游戏机等轻量化消费电子产品。超薄 PI 柔性段助力设备轻薄化、小型化迭代，低阻抗均匀背光线路配合万次弯折耐久性能，可适应狭小腔体复杂走线布局，兼顾外观质感、结构适配性与长期使用寿命。

此外，产品可灵活拓展至机载特种显示、VR 智能穿戴、楼宇门禁触控面板等新兴领域，支持按需定制软硬分区布局、LDU 通道数量及拼版规格（标准 1 拼 2，可个性化改款），全面匹配客户的差异化定制需求。

五、百能云板：全链路精密刚挠 PCB 定制智造服务商

作为深耕特种精密 PCB 领域的专精特新智造平台，百能云板布局深圳、江西两大智能生产基地，月产能突破 10 万㎡，拥有 200 人以上专业研发团队，具备刚挠结合板自主研发、工艺迭代及批量量产的全链条交付能力，专注攻克显示、车载、工业电子领域高难度特种线路板制造难题。

针对 LED 背光刚挠 PCB 产品，我们提供全流程、一站式定制化智造服务：

DFM 前置设计校验：上传设计文件即可快速输出应力、布线、弯折风险分析报告，提前规避量产隐患，优化结构与布线方案。灵活高效交付：支持快速样板打样、中小批量试产及大批量稳定排产，同步配套完整的弯折、高低温、盐雾等可靠性检测报告。

全流程可追溯：全程留存 AOI 扫描原图、阻抗测试日志及可靠性原始检测数据，满足车规、医疗行业高标准审计与溯源要求。

全品类工艺覆盖：可配套 HDI 盲埋孔、厚铜、沉金、哑光特种阻焊等定制工艺，一站式满足 Mini LED 背光线路载体的各类工艺需求。

当前，Mini LED 显示行业持续向高集成、高可靠、轻量化、高画质及低成本方向演进，传统分体式背光线路方案的结构性短板愈发凸显，已难以匹配终端产品的高端升级节奏。

百能云板 LED 背光型刚挠结合板，凭借一体化结构壁垒、车规级精密制程与全场景可靠性能，打通从线路基板到终端整机的价值链路，助力背光模组厂商与显示品牌实现产品差异化升级、品质跃升与长期成本优化。

如需车载、厨电、商用显示专用刚挠背光板样板测试或批量定制，敬请即刻对接百能云板技术团队，获取专属 Mini LED 背光线路一体化解决方案。

百能云板 —— 专做别人搞不定的 PCB 板！
