高频射频（罗杰斯）PCB设计与加工工艺技术规范

一、微波与射频电磁波定义及频段划分

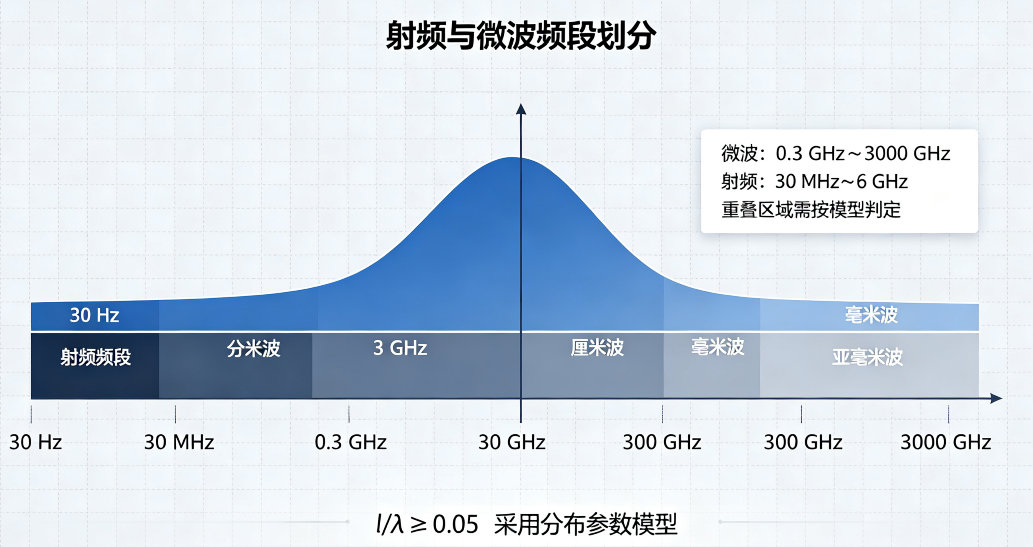

微波是基于电磁频谱定义的电磁波，其波长范围为 1 m～0.1 mm，对应频率范围为 0.3 GHz～3000 GHz。该频段可进一步划分为四个子波段（含上限，不含下限）：分米波（0.3 GHz～3 GHz）、厘米波（3 GHz～30 GHz）、毫米波（30 GHz～300 GHz）及亚毫米波（300 GHz～3000 GHz）。需说明的是，部分行业文献中微波定义不含亚毫米波频段。微波具备五大典型物理特性：似光性、似声性、穿透性、非电离性及信息性。

射频（RF）则是面向工程应用定义的电磁波类别，特指适用于无线电通信的电磁波，其频段划分尚无完全统一的行业标准，主流界定区间为 30 MHz～3 GHz 或 300 MHz～40 GHz，与微波频段存在重叠。从频谱划分角度，射频电磁波波长范围为 1000 m～1 m，对应频率范围为 30 Hz～300 MHz。射频与微波之间并无严格刚性分界，且随半导体工艺及 PCB 设计技术的进步而持续动态调整。本规范所涉及的高频射频 PCB，即针对射频频段信号设计的专用高频印制电路板，且特指采用罗杰斯（Rogers）高频板材的 PCB。

二、高频射频PCB频段界定与电路模型选型准则

高频射频 PCB 传输线电路模型分为集总参数模型与分布参数模型，工程上以临界判定准则

l$/\lambda \ge 0.05$l/λ≥0.05 作为区分依据，其中 ll 为传输线几何长度，λλ 为信号工作波长。

本规范规定：凡采用分布参数模型的射频模拟信号传输线电路，统称为射频链路。

结合工程实际，常规射频 PCB 走线最大几何长度通常不超过 50 cm，对应最低设计管控频率可取 30 MHz；行业普遍将 3 GHz 以上频段界定为纯微波频段，可作为射频 PCB 常规设计频率上限参考。同时，考虑 PCB 量产工艺极限（最小元件间距 0.5 mm），理论最高适配频率可达 30 GHz，但该超高频段对常规射频 PCB 工程设计的参考价值有限，不作为本规范常规管控频段。

综合频段重叠特性、工程实用性及量产工艺适配性，本规范明确：高频射频（罗杰斯）PCB 适用信号频段为 30 MHz～6 GHz 模拟射频信号；电路模型选型严格依据

 l/λ≥0.05l/λ≥0.05 判定条件，结合实际走线长度与工作波长，灵活选用集总参数模型或分布参数模型。

三、高频PCB基材与导体材料技术要求

罗杰斯高频板介电常数相对较高，电磁波在介质内部传播速度低于自由空间速度，同等频率下介质内工作波长更短，信号传输对基材及导体的物理、电气参数敏感度显著提高。因此，高频 PCB 对材料性能精度要求远高于普通 PCB。

3.1 介质基片（罗杰斯高频板）要求

罗杰斯高频介质基片需满足以下核心指标：

介质损耗正切值极低，且在额定工作频率及温度区间内介电常数稳定，无显著漂移；

具有高导热系数与高表面平整度；

与铜箔导体层附着力强，贴合稳定性优异，能够长期稳定承载高频信号，杜绝因参数波动引发的信号衰减、相位失真及传输异常。

3.2 导体金属材料要求

PCB 导体铜箔材料需满足：

导电率高、电阻温度系数小，以最大限度降低高频传输损耗；

与介质基片结合力优异，无分层、起皮或脱落缺陷；

可焊性优良，适配常规回流焊、压焊及超声焊工艺，保障器件焊接电气连接的长期可靠性。

四、高频射频PCB走线设计核心准则

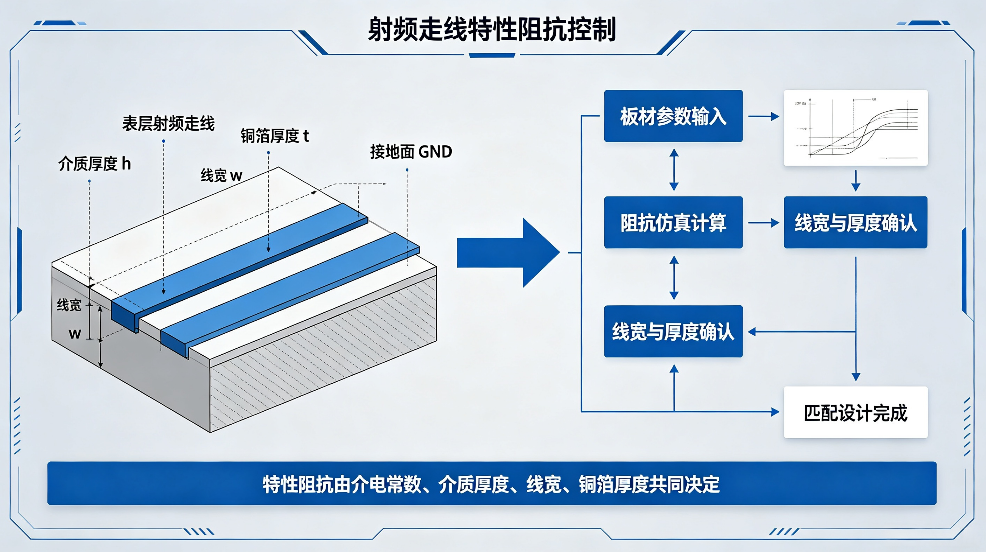

高频射频 PCB 印制线设计，除满足通用 PCB 按载流能力确定线宽的要求外，核心管控要点在于特性阻抗控制与精准阻抗匹配。高频射频信号对阻抗偏差高度敏感，阻抗失配将直接导致信号反射、插入损耗增大、波形失真及驻波比超标等问题。因此，设计与生产阶段须全程精准管控印制线特性阻抗。

印制线特性阻抗由板材介电常数、介质厚度、走线线宽及铜箔厚度等参数共同决定。设计人员须熟练掌握罗杰斯高频板材的电气及物理参数，以完成精准阻抗匹配设计。

高频 PCB 介质厚度行业标准单位为英寸，常规标准厚度包括 0.127 mm、0.254 mm、0.508 mm、0.762 mm、1.016 mm 及 1.524 mm。实际项目选型时，板材厚度必须以射频阻抗仿真计算结果为唯一依据，严禁随意选型。

五、射频PCB焊盘表面处理工艺选型规范

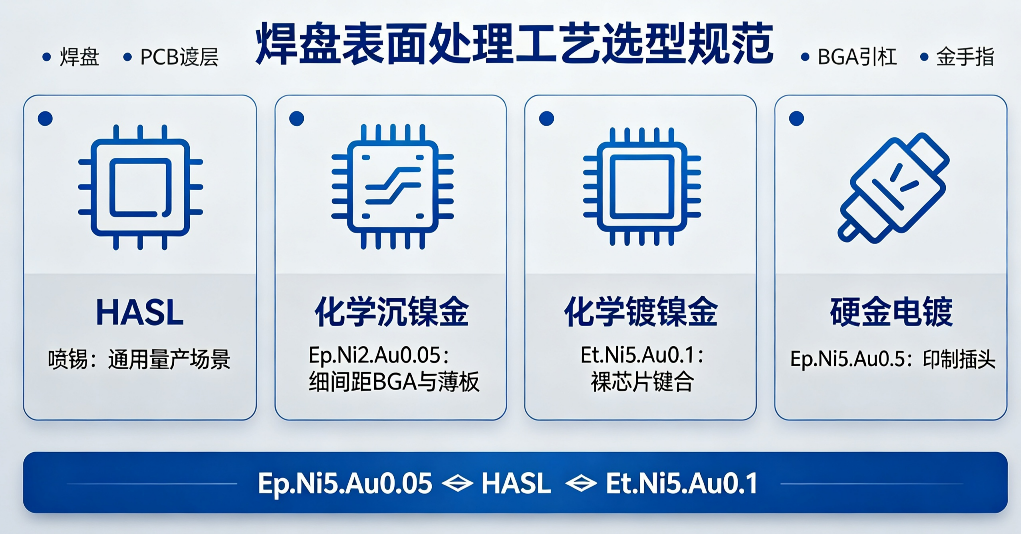

结合高频传输特性、器件封装形式、应用场景及成本管控需求，射频 PCB 焊盘表面处理工艺分为以下四类标准方案，各工艺适用场景及技术要求如下：

5.1 通用场景工艺

通用场景射频 PCB 可采用热风整平喷锡铅合金（HASL）工艺，要求锡层表面平整、无露铜、无氧化、无针孔，确保板材出厂后 6 个月内可焊性满足量产要求。若需优化高频趋肤效应并降低工艺污染，可优先选用化学镀金工艺或有机保焊膜（OSP）工艺。

5.2 细间距、薄板器件工艺

对于搭载 0.5 mm 间距 BGA 等细间距器件，或板厚 ≤ 0.8 mm 的罗杰斯高频 PCB，优先采用化学沉镍金工艺（工艺标号：Ep.Ni2.Au0.05）。常规 OSP 工艺存在可焊存储周期短、表面易发粘、多次焊接耐受性差等缺陷，高频射频 PCB 场景下暂不推荐使用。

5.3 裸芯片与按键板专用工艺

对于需采用热压焊、超声焊（Bonding 工艺）的裸芯片，或集成按键结构的射频主板，必须采用高精度化学镀镍金工艺（工艺标号：Et.Ni5.Au0.1）；通用量产产品可采用整板镀金工艺（工艺标号：Ep.Ni5.Au0.05）。其中，Et.Ni5.Au0.1 工艺镀层平整度高、厚度均匀性好、耐焊接热性能优异，适配高精度芯片焊接场景；Ep.Ni5.Au0.05 整板镀金工艺成本更低，板面一致性及亮度良好，适配常规批量产品。成本对比方面，高精度化学镀镍金工艺成本高于 HASL 喷锡工艺，整板镀金工艺成本则低于 HASL 喷锡工艺。

5.4 印制插头专用工艺

PCB 印制插头部位须采用硬金电镀工艺，镀层为镍钴掺杂金合金，金纯度 99.5%～99.7%，标准镀层厚度 0.5 μm～0.7 μm，标准工艺标号：Ep.Ni5.Au0.5。

镀层厚度与插拔寿命的匹配标准为：0.5 μm 镀层可耐受 500 次插拔循环，1.0 μm 镀层可耐受 1000 次插拔循环，可根据产品使用频次与寿命指标合理选型。

六、高频PCB加工精度控制要求

高频射频 PCB 量产加工的核心管控指标为特性阻抗精度，其关键影响因素为基板半固化片树脂含量的均匀度。不同 PCB 厂商的层压及成型工艺参数差异，会导致半固化片熔融粘度与固化程度不一致，进而造成绝缘层厚度偏差，最终引发介电常数偏移及阻抗精度超差。

因此，高频多层 PCB（包括高频纯压板及高频混压板）实现高精度量产，必须确保板材供应商与 PCB 生产厂商之间的工艺联动匹配，严格统一半固化片树脂含量指标、层压曲线及成型工艺参数，以保证基板介电特性稳定，从而实现阻抗精度的可控性。详细工艺匹配标准参见附录 C。

七、射频元器件选型与焊接工艺要求

7.1 器件平整度与封装要求

射频核心器件（如压控振荡器 VCO、功率放大器、滤波器等陶瓷封装模组）的表面平整度公差须 ≤ 0.005 inch，以避免器件贴合不良引发虚焊、空焊及信号传输损耗异常。在研发选型阶段，对于新型封装或兼容替代射频器件，须提前与工艺部门对接，完成可制造性与可焊性验证，规避封装适配风险。

7.2 器件镀层与焊接质量要求

应严格管控射频器件焊接端镀层的材质与厚度。焊端镀银陶瓷器件属于高风险焊接器件，极易出现空焊、冷焊及虚焊缺陷，生产过程须精准管控回流温度曲线、焊接保温时间及焊接环境温湿度，以确保焊点电气连接与机械可靠性。

7.3 器件电性能公差要求

射频无源器件的电气公差直接决定射频电路的整体性能一致性。试验验证表明，当器件电气公差大于 5% 时，电路分布参数将出现显著离散化，导致射频信号稳定性下降及批量产品性能一致性变差。因此，器件选型时应优先选用电气公差 ≤ 5% 的高品质无源器件，以保障电路性能最优及量产一致性。

7.4 射频连接器技术要求

射频连接器镀层标准：中心接触引脚及数字信号引脚镀金层厚度为 30 μinch～50 μinch，底层镀镍层厚度为 50 μinch～150 μinch；SMT 连接器与 PCB 焊盘接触部位的尺寸公差须严格管控为 0～-0.002 inch，以保证接触紧密、阻抗连续、连接可靠，避免高频接触损耗与信号抖动。

八、射频PCB布局布线核心规范

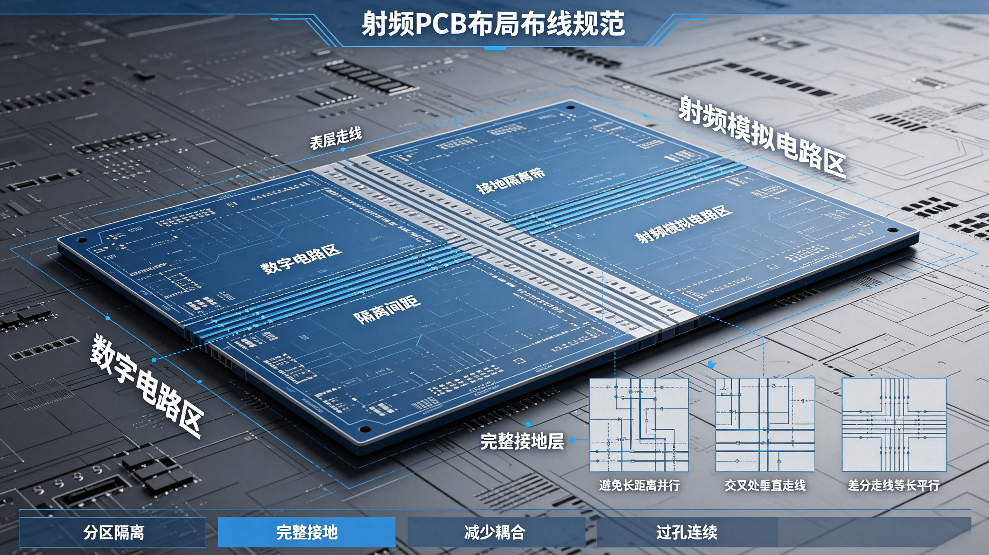

为抑制数字信号与射频模拟信号之间的串扰，降低容性耦合及感性耦合带来的信号损耗与干扰，保障高频信号传输完整性，射频 PCB 布局布线须严格遵循以下标准化准则：

分区隔离布局：严格划分数字电路区域与射频模拟电路区域，增大异类型电路之间的布局间距，禁止数字信号线与模拟射频信号线跨区域穿插布线，从源头抑制跨域信号串扰。

表层走线、完整接地：射频信号线优先布置于 PCB 表层，走线正下方须为完整、无镂空、无断槽的实心大面积接地层，以确保接地屏蔽完整性，降低辐射发射与外界干扰耦合。

交叉布线管控：当射频走线与其他信号线无法避免交叉时，最优方案为在两类走线之间布设接地隔离带，并与主地可靠连通；次选方案为采用垂直十字交叉走线，以最大限度减小信号耦合面积，抑制容性干扰。

走线并行与接地优化：射频走线应尽量避免长距离并行布线；确需并行时，两条走线之间须增设专用隔离地线，并均匀布置接地过孔，保证接地连续性与屏蔽有效性。单根射频走线周边应密布接地铜皮，并通过过孔与主地可靠连通。

差分走线标准化设计：射频差分走线采用等长平行布线结构，两条差分线外侧布设接地隔离地线，地线全程均匀布置接地过孔；须严格按照器件规格要求设计差分线特性阻抗，以保证差分信号传输的一致性及抗干扰能力。
