高频PCB打样五大核心技术难题及解决方案（附真实落地案例）

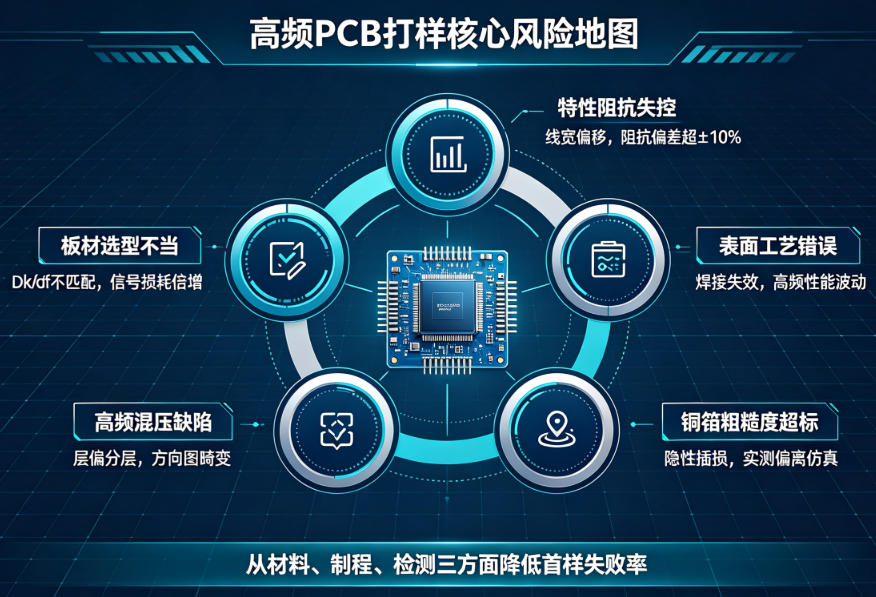

引言：高频PCB打样的核心痛点究竟在哪？
5G通信、毫米波雷达、卫星导航、高速光模块等高端设备的性能上限，核心取决于高频PCB的工艺精度与材料稳定性。相较于常规FR-4电路板，高频PCB对基材物理特性、制程公差、工艺匹配度的要求跃升了不止一个数量级，绝非普通PCB产线的简单延伸。
行业通常将工作频率 的电路板归为高频PCB范畴。当信号频率进入 级别，板内走线已不再是普通的导电通路，而是高精度信号传输线。此时，三个关键物理参数直接决定设计成败：
介电常数
介电常数（Dk）与损耗因子（Df） —— 主导信号传播速度与介质衰减；
热膨胀系数（CTE） 与铜箔表面粗糙度（RMS） —— 主宰阻抗一致性及长期可靠性。
打样过程中，基材选型失当、阻抗失控、表面工艺不匹配，往往直接引发信号衰减超标、通信距离缩水、焊接失效乃至性能随温度剧烈漂移等连锁问题。
百能云板作为深耕高精密、高难度、特殊工艺PCB制造的“专精特新”企业，拥有26年量产经验与200人专业技术团队。依托深圳、江西两大智能化生产基地，月产能达10万㎡。本文基于一线工程实战经验，深度拆解高频PCB打样五大典型技术难题，并提供可落地的设计与制程解决方案。
难题一：板材选型不当 —— 基材适配错位，整机性能大幅衰减
1. 问题表现
高频PCB打样后普遍暴露信号插损（Insertion Loss）严重超标、高频衰减显著、通信距离远不及设计值。即便更换多家板厂重复试制，故障依旧重现。
2. 根因分析
常规FR-4板材的 Dk 为 4.2~4.8，Df 为 0.015~0.025，在高频工况下介质极化损耗急剧上升，极易将高频信号能量转化为热能，造成波形畸变与大幅度能量耗散。高频专用板材则必须同时具备低介电常数、低损耗因子以及优异的宽温宽频稳定性，三者缺一不可。
3. 解决方案

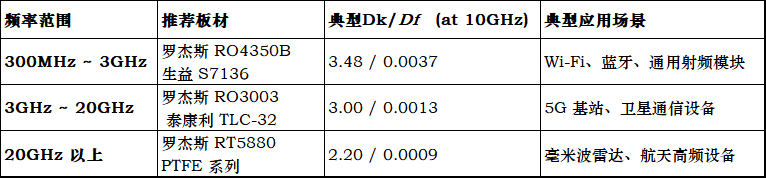

严格按照工作频率梯度匹配专用高频板材，兼顾性能与成本：
选材核心口诀：
工作频率越高，板材 、须越低。成本敏感型场景：优先选用生益、华正等优质国产高频基材；
高精度关键场景（5G/毫米波/航天）：推荐罗杰斯（Rogers）、泰康利（Taconic）等成熟进口板材。
4. 真实落地案例
项目背景：某客户 5.8GHz RFID 天线项目，初期采用普通 FR-4 板材打样。
故障表现：天线增益较仿真值低 3dB，实际通信距离缩减 50%。
解决方案：百能云板技术团队介入，将基材更换为罗杰斯 RO4350B，并同步重新匹配阻抗参数。
最终效果：天线增益与通信距离均达标，项目一次通过验收。
难题二：特性阻抗失控 —— 参数偏移超标，信号完整性失效
1. 问题表现
PCB 实测阻抗与设计目标值偏差超过 ，引发严重的信号反射与驻波比（VSWR）恶化，外在表现为设备接收灵敏度不足、整机通信异常甚至无法建立链路。
2. 根因分析
高频特性阻抗（）由介质厚度（）、介电常数（）、线宽（）、线距（）及铜厚（） 共同决定。普通板厂的线宽公差往往仅控制在 ，但高频信号对走线几何尺寸极度敏感：
在 GHz 频段，如此偏移量足以直接触发信号完整性失效。
3. 解决方案
设计端优化：
采用 Polar SI9000 或 ADS 等专业高频电磁场仿真工具进行阻抗预计算与参数扫描；
设计时预留 10%∼15%的参数余量，以覆盖板材批次间及制程的自然波动；
高频核心走线遵循“短、直、匀”原则，严禁锐角与直角走线，消除阻抗不连续节点。
制程端管控：
百能云板配置精密曝光与真空蚀刻设备，线宽控制精度达 ±0.02 mm，阻抗最大误差稳定收束在±2%以内；
每批次出货均配套 TDR（时域反射计）阻抗测试报告，实现数据可追溯。
4. 真实落地案例
项目背景：某客户 7GHz 射频功分器项目，前期在常规板厂打样。
故障表现：中心频率偏移高达 300MHz，功能完全失效。
解决方案：转由百能云板生产，制程严格执行高精度公差控制（线宽 ±0.01mm，介质厚度 ±0.025 mm）。
最终效果：阻抗稳定锁定在 50±2.5 Ω，频率偏移压缩至 50MHz以内，指标全面优于设计预期。
难题三：表面工艺选型错误 —— 焊接可靠性差，高频损耗异常波动
1. 问题表现
PCB 焊盘可焊性不足，SMT 阶段频发虚焊、假焊；或焊接外观完好，但实测高频插损异常抬升，且批次间一致性极差，难以量产。
2. 根因分析
高频信号传输存在显著的“趋肤效应”（Skin Effect），电磁能量主要集中于导体表面极薄层内。因此，表面处理层的材质、厚度及平整度直接影响损耗表现：
喷锡（HASL）：表面平整度差，高频下信号传输路径紊乱，损耗急剧增加；
化学镍金（ENIG）：镍层具有磁性，会干扰高频电磁场分布，同时镍的电阻率较高，引入额外的趋肤损耗。
3. 解决方案

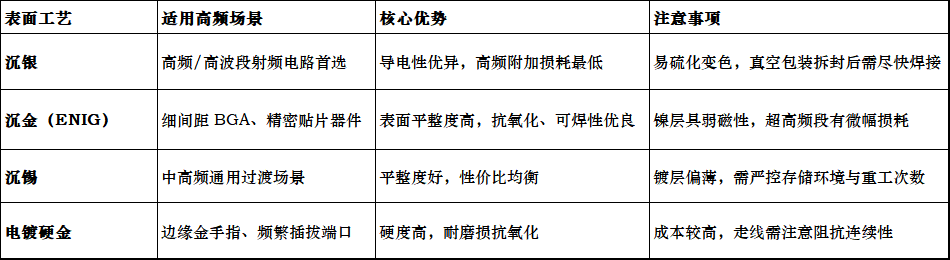

必须结合工作频率与器件引脚间距，进行针对性选型：
选型黄金法则：
纯射频/天线电路 → 沉银；
精密密脚器件高频板 → 沉金；
插拔触点结构 → 电镀硬金。
4. 真实落地案例
项目背景：某车企 28GHz 毫米波天线项目，初期采用常规沉金（ENIG）工艺打样。
故障表现：因镍层磁性引入额外高频插损，天线增益较仿真值低 1.5dB，未通过车规级认证。
解决方案：百能云板建议将表面工艺变更为沉银（Immersion Silver）重新打样。
最终效果：附加损耗彻底消除，天线增益恢复至设计标准，顺利通过车规严苛测试。
难题四：高频混压工艺缺陷 —— 层间对位偏移，整机稳定性不足
1. 问题表现
在罗杰斯/PTFE 高频板材与 FR-4 混压的多层板中，极易出现层间对位偏移（Misalignment）、介质厚度不均，甚至在过回流焊后发生分层爆板，导致整批报废。
2. 根因分析
高频板材（尤其是 PTFE 树脂体系）与 FR-4 的热膨胀系数（CTE） 和弹性模量差异显著。压合过程中：
两种材料涨缩特性不一致，热应力集中引发层间滑移与板弯翘曲；
PTFE 材料质地软、流动性差，常规压合工艺易产生微气泡，导致介质层厚度均匀性恶化。
3. 解决方案
设计端优化：采用对称性叠层结构，平衡混压过程中的不对称热应力；多层板对位标靶预留充足补偿余量。
制程端管控：
百能云板采用定制分步压合工艺（分段式温升曲线与压力补偿机制），先定型高频核心层，再叠层混压 FR-4，有效规避因材质涨缩差异导致的滑移；
高精度对位控制将混压板层间公差稳定约束在 ±75μm以内，彻底杜绝分层、气泡与翘曲；
出货配套金相切片分析报告，量化验证压合质量与对位精度。
4. 真实落地案例
项目背景：某客户 4 层 RO3003 + FR-4 混压多层板项目。
故障表现：首批在其他渠道打样，层偏超过 150μm，导致天线辐射方向图严重畸变。
解决方案：百能云板通过分步压合工艺优化，将层偏降至 50 μm 以内。
最终效果：天线辐射方向图对称性完全恢复，混压多层板达到量产可靠性标准。
难题五：铜箔粗糙度超标 —— 隐性传输损耗，实测与仿真严重偏差
1. 问题表现
高频板实测插损较仿真值高出 。即便更换了高档板材、优化了布线拓扑，该隐性损耗依旧顽固存在。
2. 根因分析
高频电磁波在导体中传输时，其穿透深度（趋肤深度 δ）极小，电流仅沿铜箔表层极薄区域流动。若铜箔表面粗糙度过大，高频电流被迫沿微观波谷起伏迂回，实际传输路径被无形拉长，导致导体损耗（Conductor Loss）成倍上升。
常规电解铜箔（ED）粗糙度 RMS通常为 2∼3 μm，在 10 GHz 以上频段会引入显著的额外损耗。
3. 解决方案
在 10GHz及以上的毫米波高频场景中：优先选用 RMS为 0.3∼0.5 μm 的压延铜箔（RA）或超低粗糙度电解铜箔（HVLP），从材料源头削减导体损耗；
百能云板支持 0.5oz ~ 1.0oz 多种规格的高档低粗糙度铜箔，并可提供铜箔微观形貌及粗糙度检测报告，供设计验证。
4. 真实落地案例
项目背景：某客户 77GHz 车载毫米波雷达天线项目，仿真设计插损为 0.8dB。
故障表现：初次打样采用常规 2.5 μm 粗糙度电解铜箔，实测插损高达 1.6dB，雷达测距性能不达标。
解决方案：百能云板建议替换为 0.4 μm 超低粗糙度压延铜箔（RA）。
最终效果：实测插损降至0.9 dB，与理论仿真值高度吻合，顺利通过车载极端工况测试。

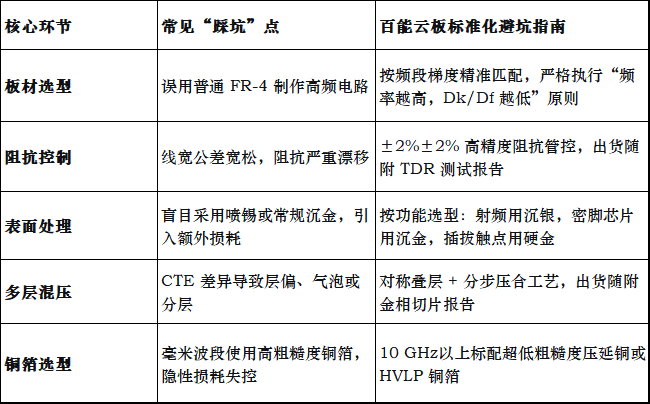

总结：高频PCB打样核心避坑指南
高频PCB的性能差距，不仅源于走线布局，更取决于材料、公差与工艺的微观把控。以下为关键环节的避坑对照：
高频与毫米波电路对基材参数、铜箔物性、层压精度及表面工艺高度敏感。百能云板现可实现 4~24层高频板精密加工，全面覆盖 6 GHz∼70 GHz 高频板、毫米波天线板、陶瓷/PTFE 基高频板等特殊工艺产品，为前沿研发项目提供从打样到量产的全程技术护航。
