功率半导体陶瓷基材怎么选？一文读懂 DBC/AMB 基板底层材料逻辑

随着新能源、储能与车载功率器件持续向大电流、高功率密度方向演进，陶瓷基板作为功率模块的“散热骨架”，直接决定了器件的散热能力和长期可靠性。不同陶瓷材料在热导率、介电性能、热膨胀系数等方面差异显著。本文系统梳理主流陶瓷基材的性能特点、适用场景与选型要点，为 DBC、AMB 基板的工程选型提供实用参考。

功率半导体是新能源汽车、光伏储能、工业电源及高速激光设备中的核心器件。随着功率密度持续攀升，芯片产生的热量若不能及时导出，将直接导致结温超标、热循环开裂乃至器件提前失效。陶瓷基板承担着绝缘、导热、线路承载三大核心职能，是连接芯片与散热壳体之间的关键桥梁。目前市面上可选的金刚石、氮化铝、氮化硅、氧化铝、氮化硼等陶瓷材料，性能跨度极大，许多硬件工程师在选型时容易陷入“唯热导率论”的误区。

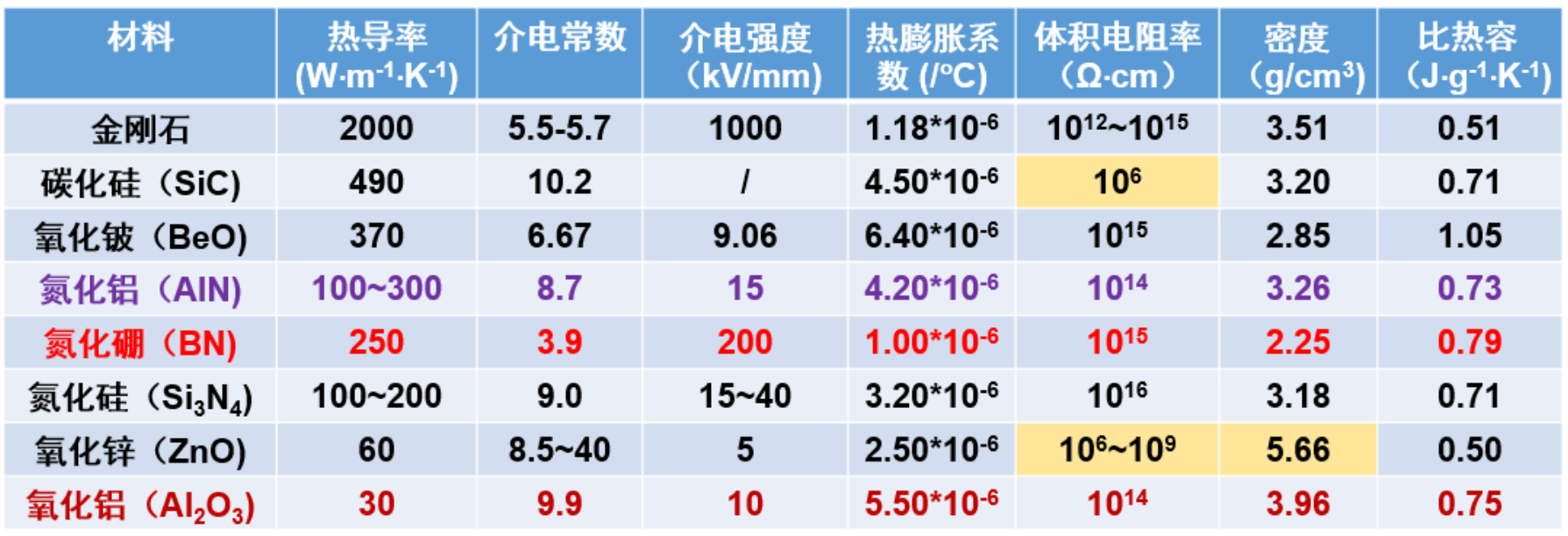

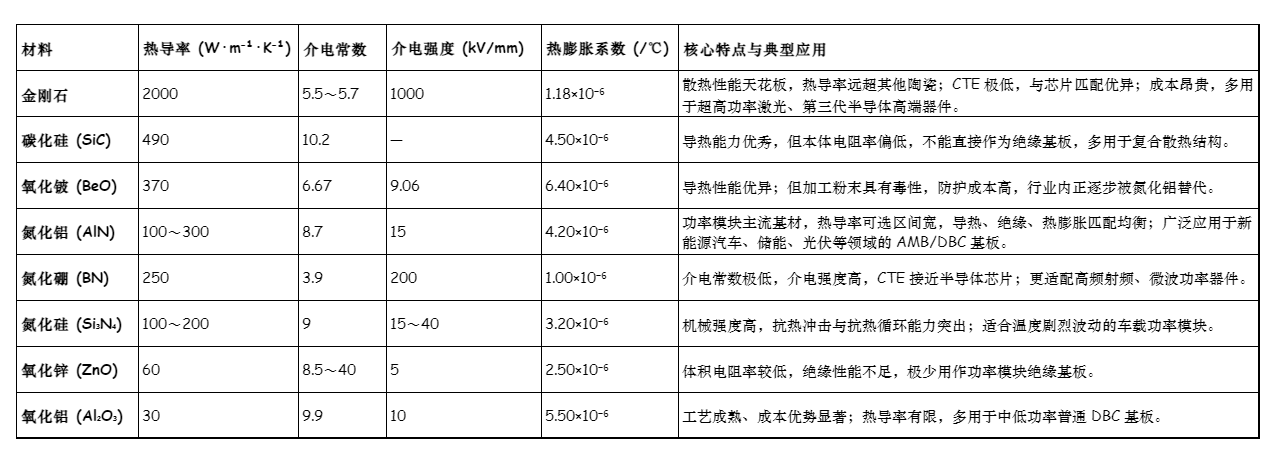

主流陶瓷基材核心性能对比

工程选型核心要点

1. 散热能力梯队

金刚石在热导率上断层领先，其后依次为碳化硅、氧化铍；而在大规模工业量产场景中，氮化铝（AlN）是平衡性能与成本的主流选择；氧化铝热导率最低，优先适用于中低功率场景。

值得留意的是，同一种材料的性能并非固定值。以氮化铝为例，普通牌号的热导率约为 120～180 W/m·K，而高纯度牌号可做到 260～300 W/m·K。选型时务必向基板厂商确认具体牌号参数。

2. 热膨胀匹配——决定模块寿命的关键

功率模块在反复通断过程中会经历大量冷热循环。若陶瓷基板的热膨胀系数（CTE）与 SiC、Si 芯片差异过大，金属-陶瓷界面易萌生微裂纹，最终导致脱层失效。

氮化硼、氮化硅的 CTE 较低，与芯片匹配度好，抗热循环性能优异；

氧化铝的 CTE 偏大，在大功率、频繁冷热冲击工况下，失效风险会显著升高。

3. 介电特性——区分功率与高频场景

氮化硼（BN）介电常数仅 3.9，高频损耗小，在射频微波领域优势突出；

氧化铝、氮化铝、氮化硅的介电常数在 8.7～9.9 之间，更契合电力电子功率模块的高压绝缘需求。

4. 避坑提醒

碳化硅（SiC）、氧化锌（ZnO）本体绝缘性能不足，不可直接用作绝缘基板，需搭配复合绝缘层使用；

氧化铍（BeO）粉尘具有毒性，研磨切割工序须配备全套密闭防护设施，新项目应优先考虑替代方案；

切勿只盯着热导率这一项指标，基板的长期可靠性是导热能力、绝缘性能、CTE 匹配、机械强度、制造成本以及工艺可行性的综合权衡结果。

不同应用场景选型参考

车载功率模块、储能变流器：优先选用氮化铝（AlN）；若工况冲击剧烈、可靠性要求极为严苛，可选用氮化硅（Si₃N₄）基板。

射频微波高频器件：优先选用氮化硼（BN）。

中低功率电源、普通工业模块：追求成本效益时选用氧化铝（Al₂O₃）。

超高功率激光、特种第三代半导体器件：可评估金刚石基板（成本敏感型项目需谨慎核算）。

陶瓷基板的选型绝非“参数越高越好”。许多工程师习惯于将热导率作为首要甚至唯一判断依据，却往往忽略了热膨胀匹配、机械强度、量产可行性与综合成本等同样关键的因素。在实际项目中，应结合芯片类型、工作功率、温度循环条件及预算限制进行多维度评估，在此基础上再确定 DBC 或 AMB 基板的具体陶瓷材料方案，方能实现性能、可靠性与经济性的最佳平衡。
