HDI有芯板与HDI无芯板全维对比：叠构、制程、特性及应用解析

在PCB行业常规认知中，多层板通常以2、4、6、8层等偶数层结构为主流，但奇数层PCB并非空白——其仅存于HDI（高密度互连）板材体系，市场占有率约5%。两类产品的本质分野在于叠构逻辑：常规偶数层HDI板采用带芯板（Core）设计，而小众的奇数层HDI板则完全依赖无芯板（Coreless）工艺架构。

偶数层HDI板以传统芯板基板为结构核心，是产业界最成熟、应用最广泛的方案；奇数层HDI板则彻底舍弃芯板，凭借无芯工艺实现差异化性能。本文将从叠构、制程、厚度极限、优劣对比及应用格局等维度，系统阐述有芯与无芯HDI的技术边界与适用场景。

一、叠构差异：骨架体系决定结构基因

有芯与无芯HDI的根本区别，在于是否内置具备机械支撑、绝缘隔离及电气基础功能的实心芯板（Core），这一差异后续衍生出两者在性能、工艺及可靠性上的显著分化。

1. HDI有芯板结构

有芯HDI板沿用传统多层PCB的核心架构，以预制线路图形的覆铜板芯板（CCL Core）作为整板的“刚性骨架”，承担受力基础与电气基准层的双重角色。在此基础上，通过半固化片（PP）作为绝缘粘结介质，在芯板单侧或双侧逐次压合增层、制作微孔线路，最终形成高密度互连多层结构。

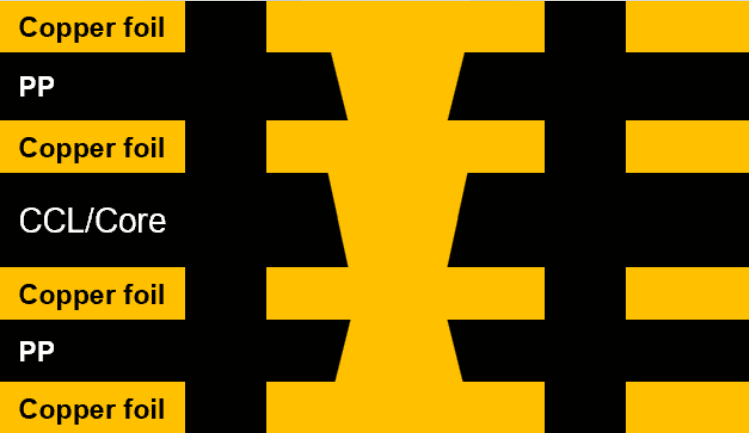

典型对称叠构为：铜箔–PP–芯板–PP–铜箔。对称设计可有效抵消压合应力，赋予板材优异的结构稳定性和抗翘曲能力，这也是有芯板量产良率高、尺寸稳定性好的根本原因，天然适配偶数层堆叠逻辑。

2. HDI无芯板结构

无芯HDI板完全取消实心芯板，全部以PP或ABF等超薄绝缘介质为基底，通过逐次压合增层工艺直接构建线路层，全程无刚性骨架支撑。

该结构打破了传统芯板仅能实现偶数层的限制，可灵活设计3层、5层等奇数层HDI。同时，由于省去了厚重的芯板基材，无芯板能够达成极致薄型化，是超薄高阶PCB的关键技术路径。

二、制程对比：成熟延续与创新突破

1. HDI有芯板：工艺成熟，兼容性优

有芯HDI板的制造工艺是传统多层PCB制程的延伸与升级，核心工序完全继承成熟技术体系，对现有产线设备兼容性极强。整体流程与常规多层板高度一致，无需大规模设备改造即可量产，投资成本低、风险小、过程可控，因此成为全球PCB厂商的绝对主选方案。

在层间互连方面，有芯板依托机械钻孔、激光镭射钻孔及垂直电镀填孔等成熟工艺，技术积淀深厚，良率稳定，足以满足中高端精密互连需求。

2. HDI无芯板：载体辅助，制程复杂

无芯板因缺乏刚性支撑，超薄基材无法直接完成精密线路制作与压合，因而必须引入可剥离载体（Detach Core）作为临时支撑——这是其核心制程特征。

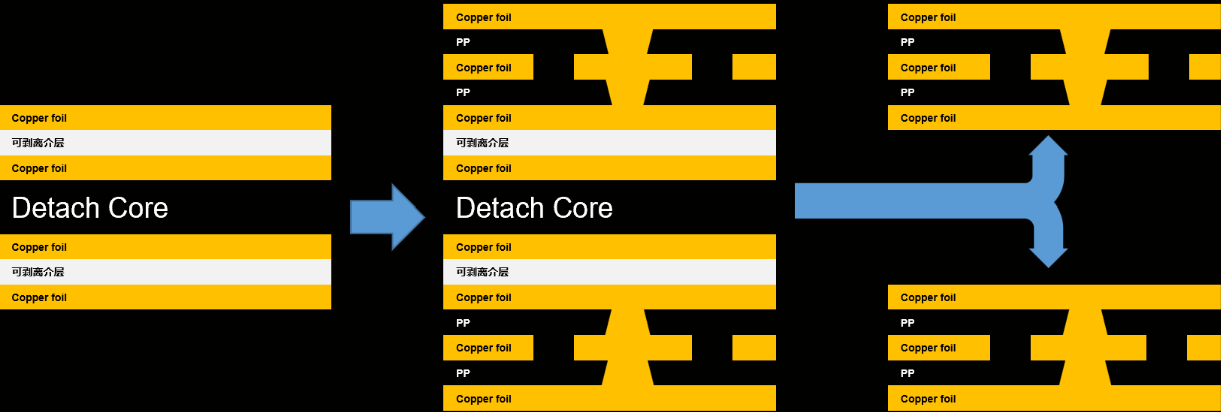

生产时，先在载体上下两侧同步完成多层线路压合与图形制作，构建出目标奇数层结构（如3层、5层），最终通过解胶及分板工序剥离载体，获得纯无芯超薄HDI板。相比有芯板，无芯板新增载体贴合、剥离及精密分板等环节，流程更冗长，对制程精度和翘曲管控要求显著更高。

三、板厚极限：薄型化能力层级分化

受芯板基材物理特性及主流设备加工能力的制约，两者在薄型化上存在明显代差。

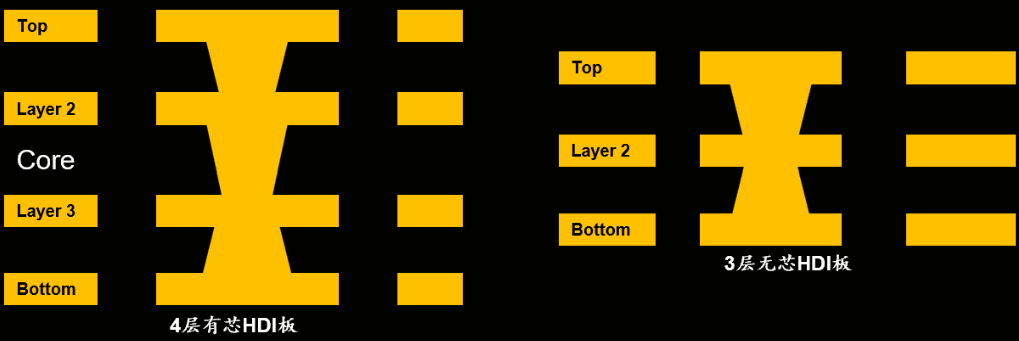

当前行业芯板（Core）极限加工厚度约40μm，稳定量产厚度普遍≥50μm。受此下限约束，常规4层任意层（Any-layer）有芯HDI板成品板厚最低仅约170μm，薄型化遭遇天然瓶颈。

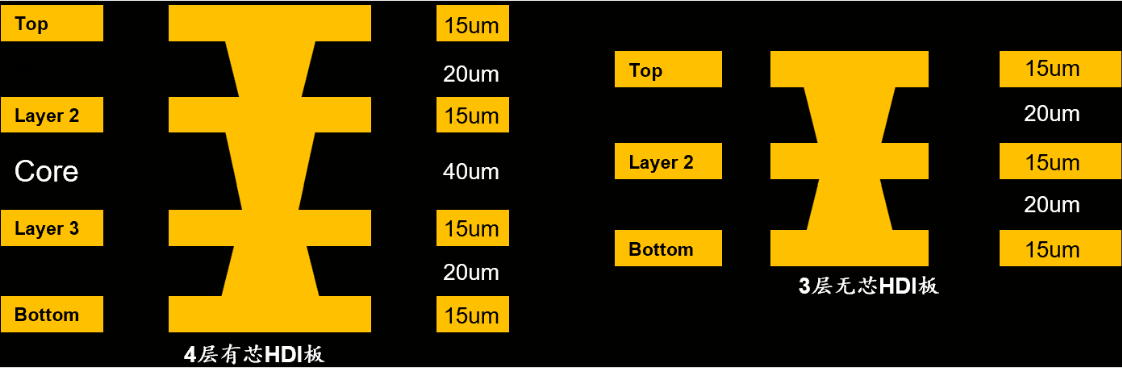

无芯板则因无需芯板支撑，且借助可剥离载体工艺，彻底突破了厚度限制。以3层无芯HDI为例，成品厚度可低至115μm，超薄优势极为突出，为极致轻量化的终端产品提供了可行方案。

四、优劣对比：性能与成本的理性取舍

1. HDI有芯板：高可靠、低成本、宜量产

优势：实心芯板提供强劲机械强度，抗弯折、抗冲击及耐湿热性能优异，翘曲可控，综合可靠性突出，可胜任严苛环境；同时工艺成熟、产线通用、良率高，边际成本低，规模化效益明显。

短板：芯板厚度限制导致无法做到极致轻薄，层数结构灵活性不足，难以匹配超高密度、超薄封装等前沿需求。

2. HDI无芯板：极致薄型、高密互连、适配高阶

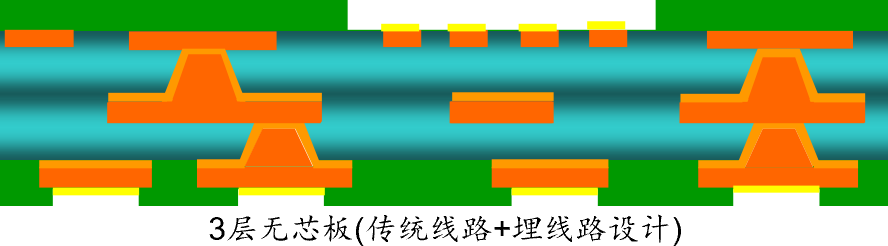

优势：无芯架构带来极致薄度，配合ABF等高频高速材料及精细线路制程，可实现更小线宽线距、更高布线密度、更低信号损耗，高频性能优越，是高阶高速数字与射频场景的理想选择；同时支持奇数层设计，满足特殊电路拓扑。

短板：缺乏刚性支撑，板体偏软，易产生翘曲，良率受翘曲控制影响较大；需额外载体物料及专属工序，产线改造、物料消耗和工时成本均远高于有芯板，不宜用于大产量通用型产品。

五、应用格局：通用主场与高阶赛道泾渭分明

当前HDI产业中，有芯板占据95%以上市场份额，是绝对主力；无芯板则为小众高阶补充，两者应用场景高度分化。

1. HDI有芯板主流应用

凭借高可靠性、高性价比及稳定量产能力，广泛覆盖对成本、可靠性和批量供应敏感的领域，包括智能手机主板、车载电子、工业控制、常规通信模块及消费电子终端等，是民用、工业及车用HDI市场的基石。

2. HDI无芯板主流应用

依托超薄、高密度及高频高速特性，聚焦高阶芯片封装与算力/射频模组，典型场景包括AI GPU显卡、高性能HPC服务器处理器、5G/6G高频基站芯片、ASIC矿机芯片及高端存储封装等超高精密领域。

六、技术演进：双向融合，边界持续扩展

有芯与无芯并非简单的替代关系，而是面向不同需求衍生的两条技术路线，且二者界限正随材料、设备及工艺进步而不断交融。

一方面，有芯HDI持续向轻薄化推进——采用更薄芯板基材、优化介质层堆叠，逐步缩小与无芯板的厚度差距；另一方面，无芯HDI通过增设辅助支撑层、优化压合应力管控及改进载体剥离工艺，持续改善翘曲问题，并逐步向更高层数、更大尺寸及更高可靠性应用延伸。

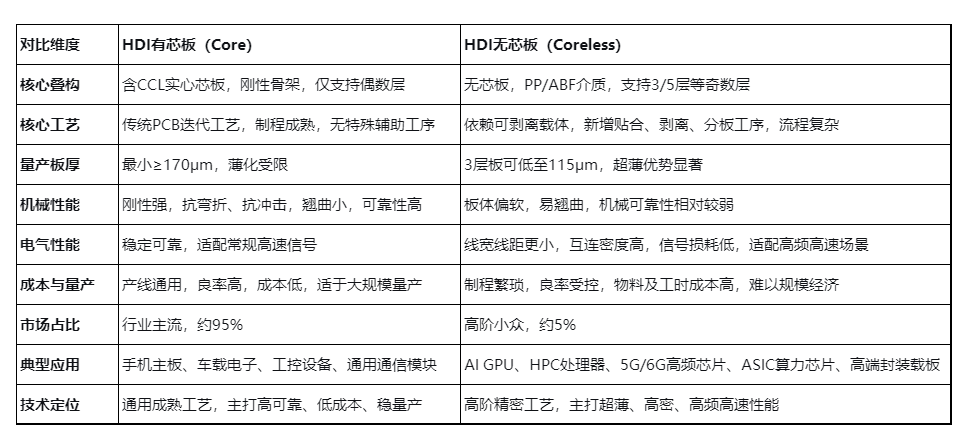

七、核心差异总览表

HDI有芯板是传统PCB工艺的稳健进化，核心价值在于高可靠性、经济性与量产便利性，适配绝大多数通用高密度互连场景，是行业供给的中流砥柱；HDI无芯板则是面向超薄化、高密度化及高频化需求的前沿产物，专攻高端芯片封装与算力/射频细分赛道。

随着基材技术、精密制程及管控手段的持续迭代，两类工艺将各自补齐短板，应用边界不断拓宽，最终形成“通用场景依赖有芯、高阶场景倚重无芯”的长期互补格局
