本文从导热物理机理、散热工程实测、CTE匹配、水解可靠性、加工工艺、金属化路线、成本结构与产业趋势等维度,系统对比分析氧化铝(Al₂O₃)与氮化铝(AlN)陶瓷基板在高速光模块中的应用选型。全文基于行业通用实测数据和工程经验,旨在为光模块热设计、封装工艺与供应链决策提供可落地的技术参考。核心结论:两者无绝对优劣,仅场景适配差异,形成分层共存的产业格局。
电子元器件失效中,约55%直接或间接由温度引发。行业通用经验表明:环境温度每升高2 ℃,器件整体可靠性下降约10%。随着光模块向高速化、高密度化演进,功耗呈指数级增长。主流产品功耗区间如下:

更严峻的约束来自封装尺寸:QSFP-DD、OSFP等主流封装外形由MSA协议严格锁定,模块功耗较早期产品提升近6倍,但散热表面积基本不变。这意味着热量无法通过扩大空间释放,只能沿芯片 → 键合层 → 陶瓷基板 → 散热器 → 空气这一固定路径传导。
在这条路径中,陶瓷基板承担导电布线、电气绝缘、热量输运、力学支撑四重功能,其材料性能直接决定模块的热管理上限与长期可靠性。
光器件还有一个专属隐性约束:DFB激光器波长温度漂移系数约为0.1 nm/℃。基板热阻越高,芯片结温越高,TEC(热电制冷器)的散热负载与功耗随之增大,进一步推高温升,形成温升↑→波长漂移↑→TEC功耗↑→温升再↑的恶性循环。
因此,陶瓷基板选型的本质,是对整模块热预算、应力预算、高频损耗预算的系统性分配,而非简单的材料替换。
核心选型结论(分层共存,非替代关系)
低成本、中低速、气密封装场景 → 优先选用氧化铝(Al₂O₃),性价比最优。
高热流密度、需匹配InP/Si/GaAs芯片CTE、50G+高速高频、高可靠性场景 → 优先选用氮化铝(AlN),性能兜底。

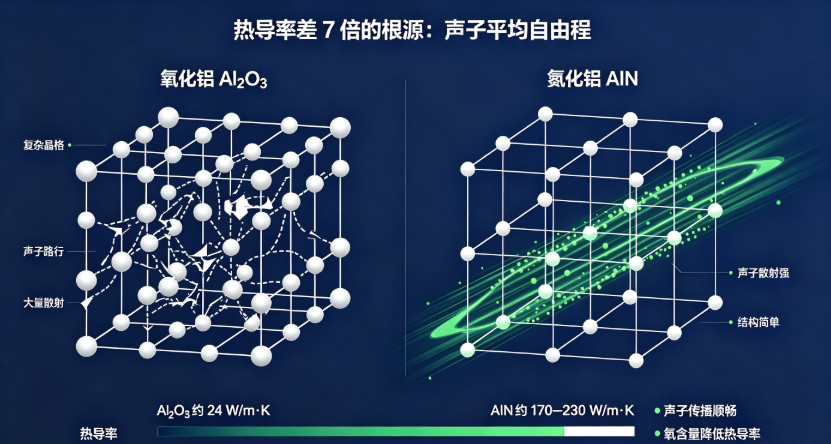

陶瓷材料缺乏自由电子,导热主要依赖声子(晶格振动量子)。声子传播阻力越小、平均自由程越长,热导率越高。两种材料的晶格结构差异,决定了性能的天然鸿沟。

由此形成连锁反应链:粉体受潮水解→引入氧杂质→晶格缺陷增多→声子散射加剧→热导率严重衰减。这也解释了为何AlN全产业链必须严格控湿、隔绝水汽、采用惰性气氛生产——这是理解其工艺复杂性的关键。

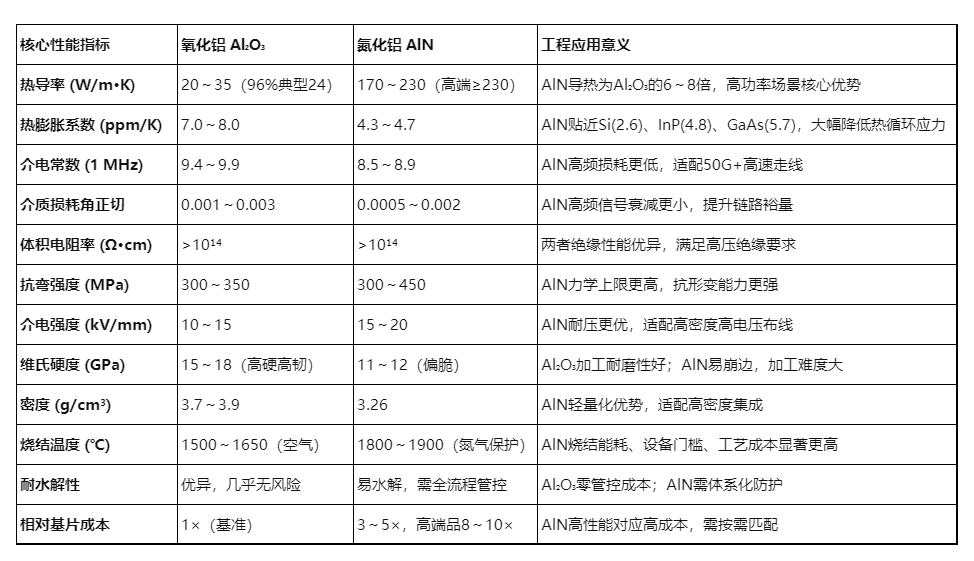

下表为商用主流规格参数(综合厂商手册与第三方实测数据,实际选型须以同批次实测报告为准,禁止直接套用标称值):

在材料体系覆盖方面,目前国内已有厂商实现氧化铝、氮化铝、氮化硅全系列陶瓷基板的量产能力。例如百能云板的陶瓷基板制程能力已覆盖1~6层高精度陶瓷PCB,板厚区间0.20~1.5mm,最小线宽线距可达0.075mm/0.040mm,为高密度光模块设计提供了可行的工程选项。
算例A:整体垂直导热(均匀热源)
工况:芯片贴装区10×10 mm(A=1×10⁻⁴ m²),基板厚度0.5 mm(L=5×10⁻⁴ m),热流10 W
氧化铝(k=24):R=0.208 K/W,ΔT=2.08 ℃
氮化铝(k=170):R=0.029 K/W,ΔT=0.29 ℃
一维工况下两者温升仅差1.8 ℃,看似差距微弱——但这是理想化均匀热源,无法代表真实光模块。
算例B:真实工况——热点三维扩散热阻(核心战场)
光模块DSP、激光驱动器(LDD)并非均匀热源,而是毫米/亚毫米级微型热点,局部热流密度可突破50 W/cm²。此时热量以三维方式从微小热点向基板全域铺开,横向扩热能力成为主要瓶颈,而非垂直导热。
扩散热阻对材料热导率高度敏感,AlN 6~8倍的导热优势在此被充分释放,热点降温幅度远大于1.8 ℃。工程经验给出明确阈值:
模块整机功耗 > 20 W
局部热点热流密度 > 50 W/cm²
低于该阈值,氧化铝完全胜任;高于该阈值,AlN成为可靠性刚需。
关键避坑提醒
当界面热阻(焊层空洞、TIM层、键合界面缺陷)占据总热阻主导时,单纯将Al₂O₃替换为AlN,散热改善边际收益会被大幅稀释,出现“5倍成本投入,不足10%性能提升”的低效局面。
优化优先级:先管控界面工艺(降低空洞率、优化TIM厚度与材质、消除缺陷),再升级基板材料。
同时,AlN热导率随工作温度升高而衰减,选型须基于模块实际工作温度(60~85 ℃)核算,严禁直接使用25 ℃室温标称值。
热膨胀系数(CTE)失配引发的循环热应力,是焊点疲劳、芯片开裂、金属镀层剥离、键合失效的主要诱因。光通信器件对CTE匹配的敏感度远高于普通功率器件。关键材料CTE值(ppm/K):

高速光模块主流采用InP基EML激光器(CTE≈4.8),封装常用AuSn焊料(CTE≈16),两者天然失配,热循环中易产生剪切应力。
AlN的CTE(4.3~4.7)精准贴合InP、Si、GaAs等光芯片,可作为应力缓冲过渡层,大幅降低温度循环(-40~85 ℃)中焊层的剪切形变,有效抑制500/1000次循环后空洞扩展与裂纹萌生,长期可靠性显著优于氧化铝。
衍生红利:基板温度均匀性提升,激光器结温温差缩小,波长漂移量降低(规避0.1 nm/℃风险);同时TEC制冷负载减小,形成“温度稳定→功耗下降→温升更低”的正向循环。对于CWDM/LWDM等波长间隔紧凑的波分系统,该性能是达标刚需,而非冗余。
反应生成的氢氧化铝(后转化为勃姆石)与氨气,从三个层面持续劣化产品:
粉体源头:AlN粉体比表面积大,潮湿环境下表面生成氢氧化铝绝缘层,高温烧结后水解层分解析出氧杂质,导致成品热导率断崖式下跌。
加工过程:流延、研磨、切割、清洗、电镀等湿法工序均存在水解风险,碱性环境催化反应,酸性环境腐蚀表面,表现为基板泛白、起粉,后续镀层结合力下降、起泡、剥离。
成品可靠性:表面水解缺陷层劣化焊盘可焊性与金丝键合强度;释放的氨气腐蚀周边金属与光学镜面。在85 ℃/85%RH老化、PCT、HAST等严苛测试中,未防护AlN基板会出现明显性能劣化。
客观评价:AlN水解并非不可规避,而是需要体系化工艺管控的工程问题。完善的供应链可支撑AlN通过车规、电信级长期考核;无管控能力者贸然导入,将埋下批量失效隐患。氧化铝则无需额外管控,零隐性成本,是其核心性价比优势。

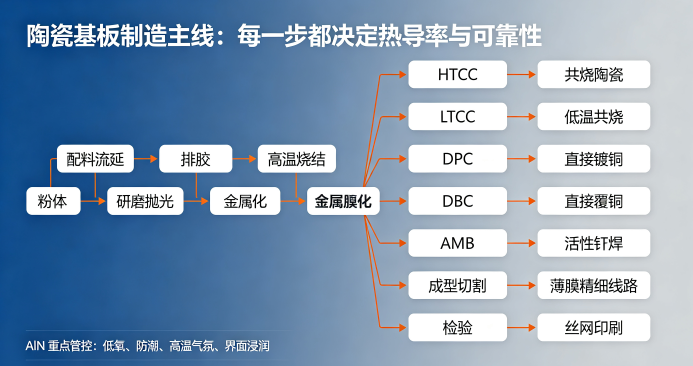

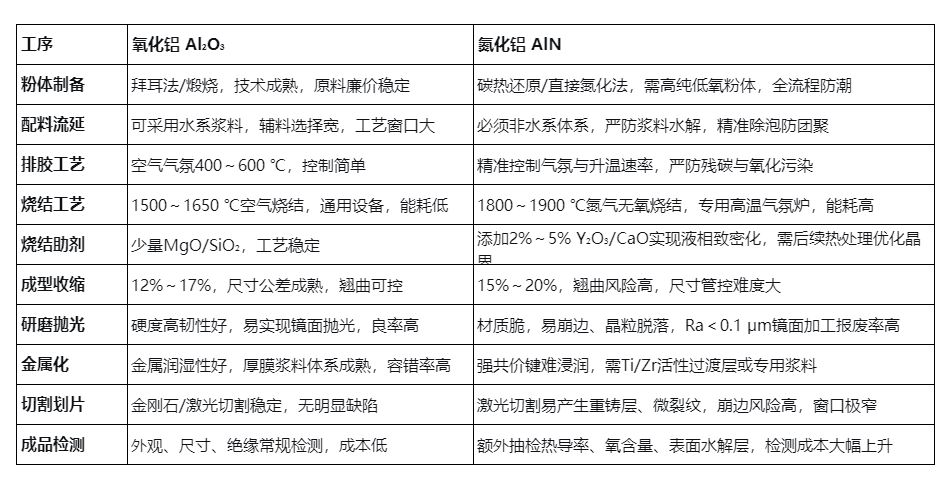

氧化铝与氮化铝基板的宏观生产工序一致(粉体→流延→排胶→烧结→研磨→金属化→切割→检测),但各工序的设备要求、工艺窗口、良率与成本差异极大。核心差距可概括为:氧化铝难在“做精”,氮化铝难在“做成”。

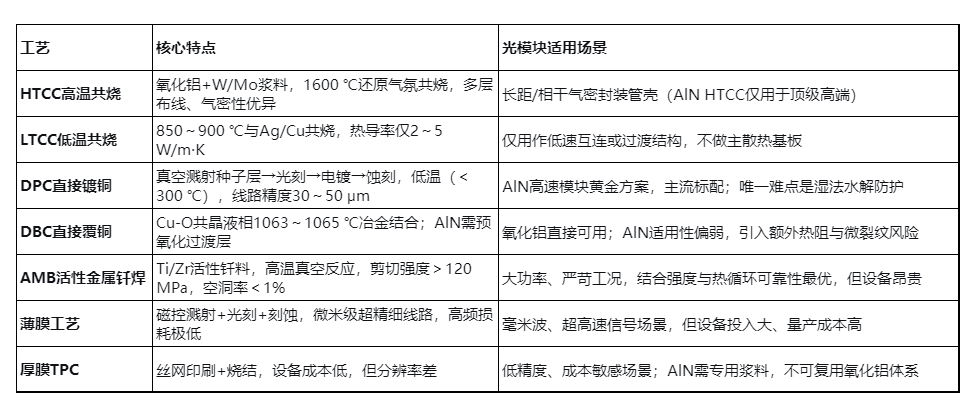

陶瓷基板须通过金属化实现布线、贴装与导热。不同路线决定线路精度、载流能力、高频性能、散热效率与成本,光模块选型如下:

值得关注的是,具备LTCC、HTCC、DBC、DPC四大核心工艺综合能力的厂商仍为少数。百能云板在陶瓷基板上实现了散热效率、线路精度、环境适应与集成密度的平衡,其中:
LTCC工艺介电常数稳定在9.5(1MHz),介质损耗角仅3×10⁻⁴,适配5G毫米波(24-30GHz)及微波通信等高频场景,通过内嵌无源元件可使基板体积缩小40%以上;
HTCC工艺基板致密度达98%以上,气密性达10⁻⁸ Pa·m³/s,热膨胀系数低至4.5×10⁻⁶/℃;
DBC工艺结合强度≥25MPa,载流能力达5A/mm²;
DPC工艺电镀铜层抗拉强度≥200MPa,电阻值偏差≤±3%,这正是光模块高速信号走线对一致性的核心要求。
场景快速匹配结论
芯片热沉 / LD Submount → AlN + DPC(首选)
大功率气密封装管壳 → Al₂O₃ + HTCC(性价比);高端长距用AlN HTCC/CuW
毫米波高频走线 → AlN + 薄膜/DPC
中低速成本敏感器件 → Al₂O₃ + 厚膜

隐性成本提醒:AlN交期更长、库存需防潮管控、导入需可靠性验证。选型决策应核算系统级综合收益——对比AlN增量成本与TEC功耗下降、波长稳定性提升、失效率降低、产品寿命延长带来的整体价值,而非仅看基板单价。
从供应链选择角度来看,具备从材料选型到成品交付全链条一体化服务能力的厂商,能够有效帮助客户压缩中间环节成本、加速产品转化周期。百能云板的1-6层高精度陶瓷PCB规模化量产能力与快样、中小批量、大批量柔性服务模式,正是针对这一需求的设计。
满足任意一条,开启AlN选型窗口:
模块整机功耗 > 20 W
局部热点热流密度 > 50 W/cm²
需与InP/Si/GaAs芯片精准匹配CTE
信号速率进入高频毫米波、损耗敏感区间
满足任意一条,坚守氧化铝选型:
成本敏感、中低功耗、短距通用场景
需要标准化气密封装管壳
湿法工序多、湿热工况严苛,且供应链无AlN管控能力
参考文献与数据来源说明:本文核心参数基于行业主流厂商(含京瓷、CoorsTek、丸和、华清、百能云板等)公开技术手册、第三方独立测试报告及批量量产实测数据综合归纳,具体选型应以供应商提供的同批次激光闪射法实测报告为准。热导率、CTE、介电性能等关键指标因批次、纯度、烧结工艺波动属正常工程偏差,建议在设计输入中预留充足裕量。
