高频高速 PCB：算力与通信硬件的核心载体——百能云板全链路解决方案

在 6G 预研、AI 算力集群、车载毫米波雷达、卫星通信等前沿产业驱动下，信号频率突破 1GHz、传输速率跨越 10Gbps 已成为行业常态。普通 FR-4 板材难以有效抑制高频信号衰减、串扰等问题，高频高速 PCB作为硬件系统的物理基石，其材料选型、叠层设计与工艺管控直接决定整套设备的信号完整性（SI）与电源完整性（PI）。百能云板依托高端 PCB 制造能力，构建覆盖仿真叠层设计、特种材料选型、混压工艺及成品可靠性验证的全流程高频高速板交付体系，面向多行业提供定制化 PCB 方案。

一、高频高速 PCB 的核心价值与落地应用场景

高频高速 PCB专为大于 1GHz 的高频信号与大于 10Gbps 的超高速数据传输场景开发，通过罗杰斯、PTFE 等低损耗特种基材搭配高精度阻抗控制工艺，在复杂电磁环境中保障信号稳定传输，是高性能计算与通信系统不可或缺的基础硬件。

6G 通信与下一代基站

可支持 24GHz 以上毫米波频段的低损耗信号传输，适配 Massive MIMO 阵列的高密度集成需求，实现超宽带宽、超低时延通信。百能云板可完成毫米波高频板定制，采用康泰利 TSM-DS3M 与生益 S1000-2M 混压材料，集成精密高频布线与专属散热结构，满足基站射频前端的严苛电气要求。

AI 超算与算力集群

承载 NVLink 5.0（900GB/s）与 PCIe 7.0 超高速互联链路，消除海量并行计算中的数据传输瓶颈。百能云板可提供基于台光电 M8U、Megtron6/7 等超低损耗高速板材的 PCB，适配 800G/1.6T 光模块与 GPU 集群互联，最大限度降低高速信号传输延迟。

智能驾驶与车载 ADAS

适配 77GHz/120GHz 毫米波雷达、激光雷达信号处理，具备较强的抗干扰能力，可稳定工作于 -40℃~85℃ 车规级宽温环境。

卫星通信与航空航天

产品能够抵御宇宙射线、极端温差干扰，为星载相控阵天线、航空电子系统提供稳定的高频信号链路，同时满足严苛的机械结构强度要求。百能云板 8 层卫星通信 PCB 即为典型案例：板材采用 HJY350A+S1000-M 高频混压结构，最小孔径 0.2mm，采用 1-7/2-8 盲孔工艺，并结合 S1000-2MB 与 HY350A-M-P 高频 PP 混压，满足卫星通信射频链路的低损耗需求。

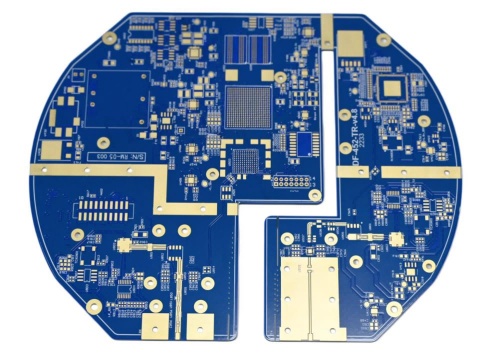

图示为采用 Rogers RO4350B 高频碳氢材料制耗特性，使其成为5G基站、射频模组等高作的精密射频PCB。其均匀的介电性能与低损场景的核心基础，我们可实现从材料选型到阻抗控制的全流程精准把控。

二、材料选型体系：按需匹配性能与成本，平衡损耗与制造性

高频高速 PCB 的性能上限由基材决定。百能云板依托全球化供应链与资深工艺团队，针对项目介电性能、损耗指标与成本目标，提供差异化材料方案定制。主流材料体系可归纳为以下五类：

PTFE 聚四氟乙烯系列：Dk≈2.1，Df＜0.001，具有极致稳定的电性能与优异耐候性，面向超高频雷达、航天卫星等对信号完整性要求最高的场景。

Rogers RO4350B：Dk=3.48，Df=0.0037，易加工，是性能与成本的黄金平衡点，广泛用于 5G 宏基站/微基站天线、射频前端模块。百能云板可加工 Rogers RO4350B 碳氢材料精密射频 PCB，依托均匀介电与低损耗特性，实现从材料选型到阻抗控制的全流程管控。

Rogers RO5880 毫米波专用料：超低损耗 Df=0.0009、低介电常数，适配毫米波通信、车载雷达、高端射频测试组件。

台光电 M8U 超低损耗 ULL 材料：Dk=2.9~3.1，Df≤0.0018，专为 AI 算力集群、高速互联设计，保障高速信号极低传输延迟。

高速 FR-4（Megtron6/7）：Dk=3.3~3.5，高性价比，兼顾传输性能与量产加工能力，是数据中心服务器、核心交换机硬件的主流基材。

在材料管控上，百能云板建立严格的原材料入厂检验标准，搭配真空压合、LDI 激光直接成像工艺，保障高频板良率与电气性能一致性。

三、核心工艺管控：四大关键环节保障高频混压板品质

高频板尤其是异质材料混压结构，工艺设计直接影响信号传输质量与长期稳定性。百能云板掌握高频混压叠层架构设计与全流程制造工艺，以子卡+总卡分步压合方案实现复杂多层混压板生产。典型 8 层混压板流程分为子卡制作与总卡合压两大阶段：

子卡 L1-L2/L7-L8：开料→钻孔→沉铜、板镀→内层线路→内层 AOI→棕化→转层压总卡；
子卡 L3-L4/L5-L6：开料→内层线路→内层 AOI→棕化→转层压总卡；
总卡 L1-L8：层压→去棕化→减铜→钻盘中孔→沉铜、板镀→一次线路→镀孔→打磨→整板镀锡→背钻→外层蚀刻→树脂塞孔→钻孔→沉铜、板镀→外层线路→镀金→去膜→碱性蚀刻→外层 AOI→中测→阻焊前处理→曝光阻焊→字符→后固化→测试→成型→终检→包装。

常见的高频混压架构及流程

制造环节重点锁定四大管控要点：

仿真叠层预设计：基于 SI/PI 仿真提前预判，定制叠层介质参数，规避阻抗不连续、信号衰减等潜在风险；

压合曲线精准控制：动态调控温度与压力，保证不同材质介质层厚度均匀，提升不同材料之间的粘接强度，解决混压板分层隐患；

微孔加工优化：通过高精度钻咀与工艺参数调校，降低孔壁粗糙度，减少树脂沾污，避免高速信号在过孔处产生损耗；

阻抗在线监控：板内集成 Coupon 测试条，全流程采集阻抗数据并进行闭环验证，确保阻抗控制精度达标。

四、百能云板高频高速 PCB 量产案例

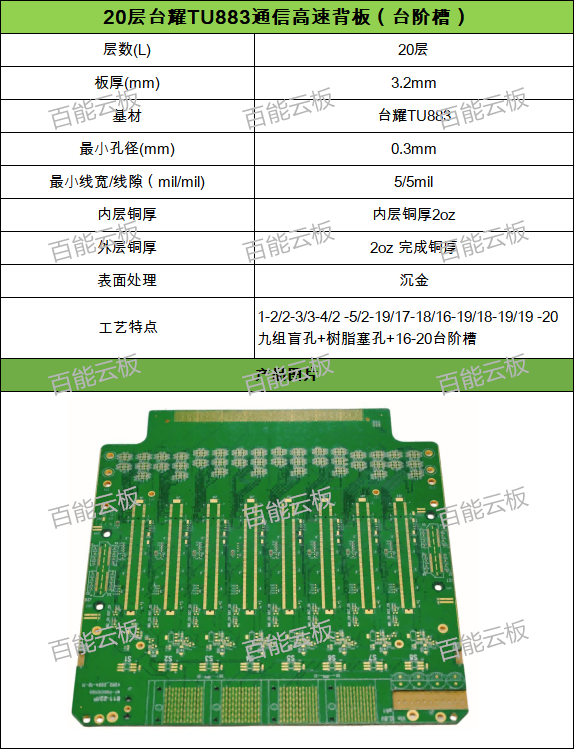

案例 1：20 层通信高速背板

板厚 3.2mm，基材为台耀 TU883；线宽线距 5/5mil，最小孔径 0.3mm，表面工艺为沉金。工艺集成 9 组盲孔、树脂塞孔与 16-20 层阶梯槽，用于通信高速背板，承载多路高速并行信号传输。

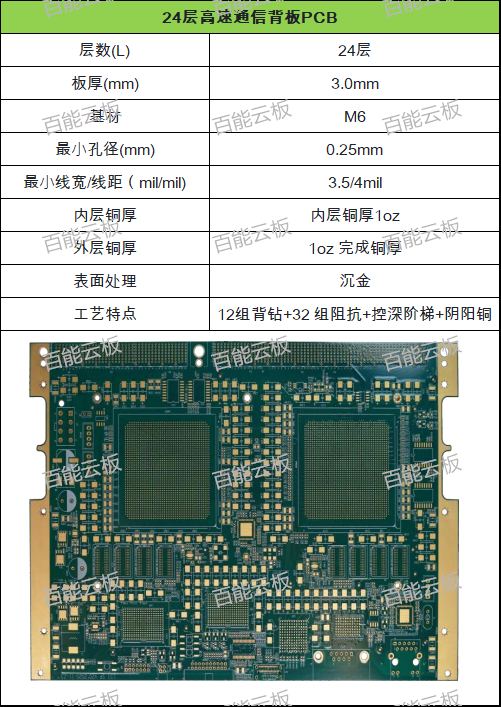

案例 2：24 层高速背板

板厚 3.0mm，板材为 M6 超低损耗高速料；线宽线距 3.5/4mil，最小孔径 0.25mm，沉金表面处理。工艺包含 12 组背钻、全程阻抗管控、控深阶梯与阴阳铜工艺，面向数据中心高速互联背板，降低 stub 残桩带来的信号损耗。

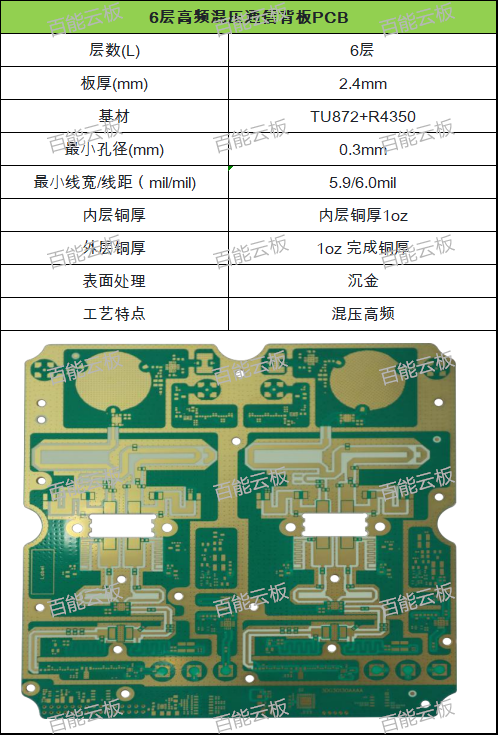

案例 3：6 层通信高频混压板

板厚 2.4mm，板材为 TU872+Rogers RO4350 混压；线宽线距 5.9/6.0mil，最小孔径 0.3mm，沉金工艺。采用 FR4+碳氢高频材料混压方案，兼顾射频信号传输性能与制造成本，广泛用于通信射频单元。

结语

随着 AI 算力、毫米波通信、卫星互联网产业持续升级，高频高速 PCB 的需求将持续增长，同时对多层混压、阻抗控制、背钻、盲埋孔等工艺提出更高门槛。百能云板持续深耕高频高速 PCB 技术，打通材料选型、仿真设计、精密制造、可靠性测试全链条，为通信、AI 算力、车载、航空航天客户提供稳定可靠的高频高速 PCB 定制方案，助力高端硬件产品实现信号性能突破。
