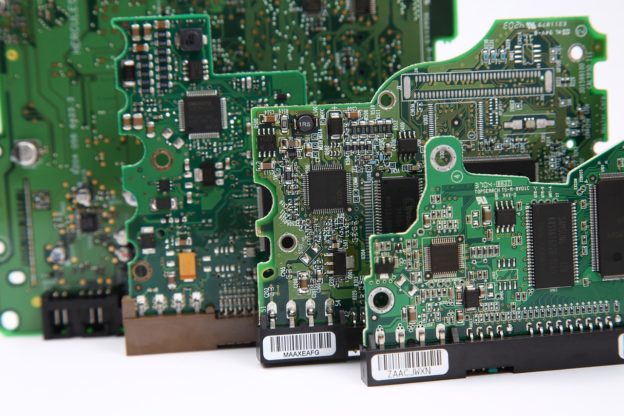

为什么印刷电路板通常是绿色的呢？

　　相信多数人对印刷电路板（Printed circuit board，PCB）都不陌生，但不知道你有没有想过，为什么印刷电路板通常是绿色的？这问题连许多工程师都好奇，到底印刷电路板为什么是绿色的，下面由小云为大家揭开谜底。

　　印刷电路板其实并不是一直是绿色，唯一绿色部分是树脂外壳，又称为阻焊层或阻焊剂，是带彩色颜料的硬化树脂，以丝网印刷应用于电路板，阻焊层目的是为保护下面电子线路免受水分和灰尘影响，并控制熔化焊料流动。

　　典型 FR-4 电路板核心其实是暗黄色，但阻焊层可有多种颜色，如蓝色、红色、黄色、黑色和白色，甚至使用更奇特的颜色如橘色、粉红色、紫色、哑光色，或混合色板，所以问题就是「最后为什么是绿色？」

　　1，绿色可缓解视疲劳

　　早期技术限制，品质检测主要靠工人肉眼检查电路板，整天眯着眼睛看着细小的电路板是很累的工作，神经学家和心理学家一致认为，绿光波长对身体有放松作用，可减轻疲劳。

　　专家发现，人眼感应细胞或视锥细胞对绿光最敏感，因此电路走线、焊盘、丝印和空白区域间对比更大，只要从外面观察电路板，就能轻松辨识外层缺陷，并将下面绿板图像与其他颜色比较，对比度越高，越容易发现错误。

　　当然，如今印刷电路板制造商使用飞针测试和自动光学检测（AOI）检品电路板，发现错误非常有效，但为什么多数印刷电路板仍为绿色，其实还有另一个非常重要的技术原因。

　　2，绿色阻焊层物理性能优越

　　传统使用绿色颜料能更专注使用阻焊油研发，实际使用化学颜料会影响树脂性能发挥，相对实用性，没人关心粉红色电路板，因此与其他美学导向颜色相比，绿色阻焊层有更优越的性能。

　　值得注意的是，商用绿色阻焊层是唯一产生 0.1毫米（400 万）阻焊层的可用颜色，接下来是可以产生 0.12毫米挡点的红色、黄色和蓝色，然后是通常只能达到 0.15毫米的黑色和白色，而阻焊坝对 IC 和细间距元件至关重要，因为这在防止形成焊桥方面很有价值。

　　你知道吗？多数绿色阻焊油的绿色来自氯，而氯与溴一起存在于 PCB 基板，属于卤素，如果处置不当，可能会对健康和环境造成严重影响，因此为提供无卤阻焊油和基材，无卤阻焊层可换成另一种颜色。

　　3，降低成本

　　阻焊层通常使用丝印技术应用，每种颜色都需要一个丝印站，而在来自不同订单的许多设计组合在一个拼板，厂商可充分利用 PCB 空间，并减少浪费，但是有许多制程要求对整个面板相同处理，如表面处理和齿形孔电镀，因此特定面板的所有电路板必须有相同的要求。

　　添加越来越多特定功能，厂商更有可能以设计不足，一次填满面板告终，并将阻焊层颜色或电路板厚度等因素添加到图片，但就会增加成本，即使厂商愿意承接特定要求，最终还是要支付整个面板的费用，因此限制某些颜色和特征组合，厂商就可降低成本。
