一文彻底搞懂 PCB 阻抗控制（深度好文）
在传统低速 PCB 设计中，走线仅需保证电气连通与载流能力，阻抗参数并非重点管控对象。然而，随着电子设备向高速化、高频化、小型化演进，DDR、PCIe、HDMI、USB3.0 等高速接口已成为标配，信号边沿速率与工作频率大幅跃升，传统低速设计思路已无法胜任高速电路工况。
在高速信号处理场景下，PCB 走线的特性阻抗精度与连续性，直接决定了系统信号完整性（SI）、运行稳定性及传输可靠性。阻抗控制是现代高速 PCB 设计与精密制造的核心，也是解决信号反射、串扰、波形畸变、时序异常等 SI 问题的关键手段。
工程实战痛点：大量研发阶段的隐性故障，根源均在于阻抗失控。原理图、器件选型、常规电气检查均无异常，但板卡上机后却频繁出现高速接口通信异常、数据丢包、花屏、超频不稳、时序报错等问题。量产排查证实，此类故障大多并非器件缺陷，而是走线阻抗不匹配、突变或回流路径残缺所导致的高速信号传输异常。
因此，掌握 PCB 阻抗控制的核心原理、叠层匹配逻辑与量产落地工艺，是硬件及 Layout 工程师的核心必备能力。
一、传输线特性阻抗核心原理
高速电路中，PCB 走线不能等效为理想导线，而须按分布参数传输线系统建模。走线的微单元自带分布电容、电感、导体电阻与介质电导，这些参数由走线几何结构与 PCB 介质特性共同决定，并直接决定阻抗性能。

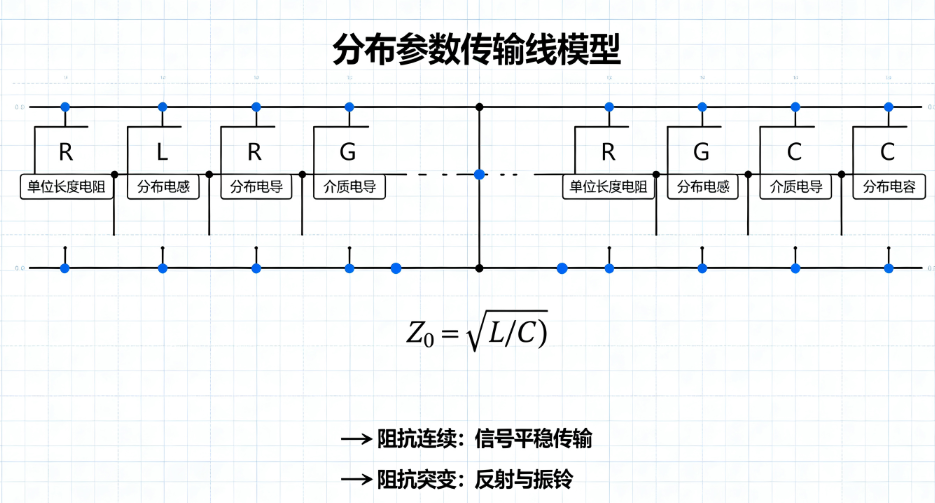

1.1 传输线等效物理模型
传输线可分解为无数微分串联线段，单位长度等效电路包含四项核心分布参数：
R：单位长度导体电阻（Ω/m）
L：单位长度分布电感（H/m）
G：单位长度介质漏电导（S/m）
C：单位长度分布电容（F/m）
当信号频率 ≥ 100 kHz，或上升沿极短（上升时间 < 2 倍传输延迟）时，导体电阻与介质漏电导可忽略，传输线简化为无损模型，其特性阻抗计算公式为：
Z0=CL
核心定义：特性阻抗是高频前行波电压与电流的比值，仅由走线结构与介质材料决定，与线长和信号幅值无关，是传输线的固有电气属性。
1.2 阻抗连续性与信号反射机制
高速信号的传输质量完全取决于阻抗连续性：
阻抗连续：走线的 L、C 参数均匀稳定，阻抗恒定，信号可平稳无畸变地传输。
阻抗突变：线宽变化、参考面开槽、过孔换层、介质厚度不均等，均会造成 Z₀ 突变，引发信号反射、能量折射及阻抗失配损耗。
二、PCB 传输线核心分类
按传输模式与层位参考结构，高速 PCB 传输线可分为多种类型，其电气特性、阻抗调控逻辑与适用场景差异显著。
2.1 按信号传输模式分类
2.1.1 单端传输线（Single‑Ended）
由单根信号线与接地参考平面构成回流回路，是最基础的传输结构。
局限性：信号跳变易引发地弹噪声，干扰邻近线路，EMI 抗扰能力较弱，适用于中低速控制或辅助信号。
阻抗规律：
与走线至参考平面的介质厚度成正比；
与走线宽度、成品铜厚成反比；
与介质介电常数（εr）的平方根成反比。
2.1.2 差分传输线（Differential）
由等长、等宽、平行配对的两根走线组成，传输幅值相等、相位相差 180° 的对称信号，是当前高速信号的主流方案。
核心优势：
抗共模干扰：外界噪声同步耦合至双线，形成共模信号，可被接收端差分放大器完全抵消；
低 EMI 辐射：双线正负磁场相互抵消，对外电磁辐射极低，契合电磁兼容设计要求。
工程要点：差分阻抗并非两路单端阻抗的简单叠加，需考虑双线间的电磁耦合。线间距越小，耦合越强，差分阻抗越低。

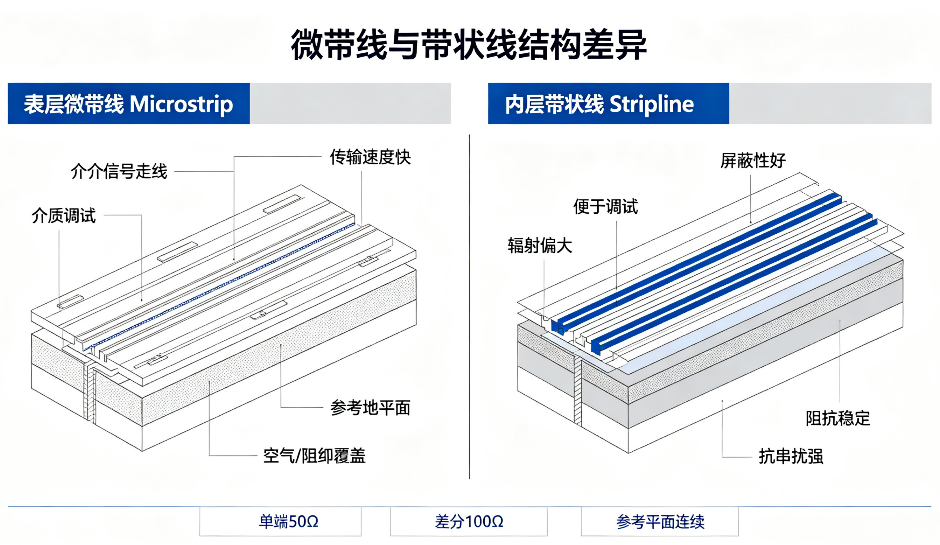

2.2 按 PCB 层位与物理结构分类
2.2.1 表层微带线（Microstrip）
走线置于 PCB 表层，单侧贴合介质与参考平面，顶部裸露或覆盖阻焊层，工艺简单成熟。
优势：接触空气，有效介电常数低，传输时延小、速度快；表层可直接调试，运维便捷。
劣势：无上层屏蔽，易受干扰且辐射偏大，多用于表层短距高速互连。
2.2.2 内层带状线（Stripline）
走线置于 PCB 内层，上下被介质包裹并配有双层参考平面。
优势：双层地平面形成天然屏蔽，阻抗连续性好，抗串扰能力强，稳定性极佳。
劣势：介质包裹导致有效介电常数略高，传输速率稍低，加工成本较高，多用于内层高频精密高速信号。
三、主流传输线结构与工程适配形态
PCB 蚀刻工艺会使走线形成上窄下宽的梯形截面，行业统一以走线顶部宽度 W 作为阻抗设计基准，衍生出五类主流工程适配结构。
3.1 单端阻抗核心配置形态
表层微带线：基础通用结构，工艺简单、成本低、时延小，适配绝大多数表层单端高速信号。
嵌入式微带线：走线嵌入介质层，规避空气干扰，阻抗稳定性提升，阻抗较标准微带线低约 20%，辐射更低，适用于有基础 EMI 要求的场景。
覆膜微带线：表层覆盖阻焊油墨，油墨介电常数高于空气，会使阻抗下降 2~3 Ω，是量产中必须校准的工艺参数。
对称带状线：走线居于双层参考平面正中，电磁对称性及阻抗一致性最优，适配极高频、低抖动的高精度设计。
偏移带状线：上下介质厚度不等，工程容错性强，量产适配性好，是工业多层板内层的主流走线结构。
3.2 差分阻抗核心配置形态
高速差分接口均采用边缘耦合结构，主要分为三类：
表层差分微带线：通过线宽、线距精准控阻，工艺成熟、良率高，适配 USB3.0、HDMI、千兆网等常规高速差分接口。
覆膜/嵌入式差分微带线：优化双线耦合均匀性，抑制阻抗偏差，改善 EMI 与串扰问题。
内层差分带状线：双层地屏蔽结构，串扰抑制与阻抗稳定性极佳，是 PCIe 4.0/5.0、100G 网口、DDR5 高频时钟等高端场景的首选。
反射信号与原信号叠加，会产生过冲、下冲、振铃、时序抖动等不良效应，严重时直接导致功能失效。
四、50Ω / 100Ω 标准化阻抗量产参数表（可直接套用）
下表整理了工业量产中成熟、高兼容性的 50Ω 单端与 100Ω 差分标准化阻抗参数，基于常规 FR‑4 板材校准，已兼容蚀刻、绿油降阻等工艺误差，可直接用于 Layout 设计。
统一校准基准：
板材：生益/建滔标准 FR‑4，1 GHz 下介电常数 εr = 4.4
成品铜厚：1 oz（35 μm，含表层电镀加厚）
常规量产公差：±5%（可按需收紧或放宽）
参数已兼容常规绿油降阻效应，无需二次修正

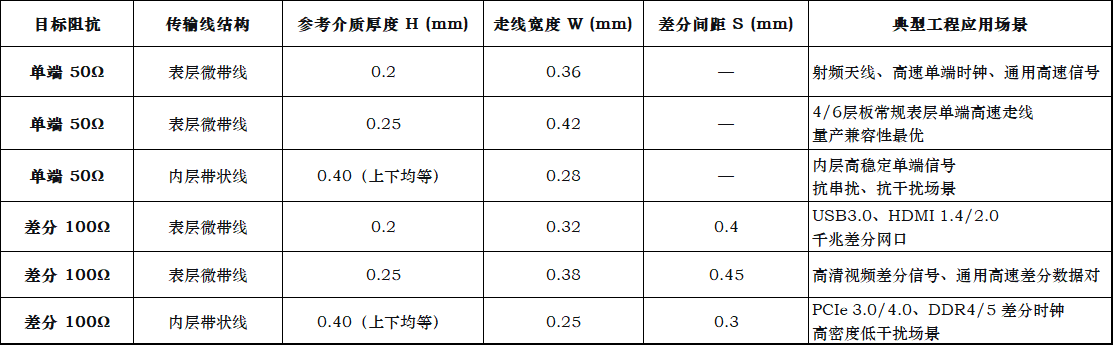

标准化阻抗参数对照表
量产校准落地规则
阻焊工艺修正：绿油覆盖会使阻抗下降 2~3 Ω，本表已纳入校准；若采用裸铜无阻焊工艺，需将线宽收窄 0.01 mm 以补偿阻抗。
低损耗板材换算：High‑Tg、M4/M6 等低介电板材（εr ≈ 3.8~4.0），在同等厚度下需将线宽收窄 0.02~0.03 mm，以保证阻抗达标。
公差分级管控：消费级产品可放宽至 ±8%~±10%；工业/高精度设备建议 ±5%；高端高速场景需收紧至 ±3%。
差分硬性规范：100Ω 差分对必须严格保持等长、等宽、平行耦合，禁止单线绕线、不对称换层或间距突变。

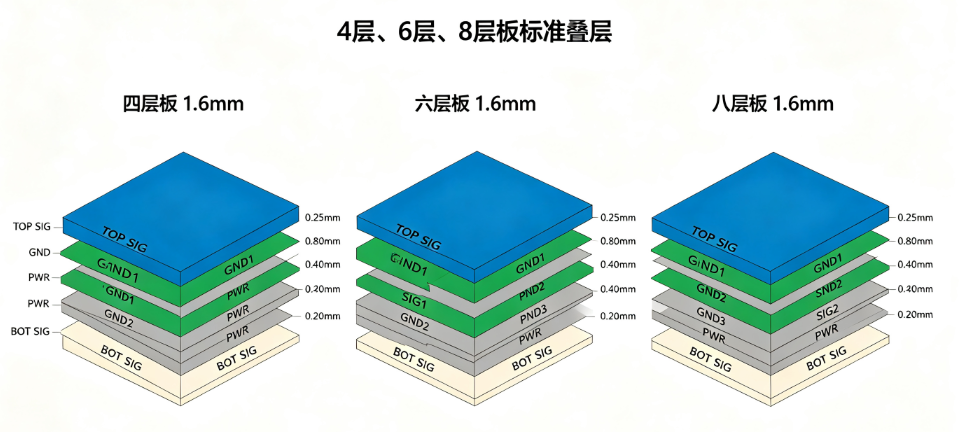

五、4/6/8 层板标准化叠层方案（1.6 mm 标准板厚）
以下提供三套基于 1.6 mm 标准板厚的工业通用叠层方案，无需工厂二次压合校验，性价比高、适配性广，可直接用于项目设计。
5.1 四层板标准叠层（性价比量产标配）
叠层结构：TOP(SIG) – GND – PWR – BOT(SIG)
介质分层参数：
TOP → GND：0.25 mm（适配表层标准 50Ω/100Ω 阻抗）
GND → PWR：0.80 mm 核心芯板（保障电源平面完整性）
PWR → BOT：0.25 mm（适配底层微带线阻抗）
设计规则：表层布设高速阻抗信号，内层平面保持完整；严禁阻抗走线跨平面分割槽，避免回流异常及阻抗失控。
5.2 六层板标准叠层（工业级屏蔽优化）
叠层结构：TOP(SIG) – GND1 – SIG1 – PWR – GND2 – BOT(SIG)
介质分层参数：
TOP → GND1：0.25 mm（表层微带线标准厚度）
GND1 → SIG1：0.40 mm（内层带状线最优控阻厚度）
SIG1 → PWR：0.40 mm
PWR → GND2：0.40 mm
GND2 → BOT：0.25 mm
设计规则：PCIe、高频时钟等核心敏感信号优先布设于 SIG1 内层，依托双层参考平面实现高效屏蔽，抑制串扰与 EMI，适用于工业中高端设备。
5.3 八层板标准叠层（高端高速高稳定方案）
叠层结构：TOP(SIG) – GND1 – SIG1 – GND2 – GND3 – SIG2 – PWR – BOT(SIG)
介质分层参数：
TOP/BOT 表层介质：0.20 mm（精细化窄线宽阻抗调控）
SIG1/SIG2 内层介质：0.40 mm（对称带状线，阻抗一致性优异）
设计规则：多地平面构建低阻抗回流网络，内层信号层完全隔离，杜绝层间串扰，专为服务器、高速采集卡、高端通信设备等高稳定高速场景设计。

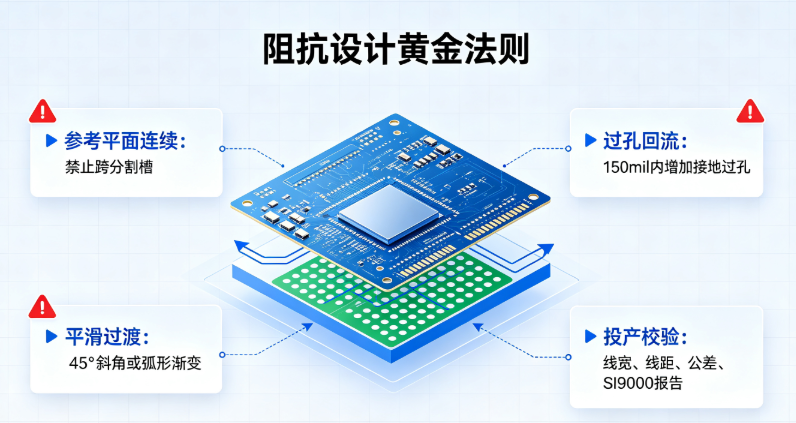

六、阻抗设计黄金法则与量产避坑指南
结合理论与量产实操，汇总全流程阻抗设计黄金准则与避坑要点，覆盖 Layout 设计、工艺对接、投产校验，有效规避各类隐性失效问题。
6.1 参考平面连续性准则（最高优先级）
受控阻抗走线必须搭配完整无开槽、无切割的 GND/PWR 参考平面，严禁跨分割或跨镂空区域布线。跨分割会拉长回流路径、增大回路面积，直接导致阻抗突变、串扰加剧及 EMI 超标，是高速设计中的首要禁忌。
6.2 过孔换层精细化管控
高速走线应尽量减少换层过孔。单个信号过孔会引入 0.5~1.0 pF 寄生电容及 1~2 nH 寄生电感，破坏阻抗连续性，引发信号畸变与抖动。若必须换层，应在过孔 150 mil 范围内配套接地过孔，构建连续对称的回流路径，以抵消寄生参数影响。
6.3 走线平滑过渡设计
阻抗线与 IC 焊盘对接时，禁止直角突变。应采用 45° 斜角或弧形渐变走线平滑过渡，以弱化线宽突变带来的阻抗不连续，减少信号反射与振铃。
6.4 量产投产前置校验规范
投产前，须在 PCB 工艺规格书中明确阻抗管控要求，以规避工艺偏差导致的阻抗失效，核心要点如下：
精准标注各层级阻抗线的线宽、线距及目标阻抗值；
明确阻抗公差等级，区分民用、工业及高端场景标准；
要求工厂提供 SI9000 阻抗仿真审核报告，核对无误后再投产压合。
该流程可有效规避叠层错配、工艺参数偏差、阻抗计算失误等量产风险，大幅提升板卡一次通过率与批量稳定性。
七、PCB阻抗控制高频FAQ（实战常见问题解答）
本节精简汇总PCB阻抗设计、叠层布线、量产投板阶段的十大高频问题，摒弃冗余话术，全部为可直接落地的核心结论，快速解决实操疑难与故障排查问题。
Q1：为什么仿真参数完全正确，PCB实测阻抗依然偏高/偏低、超标？
答：主要为工艺与板材偏差导致，并非设计参数错误。板材介电常数偏移、层压介质厚度公差、铜箔粗糙度、表层阻焊覆盖（通常降2~5Ω阻抗），都会造成实测阻抗超标。设计预留±5%常规公差、高端场景预留±3%公差，投板前与板厂对齐板材、铜厚参数即可规避。
Q2：什么情况下必须做阻抗控制？低速信号是否需要管控？
答：并非所有走线都需阻抗控制。频率≥100MHz、边沿跳变≤1ns的高速信号（DDR、PCIe、HDMI、USB3.0、高频时钟、千兆网）必须做阻抗管控；普通GPIO、低速控制线、电源走线无需阻抗匹配。
Q3：差分100Ω走线，严格按照线宽线距布线，为什么通信依然丢包、不稳定？
答：差分阻抗核心是对称耦合+完整回流，仅匹配线宽线距不够。差分对不等长、间距偏移、走线不对称、局部宽窄突变、参考层跨分割，都会引发共模噪声超标，造成通信丢包、花屏。整改核心：全程平行等距对称布线，禁止单根走线单独绕线，保证参考层完整。
Q4：阻抗走线能不能换层、打过孔？换层会造成什么问题？
答：高速阻抗走线优先单层全程布线，禁止随意换层。换层会导致回流路径跳转、介质环境突变，引发阻抗不连续、信号反射、时序偏移。若必须换层，需搭配就近回流地过孔，缩短换层区段，保持走线参数一致。
Q5：表层微带线和内层带状线，哪种阻抗稳定性更好、更适合高速信号？
答：内层带状线稳定性远优于表层微带线。带状线双地屏蔽、介质环境封闭，串扰低、阻抗一致性好，适配PCIe、DDR4/5等高精度高速信号；微带线裸露在外，易受外界干扰、辐射更强，仅适用于常规高速接口。
Q6：PCB阻抗常规公差标准是多少？不同场景如何选型？
答：行业量产公差分级明确，可直接套用：低速普通板±10%；USB、HDMI、DDR等常规高速信号±5%（本文标准参数适配）；服务器、射频、高频精密电路±3%。
Q7：为什么参考平面完整，依然出现阻抗突变？
答：参考层完整时，焊盘宽窄突变、走线局部缩放、过孔残铜、蚀刻不均、介质局部厚度偏差，仍会造成局部阻抗突变。设计需保证走线平滑过渡，采用45°/圆弧走线，缩短焊盘延伸段，规避局部结构异变。
Q8：4层板、6层板叠层能否互换阻抗参数？不同板厚参数可以通用吗？
答：不可通用、严禁混用参数。阻抗由介质厚度与层位结构决定，0.20mm/0.25mm表层介质对应专属微带线参数，0.40mm内层介质对应专属带状线参数，跨叠层、跨厚度混用参数会直接导致阻抗超标。
Q9：阻焊开窗是否能提升阻抗精度？哪些场景需要开窗？
答：阻焊会小幅降低表层阻抗，开窗可消除该影响，提升阻抗仿真与实测一致性。高端射频50Ω、高速100Ω差分信号建议开窗；常规工控、消费电子无需开窗，本文参数已兼容常规阻焊工艺公差。
Q10：单端50Ω和差分100Ω能否共用同一层布线？需要注意什么？
答：可以同层布线，但需严格隔离：两类阻抗走线禁止长距离平行耦合，间距≥3倍线宽，严格区分微带/带状线参数、不混用线宽。最优方案：差分高速信号布内层，单端信号布表层，分层分区规避串扰。
