PCB叠层设计核心准则与6/8层板选型指南

PCB叠层设计没有“万能公式”，最优方案必须基于信号类型、器件布局密度和项目成本三大要素综合权衡。无论采用何种架构，都须恪守三条核心准则，以确保信号完整性（SI）、电磁兼容性（EMC）和板材机械稳定性：

结构对称性——防止板体翘曲，保证制程良率；

信号层与参考平面紧耦合——缩短回流路径，控制阻抗连续；

电源/地平面与信号层物理隔离——降低电源噪声耦合，提升抗干扰能力。

一、6层板设计：主流方案与“假八层”技术

6层板兼具布线灵活性与成本优势，是中低端高密度PCB的常见选择。以下为三种标准化叠层方案，并附“假八层”性能升级路径。

1. 主流叠层方案（可视化结构示意）

配色标识：蓝色-信号层 | 绿色-GND地平面 | 橙色-VCC电源平面（从上至下为实际堆叠顺序）

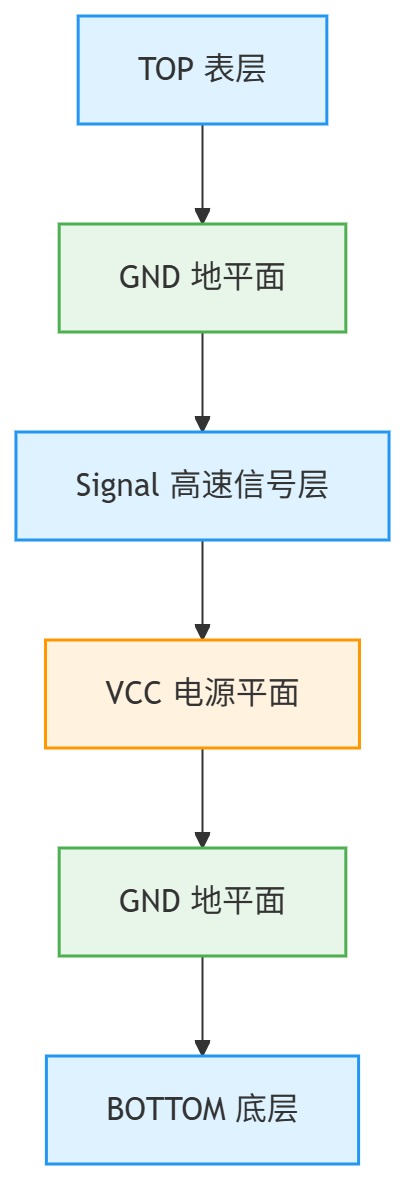

特点：内层高速信号被上下完整地平面“包裹”，形成封闭屏蔽腔。回流路径最短，阻抗连续性强，辐射与外界干扰抑制效果优异，是高速设计（如DDR、Gigabit Ethernet）的首选架构。

6层板方案B（成本优先·高密度布线专用）可视化结构

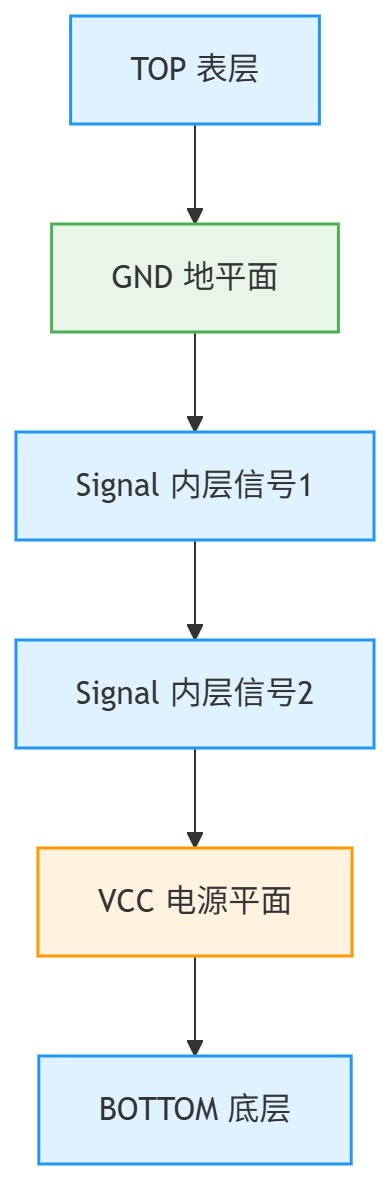

特点：释放4个有效信号层，布线资源最充裕，成本更低，适合器件密度极高、走线紧张的消费类设计。短板：相邻内层信号间串扰风险高，需通过增大线距、垂直正交布线、缩短平行长度等措施加以抑制。

6层板方案C（入门HDI简化方案）可视化结构

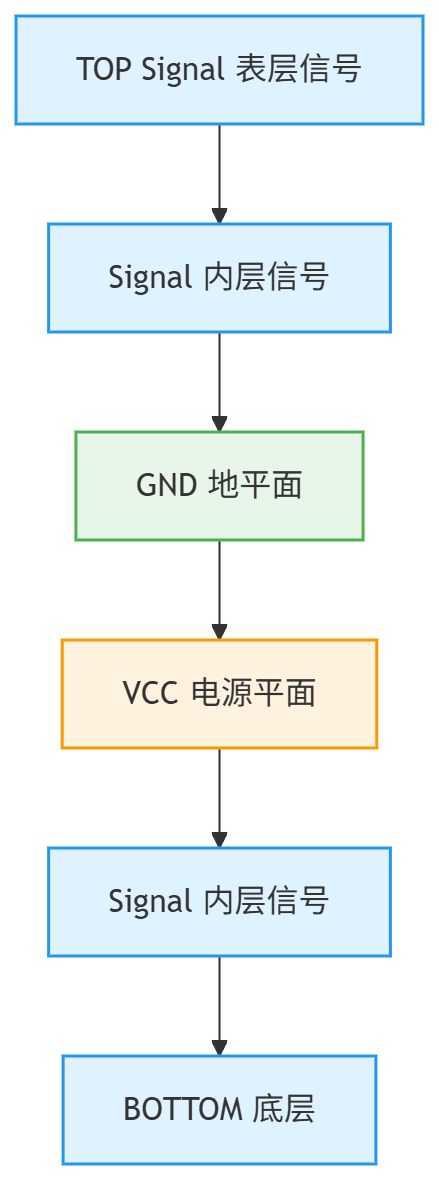

特点：顶层缺乏紧邻的参考平面，内外层信号交叉干扰明显，SI管控难度大。仅适用于低速、低要求的简易HDI产品，不推荐用于高速或高精度电路。

2. “假八层”技术——性能升级捷径

通过在6层板中加厚核心基材，并配合线宽优化与精准阻抗调试，可在不增加叠层数量、不显著提升成本的前提下，获得接近8层板的电气性能。尤其适合BGA等高密度引脚器件布局，兼顾高密度走线与良好屏蔽效果。

3. 推荐材料配置（1.6mm标准板厚）

采用 2片0.3mm芯材 + 3张1080 PP片 组合，结构对称性高，阻抗参数稳定，有效避免翘曲，适配绝大多数6层板常规设计。

二、8层板设计：复杂高性能系统之选

8层板提供更充裕的叠层资源，支持多电源域独立隔离、信号分层管理，从容应对高速总线、模数混合及多模块集成等复杂场景。

1. 主流叠层方案（可视化结构示意）

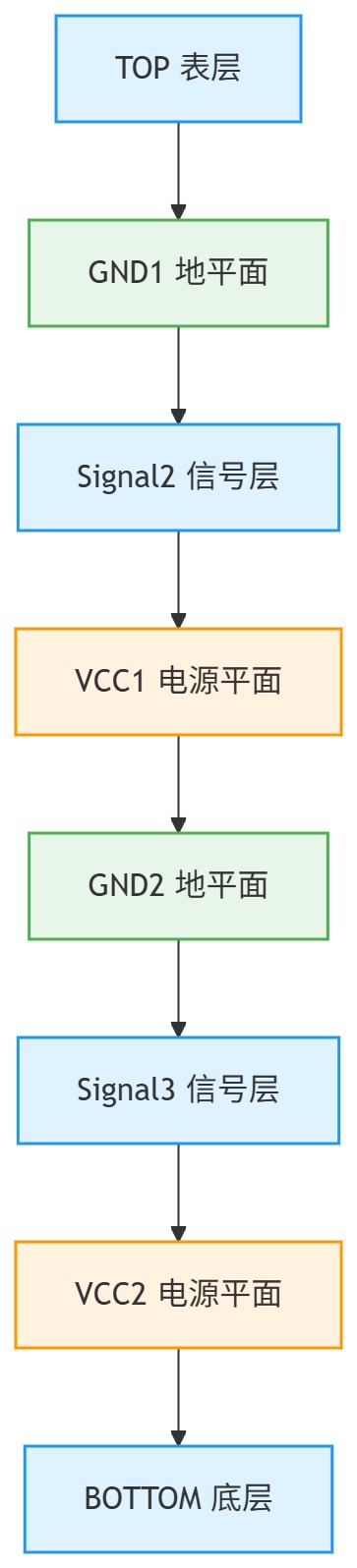

方案A（通用均衡 · 全场景适配）

特点：4个信号层搭配两组独立电源/地平面，结构均衡，可实现数字与低速模拟信号分区布线。广泛适用于工业控制主板、中端服务器、智能设备主控等数模混合常规高性能场景。

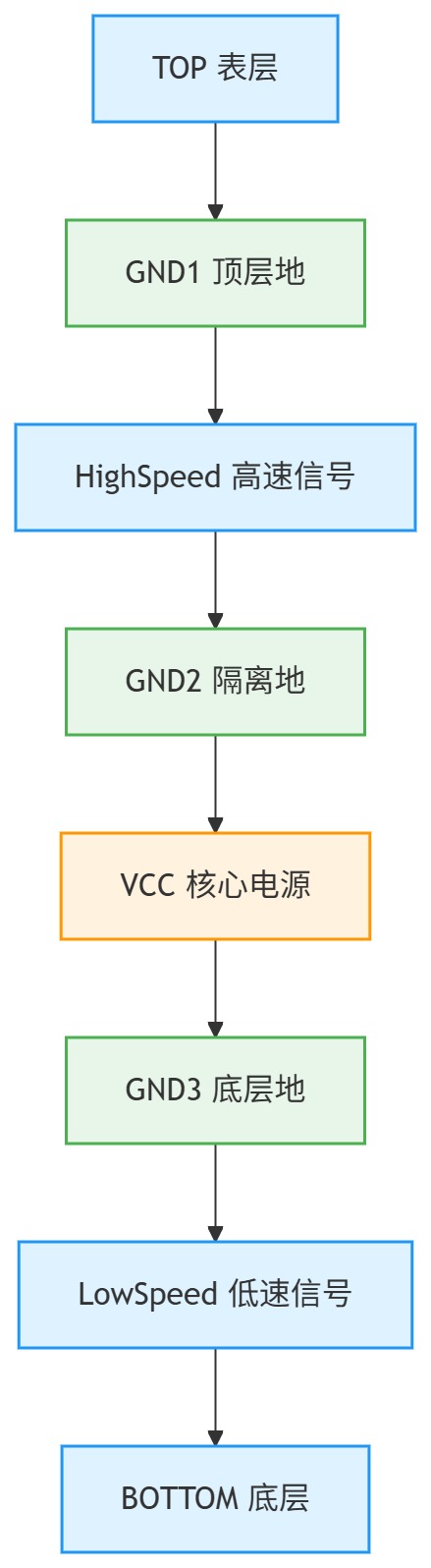

8层板方案B（高速密集·高速总线专用）可视化结构

特点：高速信号被“地-高速-地”夹心结构完全包裹，回流路径极短，串扰和辐射抑制能力达到最优，彻底解决高速总线SI问题。低速信号单独分层，避免高低速相互干扰，是PCIe、DDR等接口设计的理想方案。

方案C（高阶应用 · 复杂系统定制）

无固定标准架构，可根据射频/模拟混合信号、多电源域隔离、任意层HDI等需求，灵活调配各层排布。适用于高端工控、射频设备、精密仪器等对高集成、高隔离有严苛要求的系统。

2. 推荐材料配置（0.8mm薄型板厚）

采用 3片0.2mm薄芯材 + 4张106 PP片 组合，轻薄且结构稳定，适配高密度精细走线和微孔HDI工艺，满足小型化、高集成设计需求。

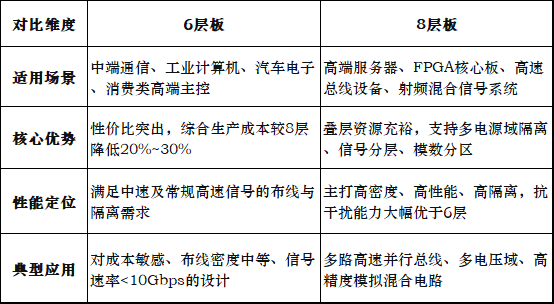

三、6层 vs 8层：选型决策对比

决策建议：若项目对成本敏感且信号速率适中，6层板（尤其方案A或假八层）是最优解；若面临复杂高速接口、多电源管理或严格的EMC要求，应直接选用8层板方案，以获得充足的设计余量和可靠性保障。
