陶瓷基板选型FAQ：材质、工艺、成本全维度精讲

陶瓷基板是功率半导体、光电器件及高频组件的关键承载材料，其材质与金属化工艺的选择，直接影响散热效率、热循环可靠性及载流能力，并深刻作用于项目成本与量产良率。实际选型中，因材质错配导致热失控、工艺误判引发分层开裂、成本估算偏差致使预算超支等案例屡见不鲜。

本文以工程师实操FAQ形式，从材质特性、工艺适配、成本管控三大维度，系统梳理行业通用选型逻辑、典型应用场景及关键避坑要点，覆盖消费电子、工业电源、新能源汽车及轨道交通等主流领域。

一、材质篇：三大主流陶瓷基材选型逻辑

目前功率封装领域量产应用最广的陶瓷基材为氧化铝（Al₂O₃）、氮化铝（AlN） 与氮化硅（Si₃N₄）。三者性能、可靠性与成本梯度差异显著，精准匹配场景需求是选型的首要原则。

Q1：三种陶瓷材质核心参数对比及选型导向

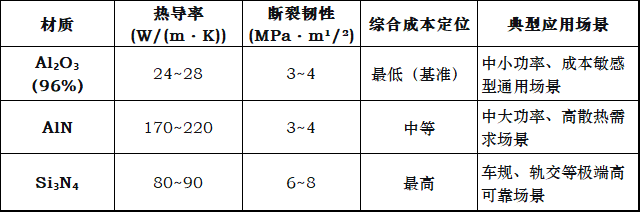

常温（25℃）条件下，关键性能与成本定位如下：

选型口诀：常规功率、成本优先选氧化铝；高热流密度、散热为王选氮化铝；严苛温变、长期耐久选氮化硅。

Q2：AlN导热远超Al₂O₃，为何氧化铝仍主导市场？

性能过剩非必需，成本与成熟度才是量产王道。

性能充分满足：中小功率场景热流密度通常低于 50 W/cm²，Al₂O₃ 的 24~28 W/(m·K) 已完全胜任，覆盖电源模块、普通LED及消费类功率器件，无散热瓶颈。

成本优势悬殊：Al₂O₃ 基板单价约为 AlN 的 1/3~1/5，且适配DBC工艺最为成熟，良率稳定、容错性高，综合量产经济性远优于AlN。

升级阈值明确：仅当热流密度持续超过 50 W/cm²，或散热成为系统失效主因时，方需考虑切换至AlN。

Q3：Si₃N₄成本最高，何种场景为其“刚需”？

Si₃N₄ 虽无性价比优势，却在超高可靠性领域具备不可替代性，其断裂韧性为氧化铝/氮化铝的两倍，可耐受 -40℃~150℃ 高频冷热冲击，有效抑制基板开裂及铜层剥离。

强制使用场景：

车规级 SiC 功率模块（电控、电驱）

轨道交通牵引变流器

其他需通过严苛热循环寿命测试的装备

在上述场景中，普通陶瓷基材无法满足可靠性验证，Si₃N₄ 是唯一成熟选项。

Q4：氧化铍（BeO）导热性优异，为何被行业弃用？

BeO 热导率可达 250~300 W/(m·K)，优于AlN，但其致命缺陷在于：铍及其化合物具有高毒性，在切割、打磨、废料处理全生命周期中，含铍粉尘对人员健康构成不可逆威胁，不符合现代工业安全与环保规范。

目前，BeO 仅在极少数军工、航天等特殊定制需求中保留应用，民用及工业项目严禁选用。

二、工艺篇：DBC / AMB / DPC 三大金属化工艺精准适配

基材确定后，金属化工艺决定线路精度、结合强度、载流能力与长期可靠性。行业主流量产工艺为 DBC、AMB、DPC，三者适用边界清晰，不可简单替代。

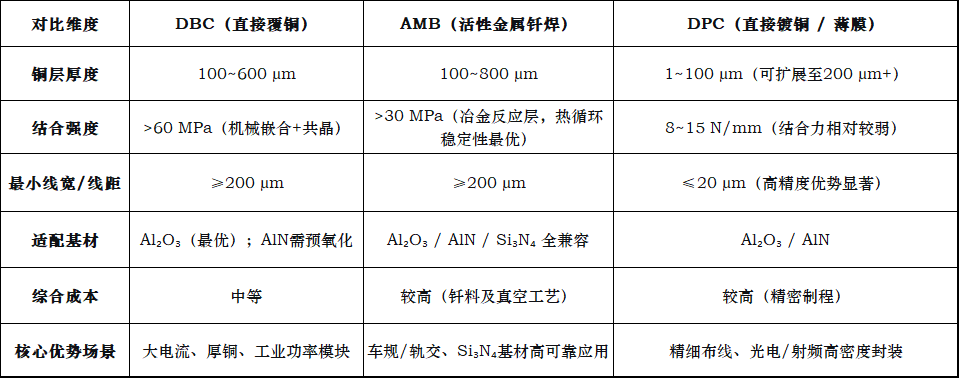

Q5：DBC、AMB、DPC 核心参数与选型标准

选型口诀：厚铜大电流，DBC/AMB各取所需；Si₃N₄必配AMB；线宽≤50 μm，唯DPC可胜任。

Q6：Si₃N₄基板是否只能采用AMB工艺？

是，AMB是目前Si₃N₄唯一成熟量产的金属化方案。

DBC 依赖Cu-O共晶反应，仅适用于氧化物陶瓷，Si₃N₄表面无法形成有效共晶界面，工艺不成立。

DPC 结合强度偏低，在长期热循环中易出现分层、脱铜，无法满足车规级可靠性。

AMB 利用Ag-Cu-Ti活性钎料中的Ti元素，与Si₃N₄反应生成稳定的TiN界面层，实现高强度冶金结合，抗热震与耐疲劳性能经充分验证。

Q7：厚铜DPC能否替代DBC？两者真实关系如何？

随着工艺进步，200 μm+ 厚铜DPC已可覆盖部分中小功率DBC应用，但两者本质为互补关系，非替代关系。

DPC核心壁垒：超精细线路（≤20 μm），适用于光电、射频及高密度集成，但其界面结合力与长期高温稳定性仍弱于DBC，极限载流及热循环耐受性不足。

DBC核心优势：高结合强度、大电流承载、长期工况稳定，但无法实现精细加工。

选择原则：精度优先选DPC，可靠性/大电流优先选DBC。厚铜DPC仅作为兼顾精度与中等功率的折中方案，不适用于极端工况。

三、成本篇：性能与预算的平衡策略

陶瓷基板成本由基材材质、金属化工艺、量产规模三大要素决定。理解成本构成，有助于实现“不过度设计、不超支”的精准选型。

Q8：三大基材成本梯度与溢价根源

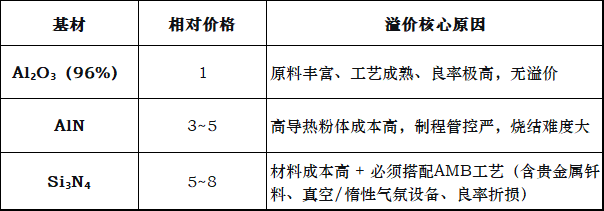

以96%氧化铝基板为基准（单价设为1），相对价格及溢价原因如下：

需特别留意：Si₃N₄基板的高成本并非单纯源自基材，AMB工艺的特殊设备、耗材与良率损失是更主要的溢价来源。

Q9：量产选型中，如何实现性能与成本的最优折中？

针对非极致工况，推荐三条成熟降本路径：

AlN + 预氧化DBC（替代AlN+AMB）

在无需车规级可靠性的工业高导热场景，采用AlN预氧化后适配DBC工艺，省去AMB贵金属钎料与真空制程成本，性能满足常规高散热需求。

厚铜Al₂O₃-DBC（替代标准AlN方案）

中等热流密度下，将氧化铝基板铜层厚度由300 μm提升至500 μm，可有效增强横向散热与载流能力，弥补基材导热短板，综合成本远低于改用AlN。

厚铜DPC（替代DBC二次加工）

在需要精细线路且功率适中的场合，采用200 μm+厚铜DPC，无需DBC基板二次图形刻蚀，精简流程，兼顾精度与成本。

Q10：小批量打样与大批量量产的成本差异及降本技巧

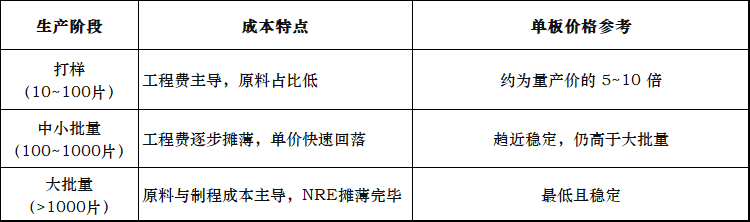

陶瓷基板成本结构中，工程固定费用（NRE） 占比极高，批量对单板均价影响显著：

降本建议：打样阶段不必过度纠结单板单价，应优先确认供应商是否支持 “打样工程费抵扣后续量产货款” 政策，从而有效分摊前期研发投入，避免资金浪费。

四、百能云板陶瓷基板核心能力速查

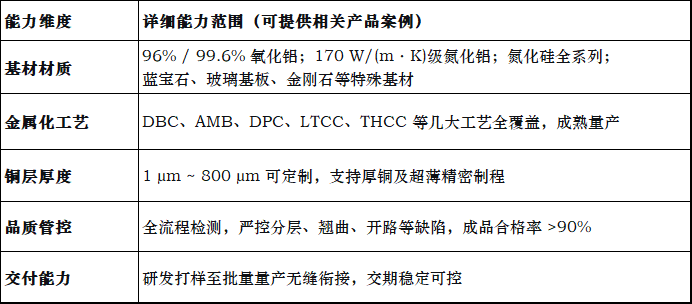

百能云板提供全材质、全工艺、全阶段（打样→中小批→大批量）的一站式陶瓷基板服务，快速匹配消费、工业、新能源、光电射频等多元需求：

如您有具体项目选型、工艺评估或报价需求，欢迎提供设计参数及工况要求，我们承诺当天出具专属工艺方案及精准报价，助力项目高效落地。

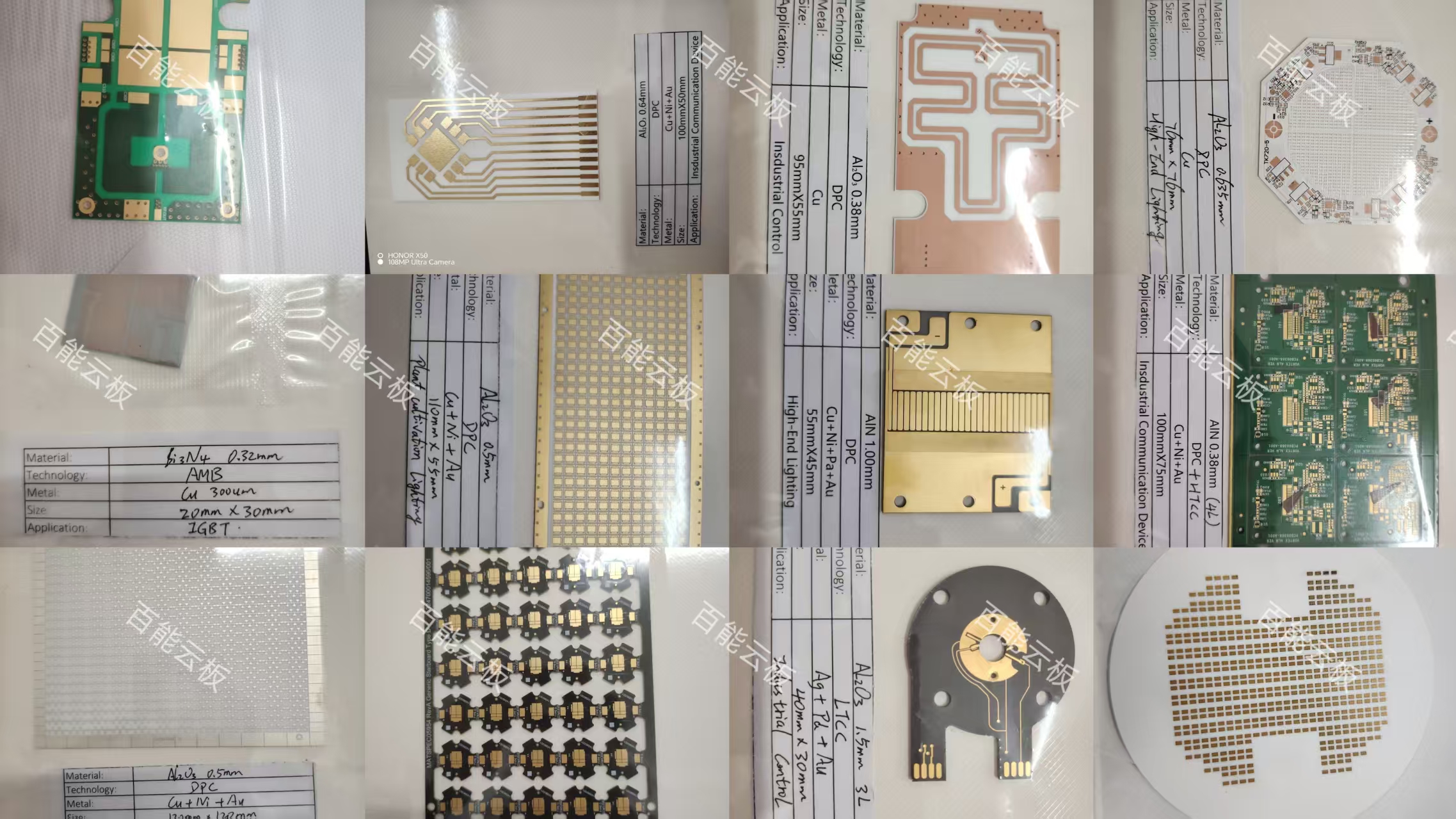

百能云板部分陶瓷基板产品展示

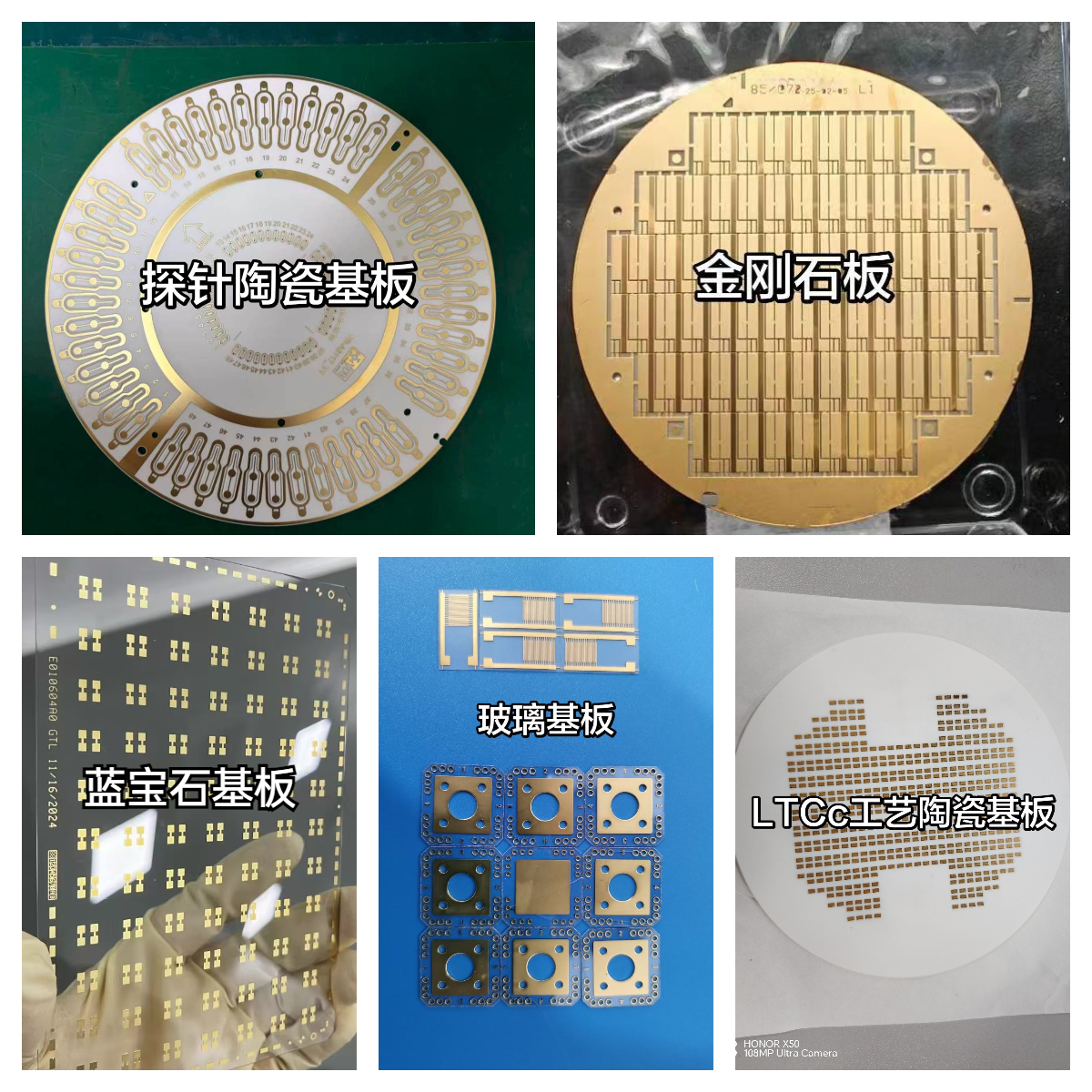

百能云板部分特殊陶瓷类产品展示
