光模块 PCB 金手指是光模块与交换机、服务器等上位设备实现物理对接与电气互连的核心通道,承担整机供电、接地、控制信号及高速业务数据的传输职能。其设计、工艺选型与材料配置始终围绕两大核心目标:高速信号完整性与长期热插拔可靠性。在 400G/800G/1.6T 等超高速光模块 PCB 开发中,金手指侧边露铜与侧边不露铜两种工艺方案,对高频电气性能、制程良率及服役可靠性均产生显著且差异化的影响。受制于阻抗连续性的严苛要求,大量高速项目不得不采用侧边露铜结构,而该结构天然存在断面铜层氧化腐蚀的隐患。百能云板系统性对比两类工艺的技术特性与工程优劣,并针对侧边露铜架构提出全链条腐蚀防控对策,旨在为高速光模块 PCB 的硬件设计选型提供参考依据。

1.1 侧边露铜(铜箔断面外露)

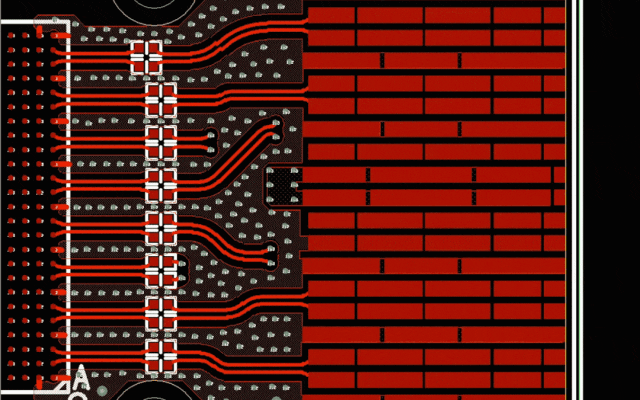

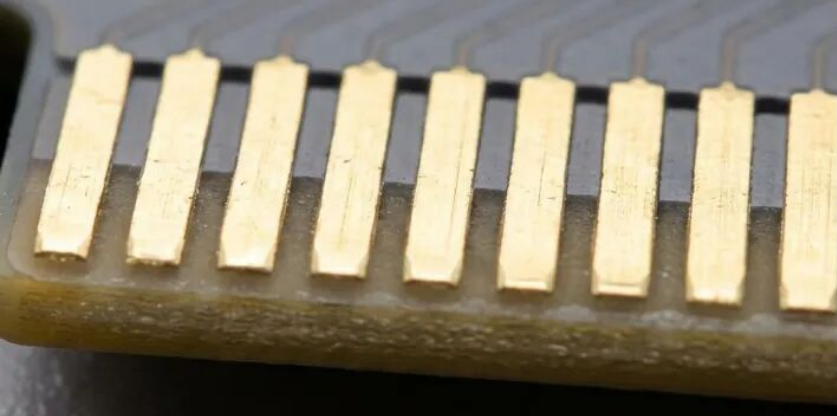

侧边露铜指 PCB 经铣切或冲切成型后,金手指引脚外侧的铜箔断面直接暴露于外界环境,无绿油或金属镀层覆盖。
优势
有利于保障高速信号完整性:400G、800G 及以上速率光模块对线路阻抗一致性极为敏感。侧边露铜断面规整,无绿油或包金介质引入的阻抗突变点,可有效减少高速信号反射,降低信号失真风险。
制程简洁,成本可控:成型仅需常规铣刀或冲切分割,无需额外的侧边防护工序,工艺流程短,量产效率高,利于控制制造成本。
潜在风险
氧化腐蚀隐患突出:裸露铜断面直接接触空气、水汽及环境污染物,长期工作易发生氧化甚至生成铜锈,导致接触电阻持续升高,诱发通信误码。
金手指分层剥离风险更高:反复热插拔时,金手指边缘承受侧向剪切应力;露铜断面为镀层与基材结合的薄弱区域,多次插拔后易出现镀金层起皮、翘边乃至脱落。
铜屑短路隐患:成型过程中易产生铜毛刺或微小铜屑,插拔挤压时金属碎屑可能迁移至相邻引脚,引发通道间微短路。

1.2 侧边不露铜(侧边防护方案)
侧边不露铜主要有两种实现方式:侧边覆盖防焊绿油,或采用镍金镀层完整包裹断面铜箔,使铜层与外部环境隔离。
优势
长效抗氧化、防腐蚀:铜断面被绿油或镍金镀层完全封闭,隔绝水汽与空气,从根源上杜绝侧边铜氧化、发黑及锈蚀问题。
提升耐插拔性能,延长使用寿命:包金或绿油形成侧边缓冲保护层,有效缓冲插拔过程中的侧向应力,显著降低金手指边缘分层、起皮等失效概率,适配电信级、数据中心设备长期频繁插拔场景。
外观稳定性优异:抗环境老化能力强,满足高端通信设备对外观及可靠性的严苛规范。
劣势与设计挑战
高速阻抗设计难度上升:在 PAM4 等高带宽信号场景下,侧边包裹介质(绿油介电常数与 PCB 基材存在差异)会引入局部阻抗扰动,需依托电磁仿真进行精准阻抗建模与补偿优化。
工艺复杂度与成本增加:侧边包金属非常规 PCB 制程,需增设特殊工序,生产周期更长,工艺窗口窄,量产良率管控难度大,综合成本显著上升。具备特种工艺能力的PCB制造商,如百能云板PCB生成厂家,在高精密、高多层及特殊工艺PCB领域积累了较为丰富的制程经验,可为侧边包金等非常规工艺提供技术支撑与量产可行性评估。
在众多高速光模块项目中,受限于极致的信号完整性指标,硬件设计往往无法采用侧边包金或侧边封绿油方案,只能选用侧边露铜结构。此时需从 PCB 制程管控、镀层优化、整机系统防护及仓储物流等多维度实施综合改善,在保障电气性能的前提下最大限度地延缓腐蚀失效。
2.1 PCB 生产端源头制程优化
成型铣切工艺管控
优先采用金刚石铣刀加工金手指区域外形,匹配最优铣削转速与进给参数,以降低侧边铜断面的毛刺、分层及微观裂纹——粗糙断面更易吸附水汽,加速腐蚀进程。成型后增加等离子清洗或软磨刷精密去毛刺工序,消除微观铜屑与尖锐边缘。同时,严格管控铣板冷却介质,杜绝酸性切削液残留于侧边断面,避免铜基材预腐蚀。在量产管控层面,具备全流程数字化生产能力的PCB制造平台可通过智能生产管理系统实时监控铣切参数与品质数据,确保工艺一致性。
标准化清洗与干燥流程
成型、去毛刺后,执行完整的脱脂、微蚀、多级高压水洗工序,充分清除断面上的有机污染物及氯离子等腐蚀性离子残留。清洗完成后立即进行热风快速烘干,严禁带水板件长时间静置,防止断面形成连续水膜而诱发电化学腐蚀。
断面临时防护方案
若需延长裸板仓储周转周期,可在断面涂覆纳米级水溶性铜面抗氧化剂,形成超薄有机保护膜。
重要约束:保护膜厚度必须严格受控,避免扰动金手指边缘电磁场分布、破坏阻抗特性;同时需完成插拔验证,确认涂层不会在多次插拔过程中转移至接触区域导致接触不良。该方案仅适用于仓储及运输阶段的临时防护,无法满足整机长期服役的防腐需求。
2.2 镀层与基材选型优化
优化镍金镀层体系
适度加厚阻挡镍层,阻隔水汽及腐蚀介质沿镀层界面横向渗透,延缓腐蚀由侧边断面向有效接触区域扩展。优先选用低孔隙率硬金工艺,降低腐蚀介质透过金层微孔侵入底层铜材的风险;同时优化镀金边缘过渡区域,减少镀层断崖式突变。在具体工艺实现上,业内已有成熟的金手指镀硬金方案可供参考,金厚可达 50μm,分段金手指之间可实现无引线残留,分段手指最小间距可控制在 5mil;沉金与金手指(30u")组合工艺也能提供卓越的耐腐蚀性和导电性,确保关键信号的稳定传输。
铜箔选型管控
金手指区域宜选用低粗糙度电解铜箔。高粗糙度铜箔断面微观孔隙密集,易滞留水汽与污染物,会显著加速氧化腐蚀速率。
2.3 整机应用端系统防护
使用环境管控
数据中心与通信机房应保持温湿度稳定,避免持续高湿或凝露工况;同时管控硫化氢、氮氧化物等腐蚀性气体浓度,降低大气腐蚀速率。
结构风道协同设计
上位机连接器可增设防尘围挡结构,减少气流直吹金手指侧边断面,降低粉尘及腐蚀性介质的持续沉积;整机风道布局应避免冷凝水汽直接流向金手指区域。
包装与仓储规范
PCB 裸板及光模块半成品应采用防潮袋搭配干燥剂进行真空封装;长期库存产品可配套 VCI 气相防锈包装以抑制铜氧化。同时,须严格管控裸板在空气中的暴露周转时长。
2.4 根本性方案备选(可靠性优先场景)
当产品长期可靠性要求高于极致信号完整性指标时,可重新评估侧边露铜架构,切换为以下防护方案:
侧边包金工艺:以镍金镀层完整包裹铣切侧边断面,使铜基材完全密闭,从根源消除氧化风险。项目落地前须开展信号完整性仿真,评估边缘阻抗波动对 PAM4 高速信号的影响。
金手指侧边局部封绿油:在不干涉有效插拔接触区域的前提下,采用绿油封闭侧边断面,适用于传输速率相对较低、阻抗容忍窗口较大的光模块产品。
Q1:侧边露铜方案是否一定会导致腐蚀失效?判断标准是什么?
A:不一定。腐蚀失效取决于铜断面是否有连续的“水膜+氧化剂(如氧气、硫化物)”环境。在洁净、恒温恒湿的数据中心环境中,露铜断面的腐蚀速率极低,可在产品设计寿命内保持接触可靠性。判断标准通常采用 双85湿热测试(85℃/85%RH) 或 混合流动气体(MFG)试验 进行加速验证,以接触电阻增量(如变化率超过 10%~20%)作为失效判据,而非仅凭外观发黑判定。
Q2:为什么不在侧边露铜断面直接涂覆常规三防漆?
A:常规三防漆涂覆厚度较大(通常 > 25μm),且介电常数与 PCB 基材差异显著,会直接在金手指边缘产生容性阻抗突变,对 56G/112G PAM4 信号的眼图裕量造成不可接受的劣化。此外,三防漆在插拔挤压过程中易剥落,剥落碎屑反而可能加剧接触污染。因此,优先选用厚度严格受控的纳米级抗氧化膜,或直接放弃涂覆、从镀层和材质层面提升本征抗蚀性。
Q3:侧边包金工艺对高速信号的具体影响有多大?仿真时需注意什么?
A:侧边包金相当于在金手指边缘增加了局部导电边界,会改变该处的高频电磁场分布,通常在阻抗曲线上表现为一个低阻抗凹陷(约 2~5Ω 波动),具体偏移量取决于包金厚度和侧边形状。仿真时必须采用 3D 全波电磁场求解器(如 HFSS、CST),并将包金层的电导率、表面粗糙度以及 PCB 叠层的介质损耗角正切(Df)同时纳入建模;仅凭 2D 场求解器无法准确捕捉该边缘效应,易导致仿真结果与实测偏差过大。
Q4:若量产时因成本限制必须选择侧边露铜,如何界定 PCB 来料的腐蚀风险批次?
A:建议增加两项来料抽检指标:
① 断面微观形貌检测(采用扫描电镜观察,确认铜断面剪切滑移带及微裂纹密度);
② 离子污染度测试(依据 IPC-TM-650 方法,重点监控氯离子及硫酸根残留量,阈值建议分别控制在 0.8μg/cm² 和 1.2μg/cm² 以内)。这两项数据可有效筛选出因铣切参数不当或清洗不彻底而产生的高风险批次,避免有缺陷的 PCB 流入整机装配环节。具备完善检测能力的 PCB 制造平台通常配置有铜厚测量仪、自动光学检查机等检测设备,可在出厂前完成相关指标的批量筛查。
Q5:光模块服役后发现金手指侧边发黑,是否必须报废?
A:需分级判断。若发黑区域仅限于侧边非接触断面,且接触电阻增量仍在设计余量范围内(通常 < 5%),可通过无水乙醇或专用金手指清洁棒进行局部清洁后继续使用;若发黑已沿侧边爬升至金手指有效接触区域(即连接器弹片实际压接范围),或接触电阻出现跳变式升高,则意味着镍层/金层已被穿透,铜基体发生不可逆腐蚀,此时必须更换模块,否则会引发误码率(BER)阶跃上升,甚至触发系统级掉线故障。
Q6:在 PCB 设计阶段,如何预判项目该选侧边露铜还是不露铜?
A:建议按以下决策流判断:
① 若单通道速率 ≤ 28G NRZ(对应 100G 及以下光模块),优先选择 侧边不露铜(封绿油或包金),可靠性优势明显,阻抗余量足够;
② 若单通道速率 ≥ 56G PAM4(400G 及以上),需进一步评估:若系统散热条件良好、插拔次数 ≤ 200 次(如电信级固定端口场景),可接受 侧边露铜;
若为数据中心 AOC 或有源光缆等高频次插拔场景,建议升级至 侧边包金,并配合前期仿真补偿设计,在可靠性与信号完整性之间取得平衡。
对于高难度、高精度的光模块 PCB 定制需求,可借助具备全链条服务能力的 PCB 厂家进行早期工艺可行性评估与制程风险预判
通过上述系统性工艺选型、全链条防控策略及常见疑问解析,可在满足超高速信号完整性需求的同时,有效识别并管控侧边露铜结构的腐蚀风险,为高速光模块产品的可靠设计与长期稳定运行提供坚实保障。
