金刚石半导体：散热已商用，芯片还早
金刚石属于超宽禁带半导体（Ultra-Wide Bandgap, UWBG），禁带宽度约5.47 eV，理论上在击穿场强、热导率和高温耐受性上均指向功率器件的性能极限，因此被称为“终极半导体”。但讨论金刚石的产业化，必须首先做一个关键区分：
金刚石衬底/热沉散热（作为高导热材料使用，不承载晶体管功能）已经进入小批量商用阶段；金刚石有源器件（金刚石本身作为沟道或漂移层制作晶体管/二极管）仍处于实验室原型阶段。
这两个赛道的成熟度相差至少一个数量级，混为一谈会严重高估金刚石半导体的短期落地节奏。
一、核心材料参数对比

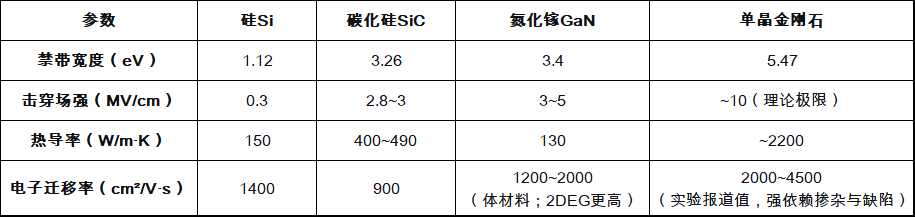

数据来源与说明：金刚石禁带宽度、热导率、击穿场强等基础参数在多篇综述中一致。GaN的击穿场强文献中常取3~5 MV/cm区间，电子迁移率若计入AlGaN/GaN异质结二维电子气可显著更高，但作为材料本征参数比较时通常采用体材料数值。金刚石电子迁移率的实验报道跨度较大，从约2000到4500 cm²/V·s不等，并非单一确定值，且高度依赖晶体质量与掺杂方式。
这些参数的理论意义是明确的：击穿场强约为SiC的3倍以上，意味着同等耐压下漂移层可以极薄，理论导通电阻和开关损耗远低于SiC；热导率是铜的5倍以上、SiC的4~5倍，高功率密度下的近结散热压力大幅缓解；5.47 eV带隙使金刚石在500℃以上仍具备本征热稳定性潜力，并天然只响应深紫外波段。但需要清醒认识到，表中的金刚石参数多来自高质量单晶或理论推算，器件实际工作时能否兑现，取决于材料缺陷密度、掺杂激活率和接触工艺——而这些恰恰是当前的核心短板。
二、制备与掺杂：尺寸在进步，但“有源级”与“热沉级”必须分开看
1. 单晶金刚石制备
MPCVD（微波等离子体化学气相沉积）仍是外延生长单晶金刚石的主流路线。2026年在“大尺寸”上确有可见进展：吉林大学邹广田院士团队采用“台阶流调控技术”制备出2英寸（50×50 mm²）单晶金刚石晶圆，自支撑晶圆厚度350 μm，位错密度约1×10⁵ cm⁻²；同期有企业宣布8英寸MPCVD金刚石生产线投产，生长速率提升至7~15 μm/h。
但这里必须做关键澄清：“8英寸金刚石生产线”目前主要面向热沉、散热衬底和窗口材料，不等于8英寸半导体级有源单晶金刚石已经可制造。半导体级有源层要求极低的缺陷密度、可控的掺杂浓度和稳定的表面态，其可用单晶尺寸仍以英寸级为主，远未达到硅或SiC的6~8英寸晶圆制造标准。将散热级大尺寸与电子级大尺寸混同，是产业宣传中常见的误导。
2. 掺杂：p型相对成熟，n型仍是“卡点中的卡点”
p型掺硼路线相对成熟，氢终端表面改性也可在金刚石表面形成二维空穴气（2DHG），用于FET制作。n型掺杂则长期受制于施主电离能过高：磷在金刚石中的激活能仍然偏深，室温下难以充分提供导电电子；氮的激活能高达约1.7 eV，作为导电掺杂剂基本不可行，但NV色心恰是量子传感的核心资源。
近年进展值得记录但不宜夸大：2021年实现高浓度磷掺杂外延层，2023年研制出首支n型金刚石场效应晶体管，2025—2026年共掺杂策略（B-P、B-H-P等）成为研究热点，部分体系理论上可将激活能降至0.14~0.35 eV量级。然而，多数共掺杂结果仍处于理论计算或早期实验阶段，重复性、良率和长期稳定性不足以支撑CMOS级集成。CMOS需要同时具备稳定可控的p型和n型掺杂，这正是金刚石短期内无法替代SiC/GaN的根本原因之一。
氢终端表面掺杂是一条务实的绕行路线：不依赖体内n型掺杂，直接在表面形成2DHG制作FET，确实是当前金刚石晶体管实验室研究的主流方案。但其高温稳定性受限，且表面钝化/封装一旦退化，器件性能将显著劣化。
三、器件类型：原型指标在提升，但离“可制造”仍有距离
金刚石肖特基二极管（SBD） 是进展最接近工程验证的有源器件。2026年9月，深圳平湖实验室报道了无场板条件下击穿电压超过3000 V、功率巴利加优值（BFOM）超过25 MW/cm²、可在500℃持续工作的金刚石SBD样品。这是目前公开报道中较为扎实的原型数据，但“样品”与“量产良率”之间仍隔着缺陷控制、欧姆接触一致性和封装可靠性等工程问题。
氢终端金刚石MOSFET 同期报道的无场板击穿电压为2500 V，BFOM约31 MW/cm²，400℃下性能无明显衰减。这验证了2DHG路线在高压高温场景的潜力，但氢终端表面的长期稳定性、栅介质界面质量和高温下的阈值漂移仍是未解问题。
紫外光电探测器 利用5.47 eV带隙的天然日盲特性，在原理上具有可见光盲区优势，属于金刚石材料属性直接匹配的应用方向，但离规模化器件产品仍有距离。
NV色心量子器件 是金刚石相关技术中产业化进度最快的方向，但它的价值来源是金刚石的量子自旋缺陷，而非“金刚石作为半导体沟道材料”。这一点在分类上需要严格区分。
四、应用场景：按成熟度分层
已商用/小批量出货：散热级，不是有源芯片
金刚石散热在2026年已经出现多条并行的工程交付线索，但产品形态和成熟度并不相同。
热沉片形态。 三安光电全资子公司湖南三安的金刚石热沉衬底已在民用射频、民用雷达、激光领域被客户采用并进入小批量出货阶段，激光器芯片热阻较陶瓷基板降低81.1%，并通过1000小时老化测试。公司明确表示“金刚石产品产能不大，小批量供货，暂未形成规模化产能”。这一形态是把金刚石作为独立热沉片贴附于芯片或器件背面，芯片本身仍然是SiC、GaN或激光器芯片。
基板级集成形态。 另一类正在进入客户验证与交付的形态是金刚石AMB厚铜基板，它代表的是将金刚石嵌入封装基板本身、而非仅贴附一片热沉的路线。百能云板以CVD金刚石片为基材，通过AMB活性金属钎焊实现金刚石与800 μm双面厚铜的冶金结合，界面结合强度超过30 MPa，金刚石基材热导率维持在1800~2200 W/(m·K)，热扩散效率较传统陶瓷基板提升50%以上；基底尺寸Φ100 mm × 0.32 mm，拼板约16颗/板，切割公差控制在±20 μm以内，可承受-40℃~150℃冷热冲击循环。其已公开的落地案例包括工业高功率伺服驱动器和光伏1500V储能变流器：在高端数控机床伺服驱动器场景中，客户要求功率模块体积压缩30%的同时保障1.5倍过载工况下的稳定运行，传统陶瓷基板方案在体积压缩后散热面积骤减、结温超标，百能云板以金刚石AMB基板在体积压缩的前提下保住了散热效率。

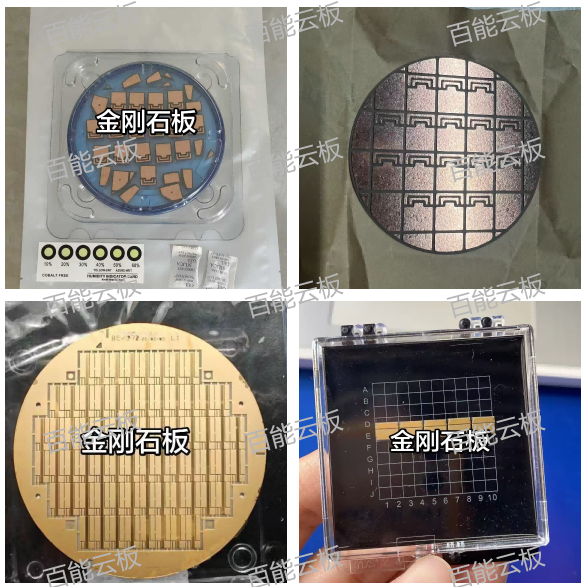

百能云板金刚石AMB工艺产品展示
这一路线与三安光电热沉片的意义不同：热沉片解决的是“芯片背面贴一片高导热材料”，AMB基板解决的是“封装结构本身的散热与布线一体化”。两者同属“散热级商用”，但百能云板的案例说明金刚石散热正在从独立热沉向基板级集成延伸——芯片仍然不是金刚石，金刚石承担的角色是基板材料和热扩散通道。
量子传感：已出现量产级工程案例
NV色心金刚石作为量子传感核心敏感材料，在2026年出现了标志性工程落地。南方电网±800 kV特高压直流量子电流传感器已实现量产，测量范围覆盖1 mA至10 kA，最高精度0.06%FS，优于现役光纤互感器0.2级指标；设备在云南剑川海拔2328米、8度地震烈度区、强电磁干扰工况下稳定运行超过2000小时。核心敏感材料NV色心金刚石的碳同位素纯度由99.99%提升至99.999%。这是金刚石相关技术中第一个同时具备“量产”和“工业现场长期运行”标签的案例，但其驱动力是量子精密测量，而非功率电子。
实验室原型：有源功率器件的中长期潜力
特高压直流输电、高压电网断路器、航天/航空发动机/油气深井高温电力转换、高功率雷达射频功放等场景，是金刚石有源器件的理论目标市场。SBD和氢终端MOSFET的原型已经证明“原理可行”，但晶圆尺寸、缺陷密度、n型掺杂和接触工艺共同决定了这些场景在十几年尺度内更可能以“极端工况利基应用”而非“大规模替代SiC/GaN”的方式落地。
五、核心瓶颈：为什么金刚石短期替代不了SiC/GaN
第一，有源级大尺寸单晶与低成本制造之间的鸿沟。 散热级多晶/单晶金刚石可以做到较大尺寸，但半导体有源层要求极低缺陷密度和高度可控的掺杂，可用面积和成本远未达到硅基产线的经济门槛。微小位错在10 MV/cm量级场强下即可直接导致高压器件击穿。
第二，n型掺杂的稳定性和可控性未过关。 没有可靠的n型掺杂，就没有CMOS，就没有数字逻辑和大规模集成。磷掺杂和共掺杂研究在推进，但离“可重复、可良率化”还有实质性距离。
第三，加工与接触工艺远未成熟。 金刚石硬度极高，刻蚀、离子注入和欧姆接触都比SiC/GaN困难得多；金属—金刚石接触电阻偏大，直接侵蚀理论上的导通电阻优势。
第四，良率体系尚未建立。 SiC和GaN已经走过或正在走“缺陷控制—良率提升—成本下降”的产业化曲线，金刚石有源器件在这一点上仍处于早期。
总结
金刚石的材料参数确实指向“终极半导体”的理论上限，但终极性能不等于终极可制造性。当前真实的价值分布是：散热衬底已经商用，NV色心量子传感已经出现量产级工程案例，而有源功率器件仍停留在实验室原型阶段。短期内，金刚石不会快速替代SiC/GaN；它的现实角色是高功率密度场景中的高端热管理材料，以及在量子传感和极端工况功率电子中逐步验证的“下一代选项”。只有在n型掺杂、有源级大尺寸单晶和接触工艺三个卡点上出现可制造级别的突破之后，“终极半导体”才具备从理论叙事走向产业叙事的前提。
